Caractéristiques:
Calibre: 7,65 mm
Munition: 7,65 x 17.
Longueur totale: 150 à 160 mm.
Longueur du canon: 80 à 90 mm.
Poids vide: 800 à 850 g.
Capacité: 7,8 ou 9 cartouches.
Pays: France.
Description:
La carcasse est solidaire de la poignée qui est à faible pente, les plaquettes sont en bois quadrillé fixées par deux vis.
Le canon est fixe pendant le tir, il comporte généralement 6 rayures à gauche ou à droite selon les modèles.
Le mécanisme de mise à feu comprend la détente, la barrette, la gâchette et un chien interne.
Le canon est fixe pendant le tir, il est monté sur la carcasse au moyen d'un assemblage à tenons et mortaises. Il comporte généralement six rayures à droite ou à gauche selon les modèles.
La glissière enveloppante est à faces planes avec le dessus arrondi, elle possède des rainures de préhension droites, incurvées ou obliques.
Le ressort récupérateur est placé sous le canon.
La sûreté est facultative, elle est placée à gauche au dessus de la détente. Abaissée (F) elle permet le tir, levée (S) elle immobilise la détente.
La capacité du chargeur peut varier suivant les modèles, 7,8 ou 9 cartouches.
Marquages:
Il existe un grand nombre de fabricants de pistolet Type Ruby. Ci dessous, les marquages que l'on peut trouver. Je me bornerais à mettre uniquement ceux que je peux illustrer. Le nombre de fabricants étant de plus de 46. A ceux-ci, il faut ajouter les pistolets sans aucuns marquages, ceux fabriqués sur le modèle du Ruby par la Manufacture d'Armes des Pyrénées Françaises à Hendaye (Unique Modèle 17) et Marcel Seytres à Saint-Etienne (union).
A. Echeverria, Eibar, Vesta.
Alkanasuna, Guerica (Alkar, Kapitan).
Origine: Nolasco Sarl. www.nolasco.fr
Arizmendi y Goenaga, Eibar (Ideal, Roland).

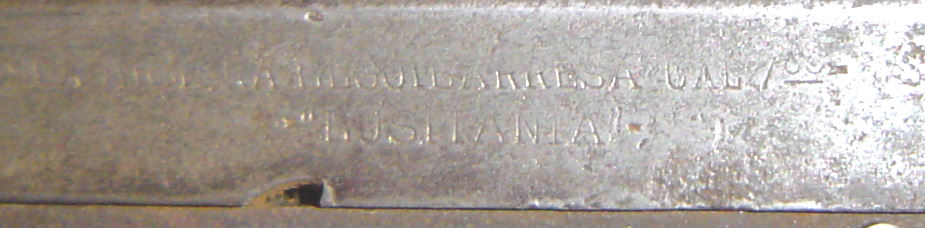

Armeria Elgoibaresa, Elgoibar (Lusitania).

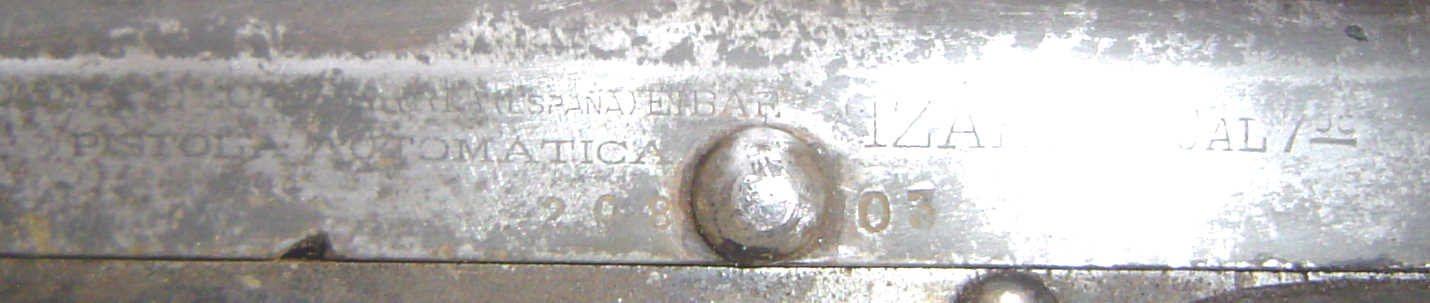

Bonifacio Echeverria, Eibar (Izarra).

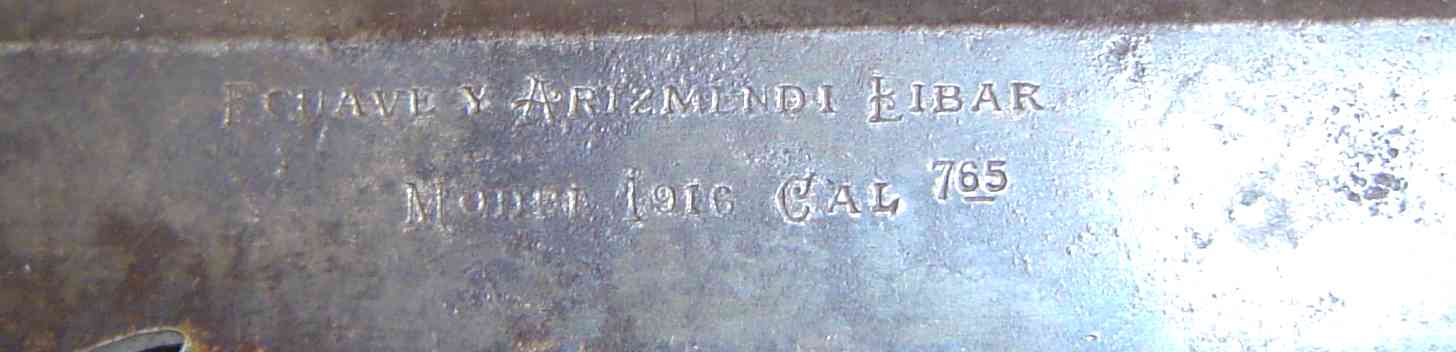

Echasa y Arrimendi, Eibar.
Erquiaga Maguruza y Cia, Eibar (Fiel)
Merci à S.B.

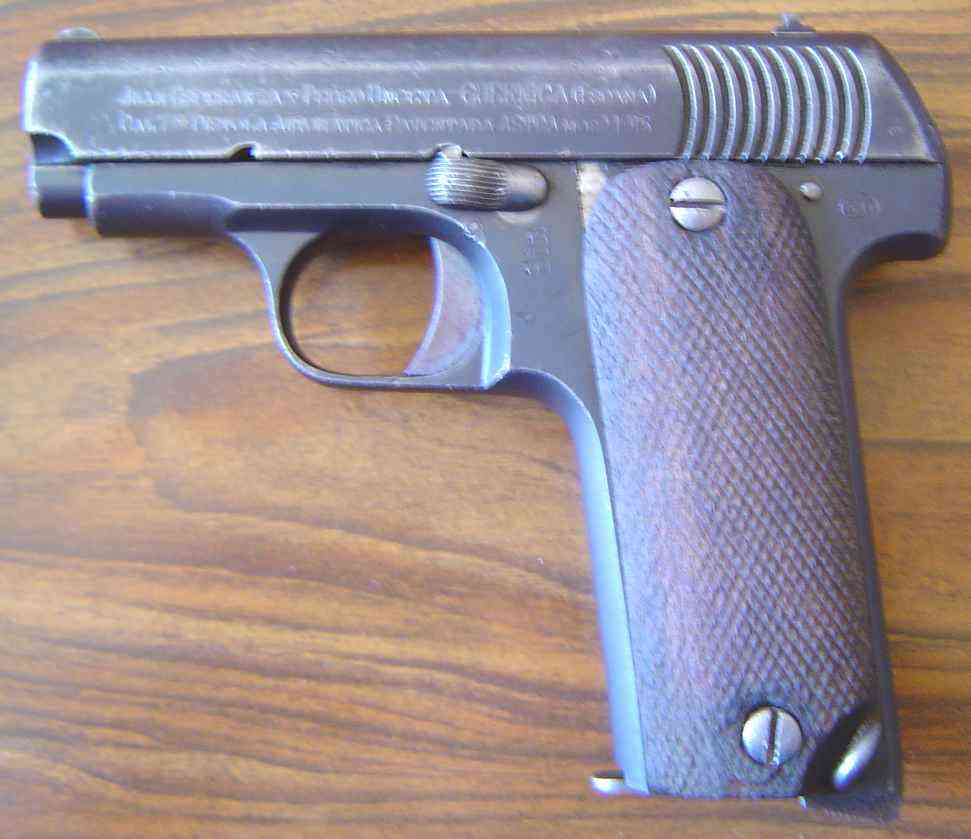

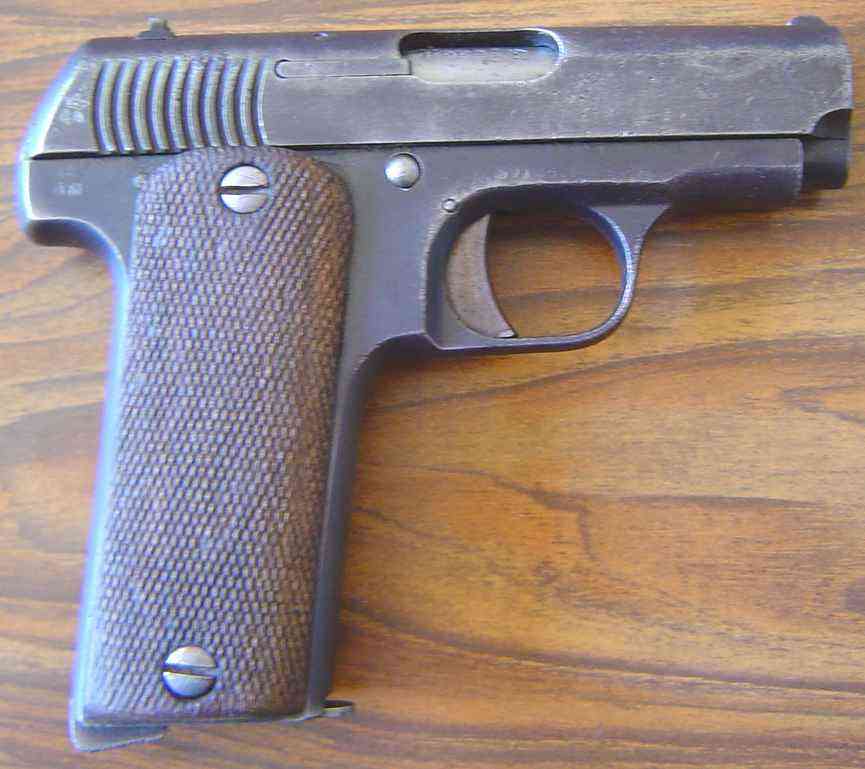

Esperanza y Unceta, Guernica (Astra, Brunswig, Victoria).
Gabilondo y Urresti, Elgo Eibar (Ruby).
Origine: Nolasco Sarl. www.nolasco.fr
Ruby Royal. Plus de photos, ICI.
Merci à S.B.

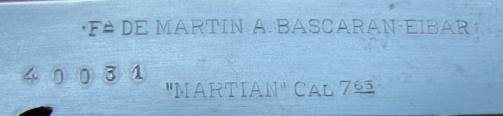

Martin Antonio Bascaran,Eibar (Martian).
Origine: www.CollectibleFirarms.com
San Martin y Cia, Elgoibar (Vencedor). Plus de photos, ICI.
Origine: Nolasco Sarl. www.nolasco.fr

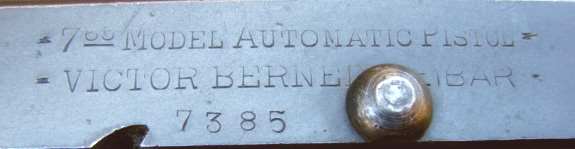

Victor Bernedo y Cia, Eibar.
Origine: www.CollectibleFirarms.com
Zulaica y Cia, Eibar (Imperial, Novelty, Regina, Royal). Plus de photos, ICI.
Origine: Nolasco Sarl. www.nolasco.fr
Photo d'un pistolet type Ruby, le Teuf Teuf. Merci à S.B. pour ces photos.
