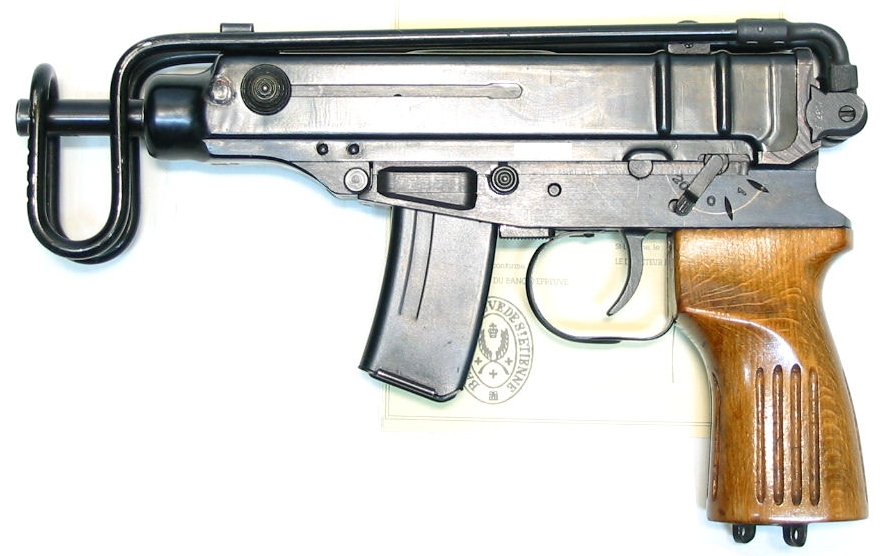

Skorpion VZ 61




Origine: www.army-discount.com

Présentation

Caractéristiques:
Calibre: 7,65 mm.
Munition: 7,65 mm Browning.
Longueur totale: 0,517 m.
Longueur avec crosse repliée: 0,270 m.
Longueur du canon: 0,115 m.
Poids: 1,280 kg.
Capacité: 10 - 20 coups.
Cadence de tir théorique: 850 c/mn.
Pays: République Tchèque.

Généralités:
Conçu par un ingénieur Thèque du nom de Miroslav Ribarzh, dit "Ryban", le pistolet-mitrailleur Skorpion VZ 61 entre dans la catégorie des minis. En effet, ses faibles dimensions lui donnent beaucoup plus l'aspect d'un gros pistolet automatique que d'un pistolet-mitrailleur. Il fut adopté en 1961. Initialement créé pour la cartouche de 7,65 mm Browning, le P.M. Skorpion a aussi été réalisé en 9 mm Makarov et en 9 mm parabellum.

Description:

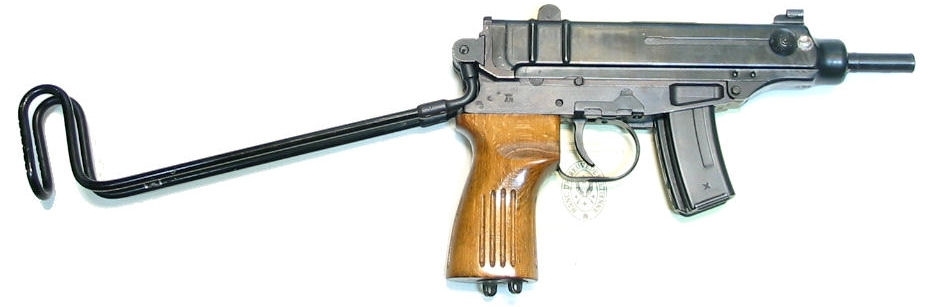

Le bâti de l'arme est usiné dans un bloc d'acier, ses faces comportent des évidements d'allègement. Le couloir d'alimentation est aménagé à la partie avant tandis que l'élément postérieur est occupé par le mécanisme de détente. La poignée pistolet est en matière plastique, elle comporte des cannelures verticales et horizontales. Elle est traversée verticalement par une pièce cylindrique renfermant un dispositif ralentisseur qui permet de réduire la cadence de tir. Le pontet rapporté est constitué par une languette de tôle. Le canon est monté dans le bloc avant du boîtier de culasse. La culasse mobile est constituée d'un bloc parallélépipédique dont la partie avant est évidée de façon à envelopper une partie du canon. L'arme est munie d'une crosse pliante en fil d'acier, fixée à l'arrière du bâti au moyen d'une ferrure articulée sur une embase à queue d'aronde. Elle se replie sur le dessus en position de transport. Le sélecteur est logé sur la face droite du bâti, il peut prendre d'avant en arrière 3 positions:

- le tir en rafale,
- la sûreté,
- le tir coup par coup.

Les organes de visée sont constitués par un guidon protégé par des oreilles et par une hausse à deux crans de mire en U sur équerre basculante, respectivement gradués pour 75 et 150 m. L'alimentation s'effectue au moyen de boîtiers chargeurs de 10 ou 20 coups introduits dans un couloir placé en avant du pontet. Le Skorpion fonctionne à culasse non calée.

Variantes:
Skorpion vz 82 ou vz 83.

Calibre: 9 mm, 9 mm.
Munition: 9 mm Makarov (9 x 18), 9 mm Browning Court (380 A.C.P.)
Longueur totale: 0,517 m.
Longueur avec crosse repliée: 0,270 m.
Longueur du canon: 0,113 m.
Poids: 1,440 kg.
Capacité: 10 - 20 coups.
Cadence de tir théorique: 900 c/mn.
Pays: République Tchèque.

Skorpion en 9 mm Parabellum.

Calibre: 9 mm.
Munition: 9 mm Parabellum.
Longueur totale: 0,595 m.
Longueur avec crosse repliée: 0,305 m.
Longueur du canon: 0,130 m.
Poids: 2,100 kg.
Capacité: 10 - 20 coups.
Cadence de tir théorique: 850 c/mn.
Pays: République Tchèque.

Le Skorpion en 9 mm Parabellum est alimenté par un chargeur droit et peut recevoir une crosse rabattable ou une crosse fixe.
