9 x 19 Smith & Wesson 76

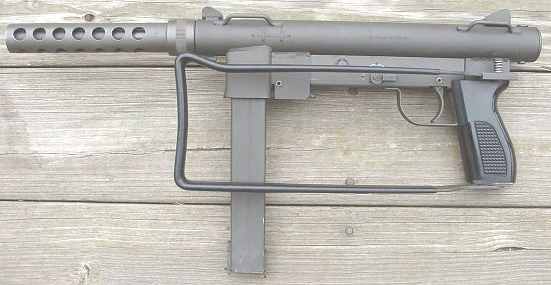

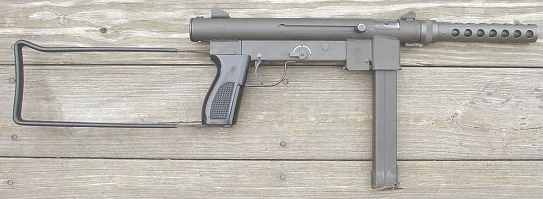

Smith & Wesson Mle 76

Smith & Wesson Mle 76

Smith & Wesson Mle 76
Photos: origine Internet

Caractéristiques:

Calibre: 9 mm Para.
Munition: 9 x 19
Longueur totale: 0,770 m.
Longueur crosse repliée: 0,519 m.
Longueur du canon: 0,204 m.
Poids à vide: 3,380 kg.
Capacité: 36 cartouches.
Cadence de tir théorique: 750 c/mn.
Pays: U.S.A.

Description:
La carcasse est tubulaire, elle contient la culasse mobile qui est en acier usiné et son ressort récupérateur.

Le levier d'armement et la fenêtre d'éjection sont situés sur le côté droit.

Au dessus de la carcasse sont soudés une flasque et le couloir d'alimentation, entre ces deux éléments, on trouve le boîtier avec le mécanisme de détente-sûreté-sélecteur.

Le sélecteur de tir peut être actionné de chaque côté du boîtier de mécanisme, vers le haut il permet le tir semi-automatique, vers l'avant le tir par rafale.

La crosse en profil plat gainé est rectangulaire, elle peut être rabattue du côté gauche. La poignée pistolet est en matière plastique.

Les organes de visée sont constitués par un guidon et une hausse fixe à deux ouvertures; cran de mire (75 m) et œilleton (125 m).

L'arme reçoit une finition phosphatée.

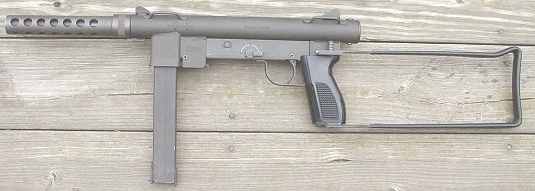

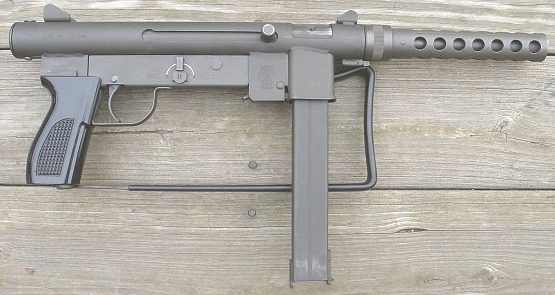

Smith & Wesson Mle 76

Smith & Wesson Mle 76

Constructeur:
Smith & Wesson, Springfield, Massachusetts.



Variante:
Il existe un modèle équipé d'un silencieux nommé 76S.

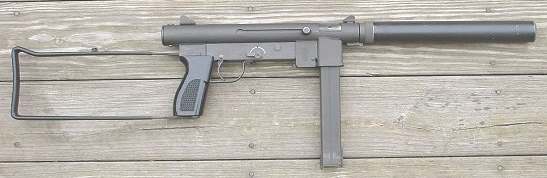

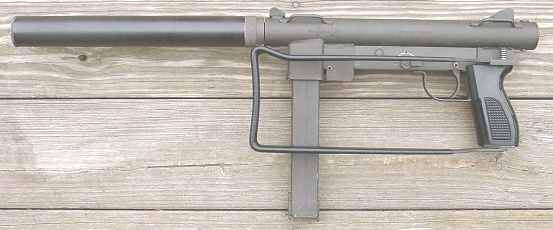

Smith & Wesson Mle 76S

Smith & Wesson Mle 76S
