Star

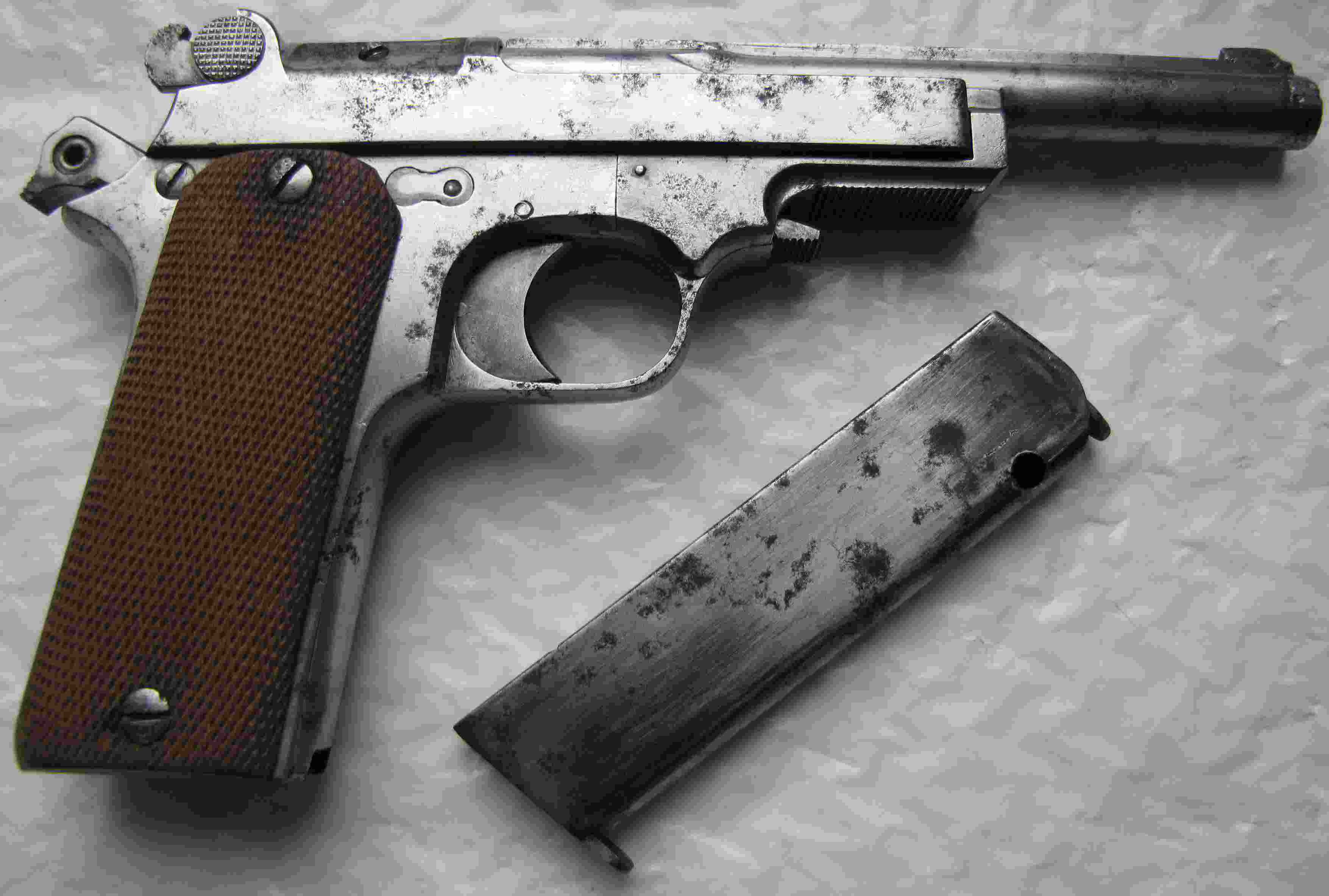

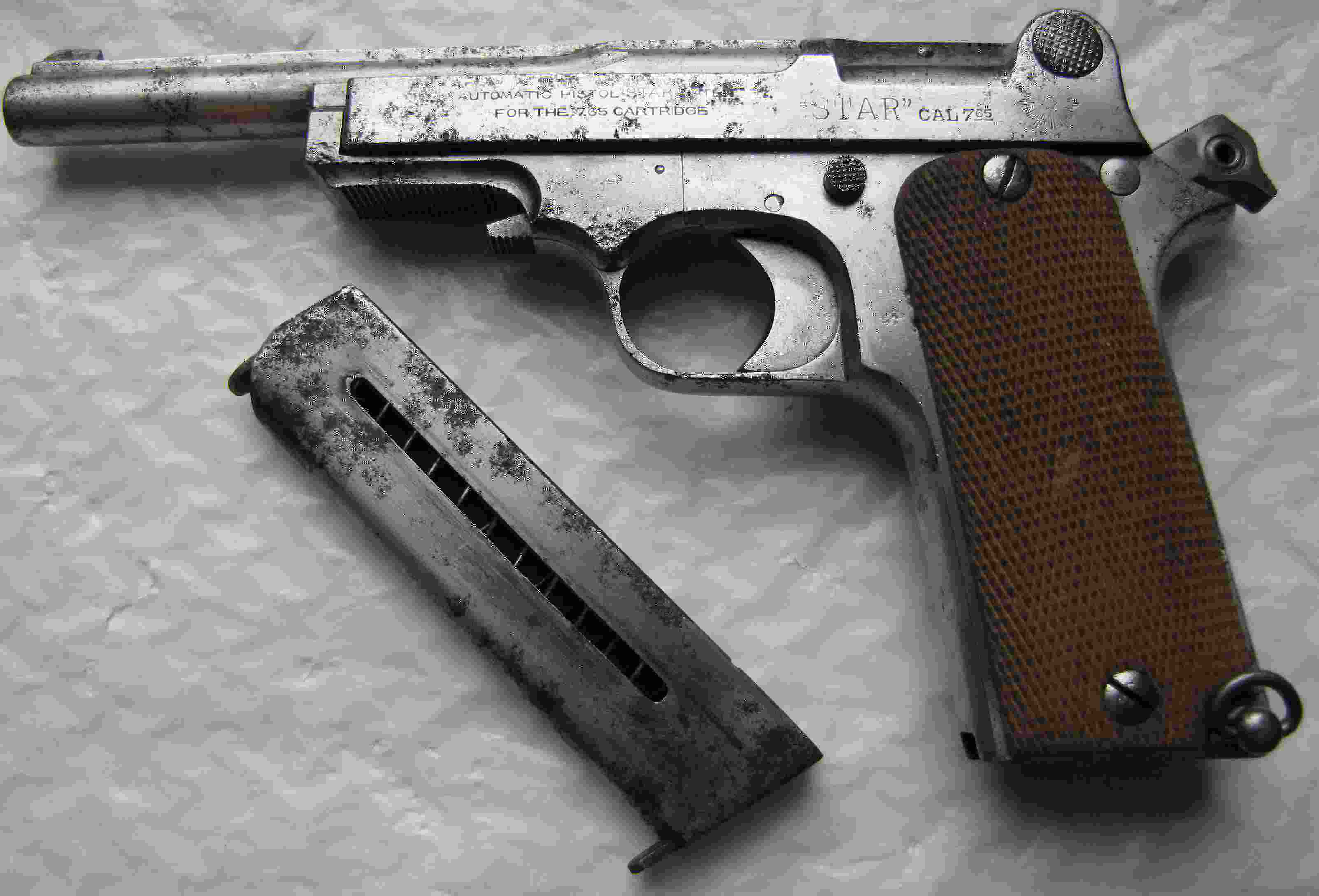

Merci à S.B. pour les photos ci-dessous.




Caractéristiques modèle Troupe:
Calibre: 7,65 mm.
Munition: 7,65 x 17.
Longueur totale: 202 mm.
Longueur du canon: 138 mm.
Hauteur: 120 mm.
Poids: 910 g.
Capacité: 9 cartouches.
Pays: Espagne.

Caractéristiques modèle Officier:
Calibre: 7,65 mm.
Munition: 7,65 x 17.
Longueur totale: 190 mm.
Longueur du canon: 126 mm.
Hauteur: 109 mm.
Poids: 880 g.
Capacité: 7 cartouches.

Description:
Il existe deux variantes du Star, de tailles différentes. Une à canon long et chargeur de neufs coups et l'une à canon court avec chargeur de sept coups. Le premier est dénommé Modèle Troupe et le second Modèle Officier.

La carcasse-poignée est garnie de plaquettes quadrillées en bois, elles sont fixées par deux vis.
Un anneau de suspension est situé sur le côté gauche en bas de la poignée.

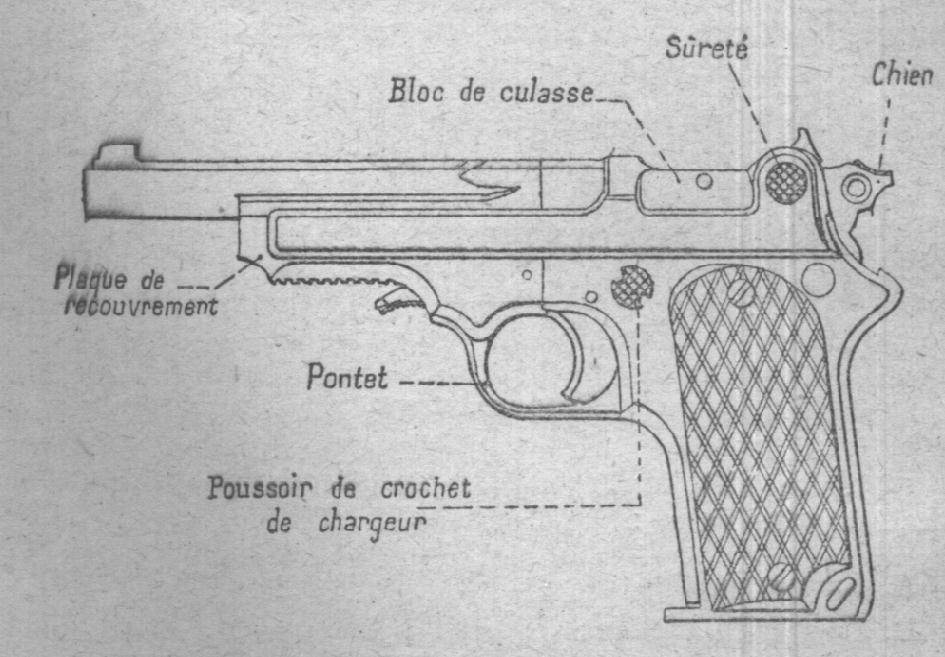

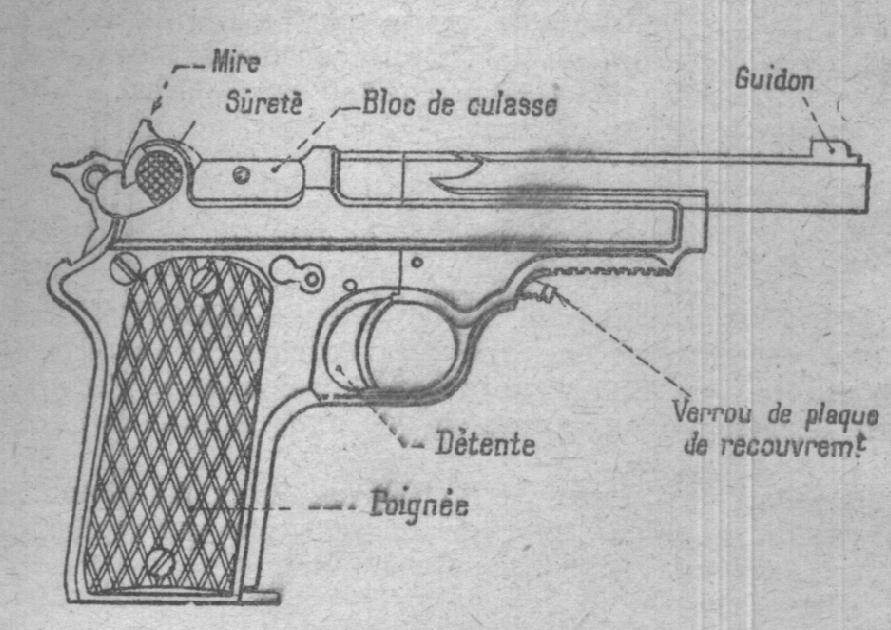

Une plaque de recouvrement retenue par un verrou donne accès au mécanisme. Le ressort récupérateur est placé sous le canon.

La culasse mobile dégage le canon, elle se prolonge par un étrier qui assure son guidage. La platine est à simple action, le chien est externe.

La sûreté se compose d'un levier placé à l'arrière droit de la glissière, lorsqu'il est abaissé, il empêche le chien d'atteindre le percuteur.

Le chargeur est logé dans la poignée, le poussoir d'accrochage est situé au niveau de la détente du côté gauche.

Marquages:

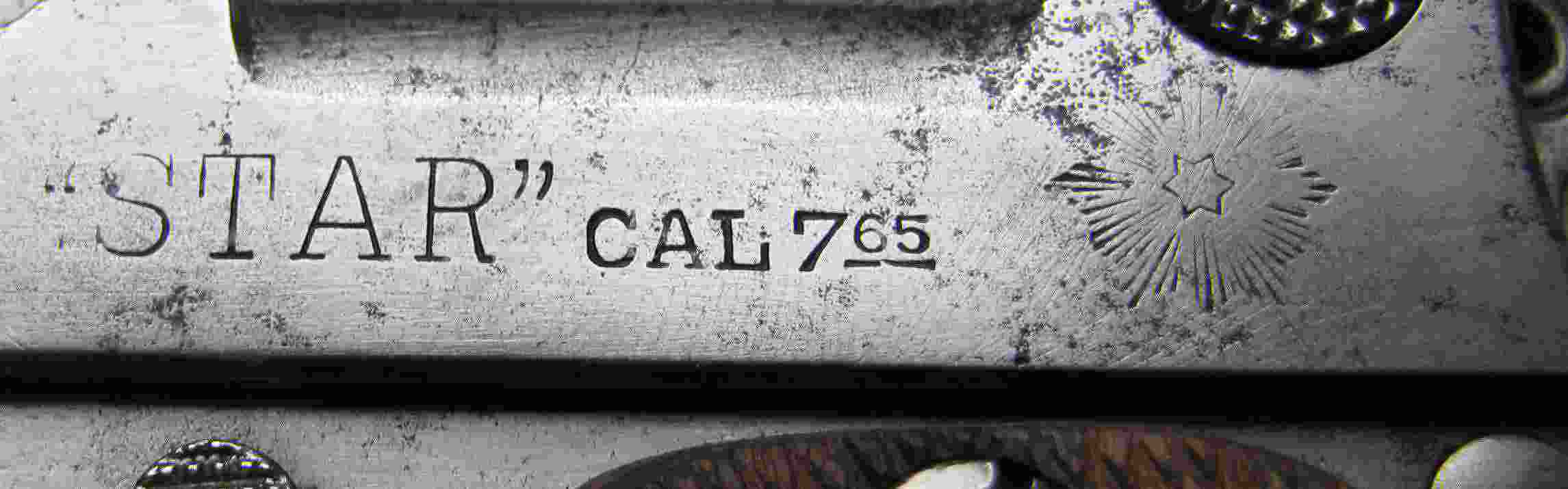

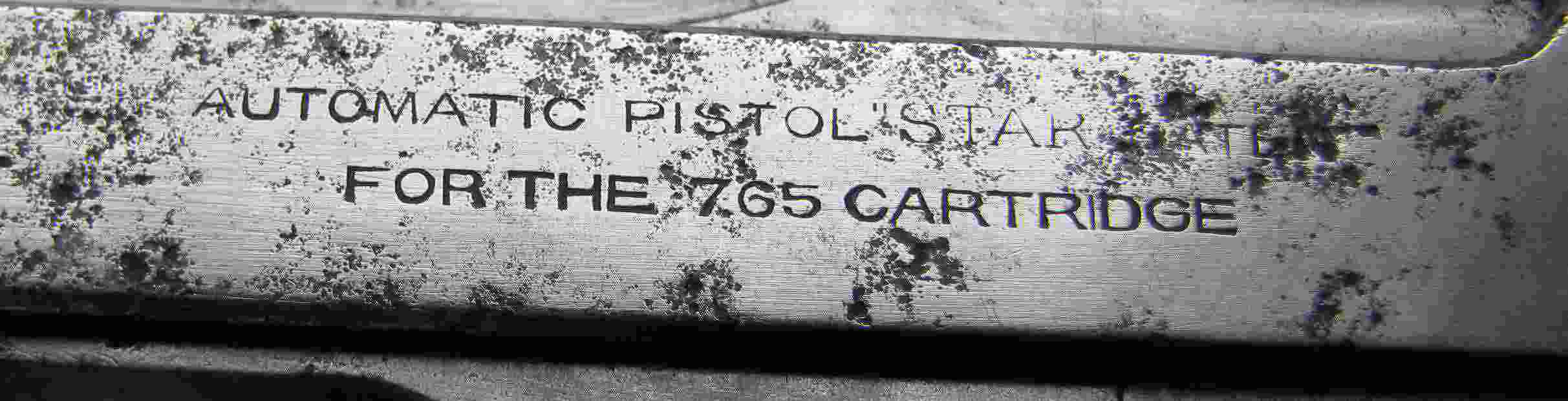

Sur le côté gauche de la glissière on trouve:


Merci à S.B.
