7,5 x 55 Manuel Vidéo

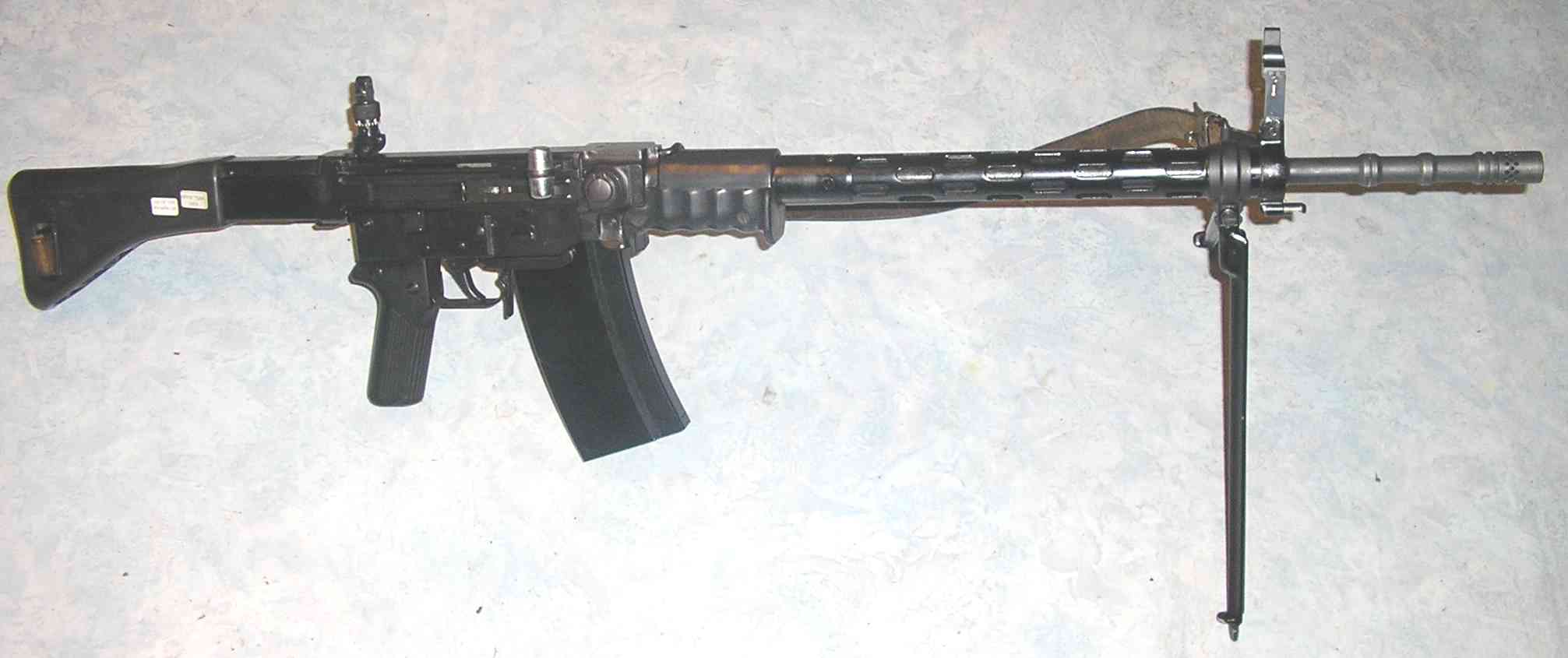

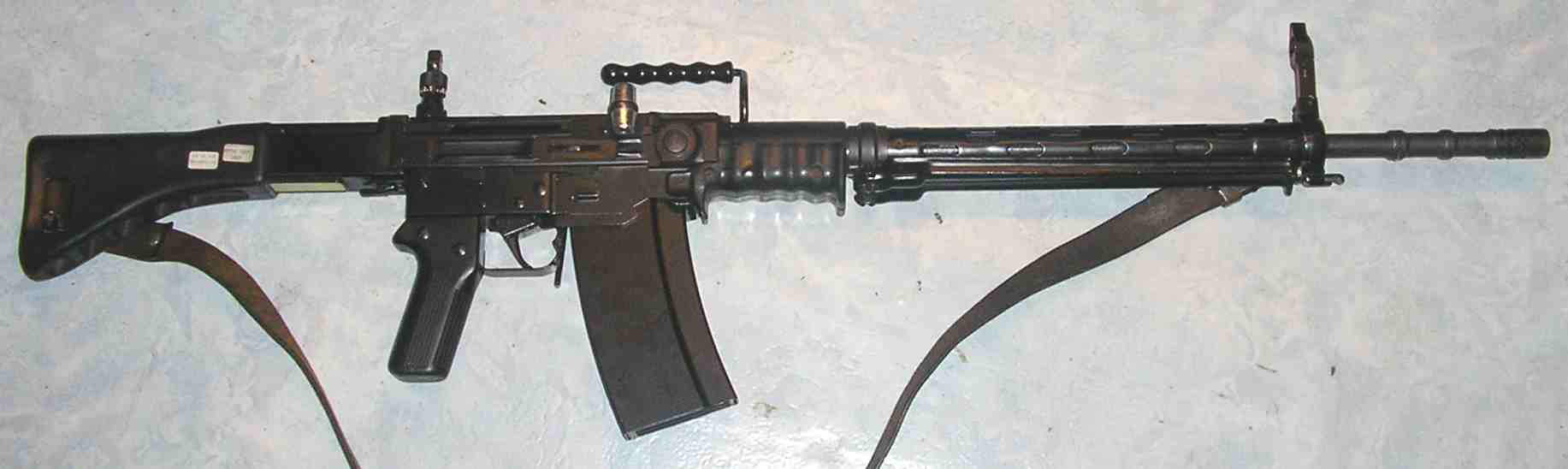

Stgw. 57

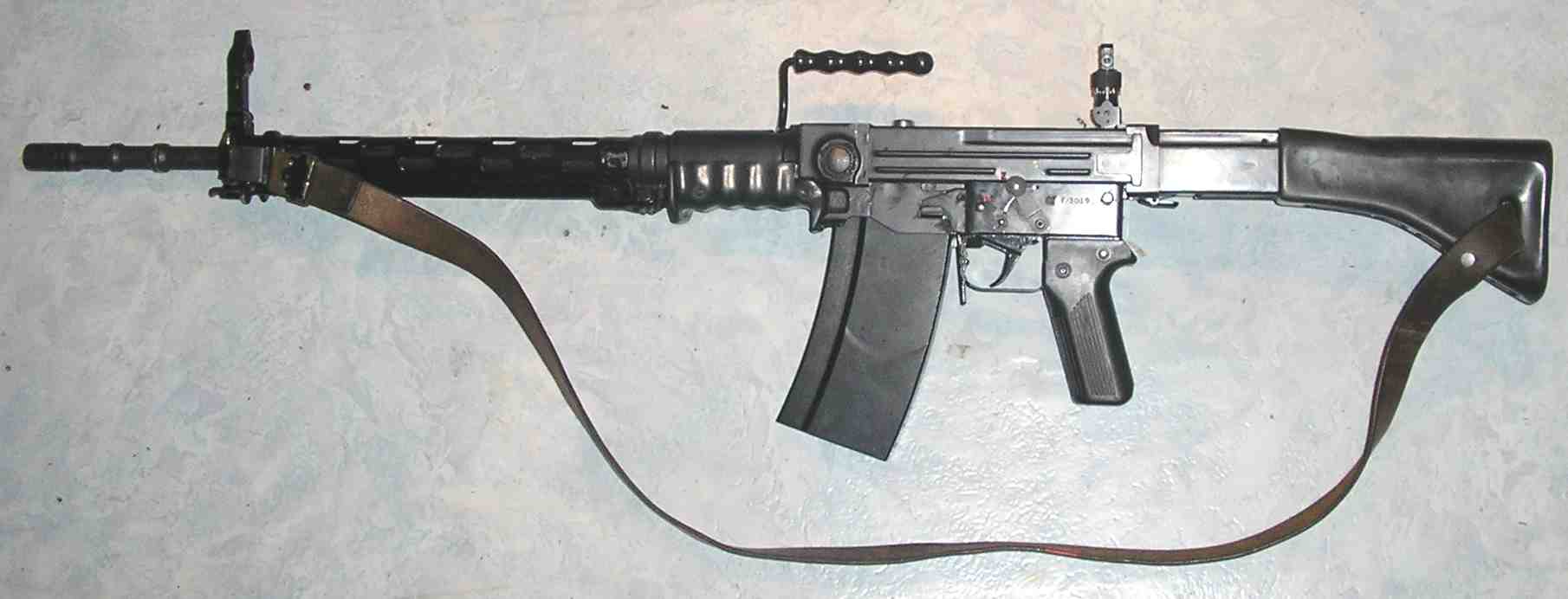

Stgw. 57

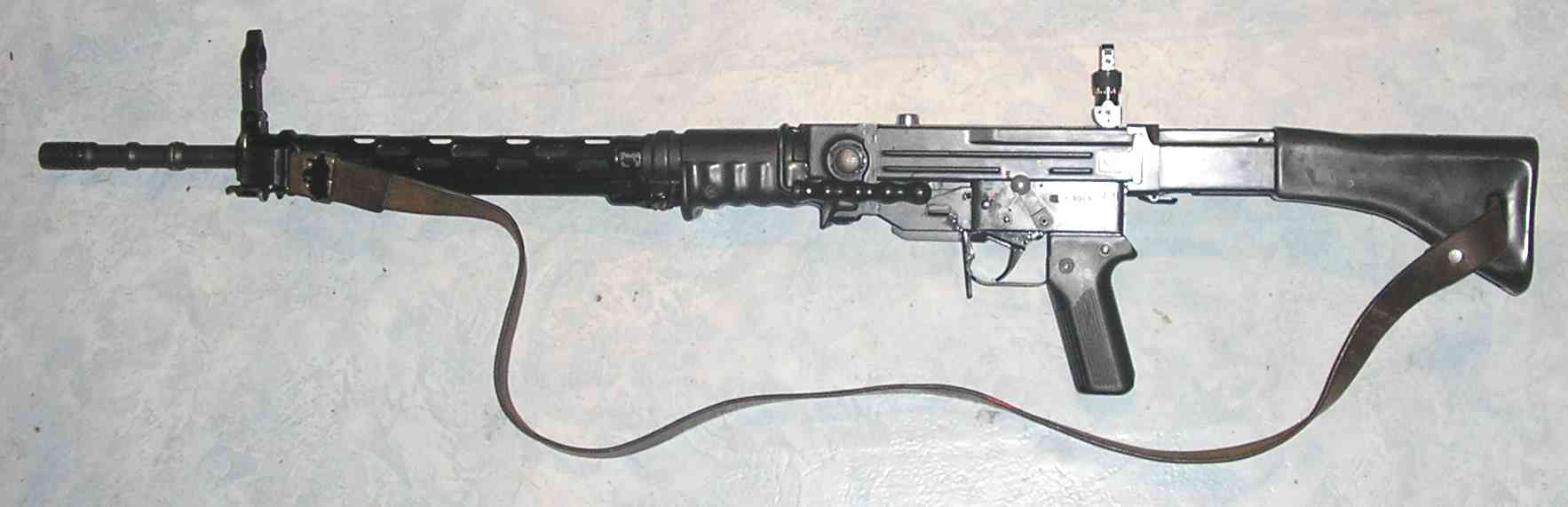

Stgw. 57
Merci à S.B. pour les photos.

Caractéristiques:

Calibre: 7,5 mm.
Munition: 7,5 x 55
Longueur totale: 1,115 m.

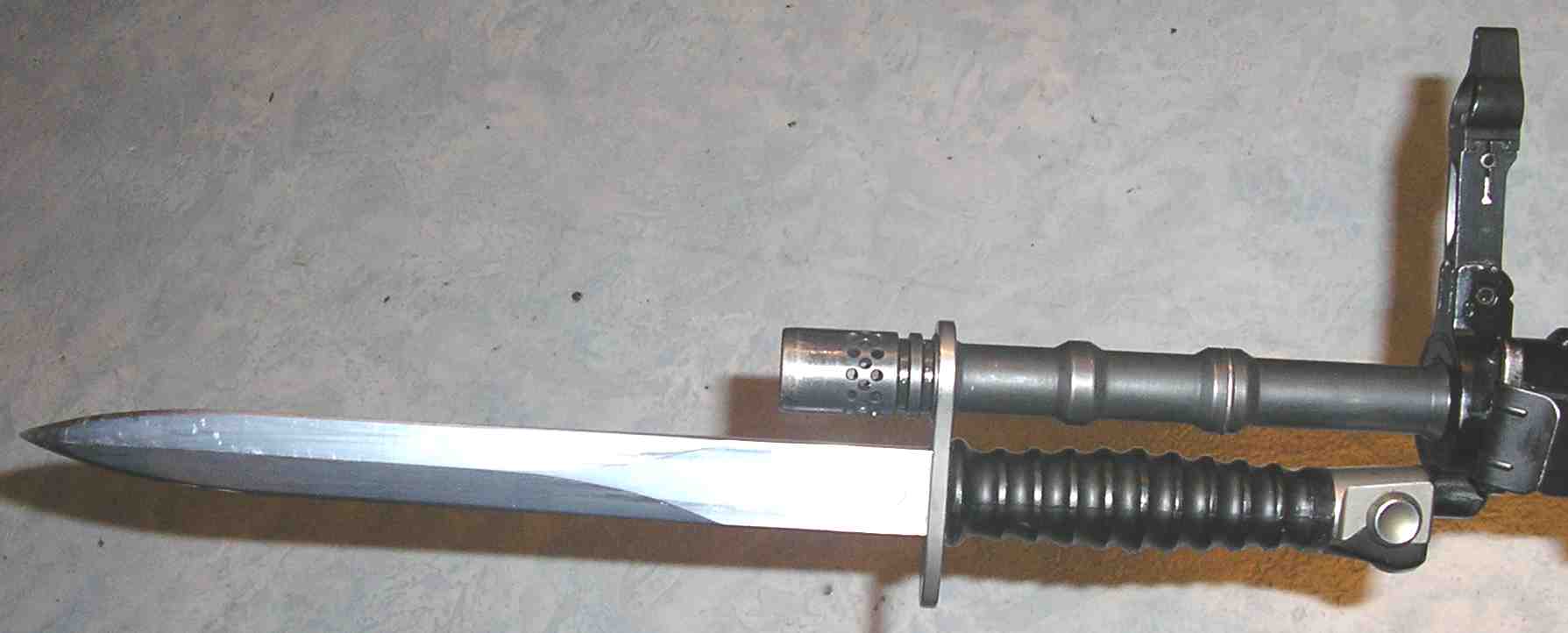

Longueur avec baïonnette: 1,315 m.
Longueur du canon: 0,609 m.
Poids vide: 5,700 kg.
Poids avec chargeur garni: 6,600 kg.
Capacité du magasin: 24 cartouches.
Cadence de tir: 450-500 c/mn.
Pays: Suisse.

Description:

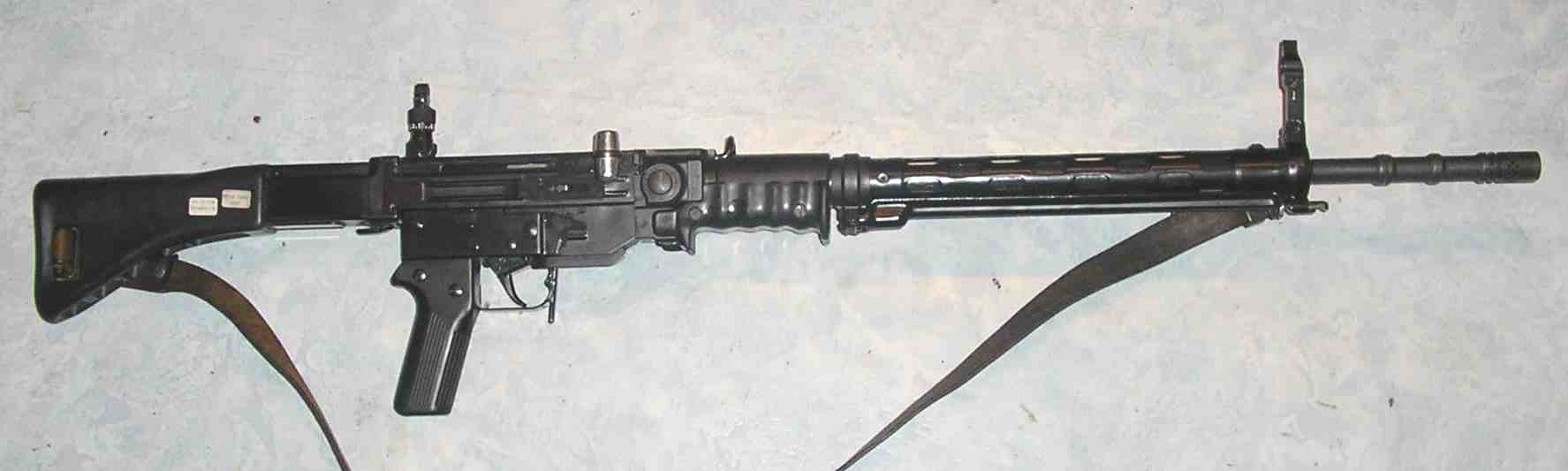

La carcasse est de forme parallélépipédique, elle contient l'ensemble mobile.

La crosse est munie d'une rallonge en tôle, elle contient les deux ressorts récupérateurs et leurs tubes-guides télescopiques ainsi que l'amortisseur.

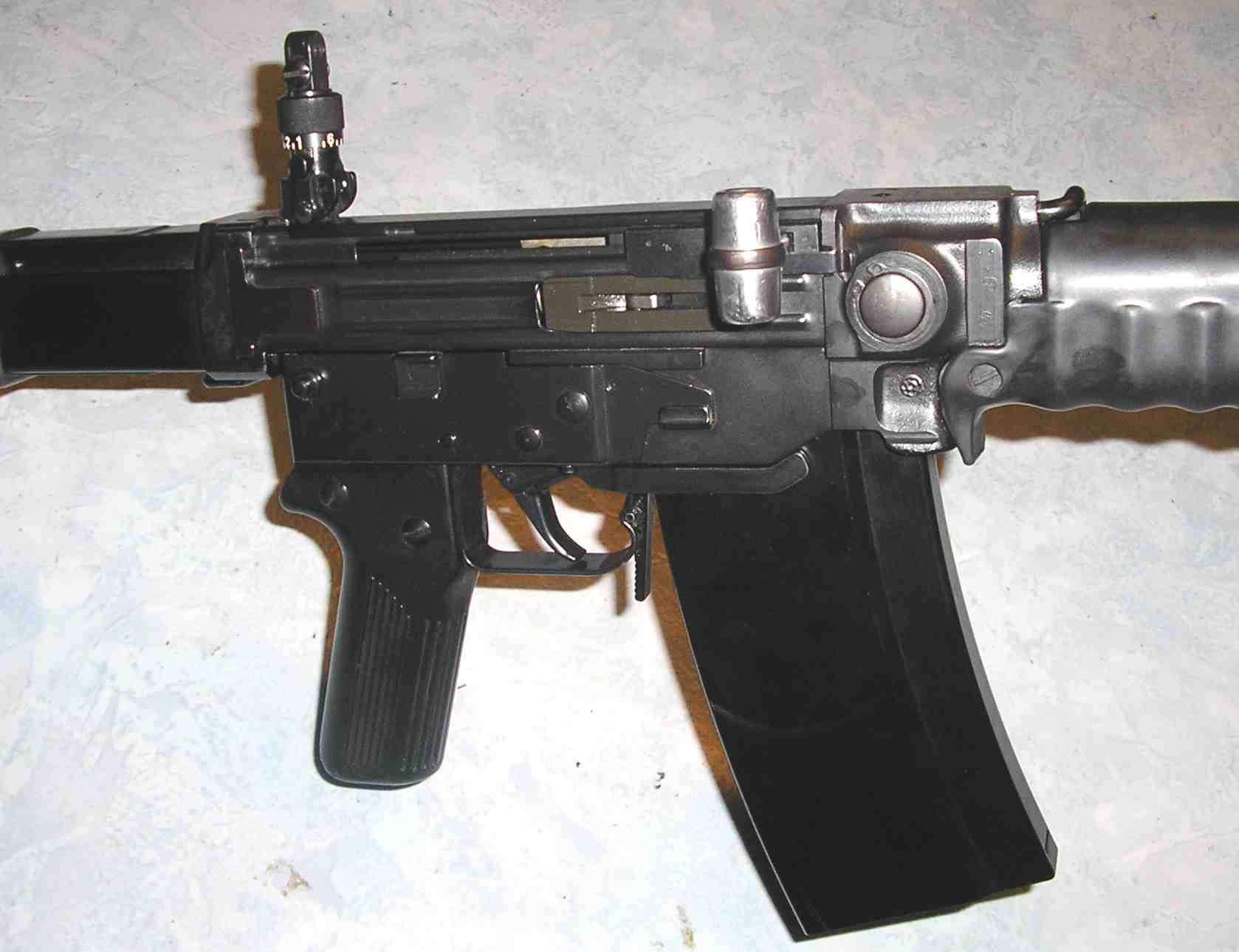

Le levier d'armement et la fenêtre d'éjection sont placés à droite de la carcasse.



Le canon est presque entièrement contenu dans le refroidisseur.

Le fût est très court, la poignée-pistolet est solidaire du boîtier du mécanisme de détente. Le Stgw. 57 comporte une détente d'hiver escamotable.

Un bipied pliant est fixé au refroidisseur, ses branches se rabattent sous ce dernier vers l'avant.

Le canon et l'ensemble mobile sont en acier usiné, la frette de canon, la carcasse, la rallonge de crosse sont en acier moulé. Le boîtier du mécanisme de détente et le bipied sont en tôle emboutie, la crosse elle, est en caoutchouc synthétique, le refroidisseur en aluminium et la poignée-pistolet ainsi que le fût sont en matière plastique.

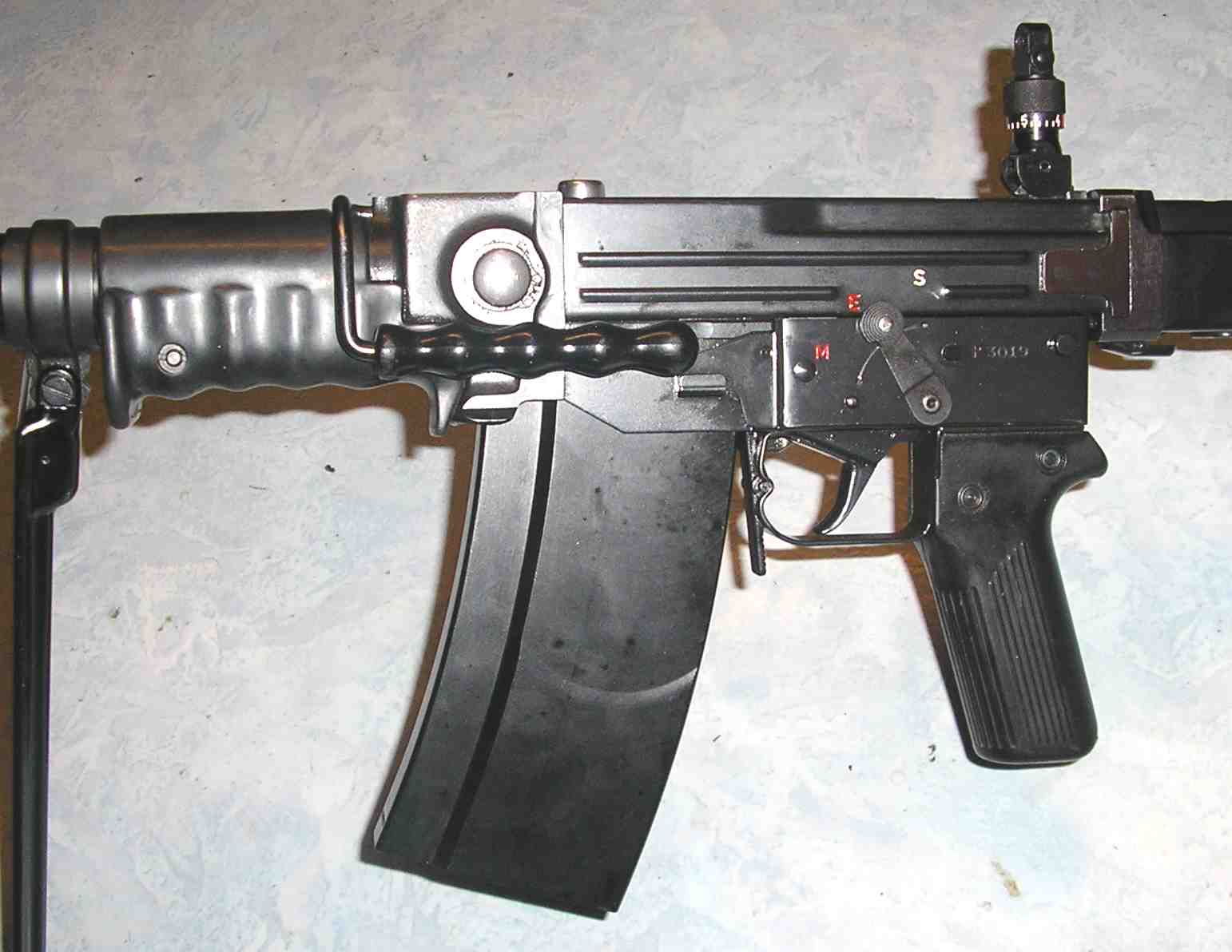

L'arme comporte un sélecteur, il est situé sur le côté gauche, en haut de la poignée-pistolet, il peut prendre trois position de haut en bas:

- sûreté S,
- coup par coup E,
- rafales M.

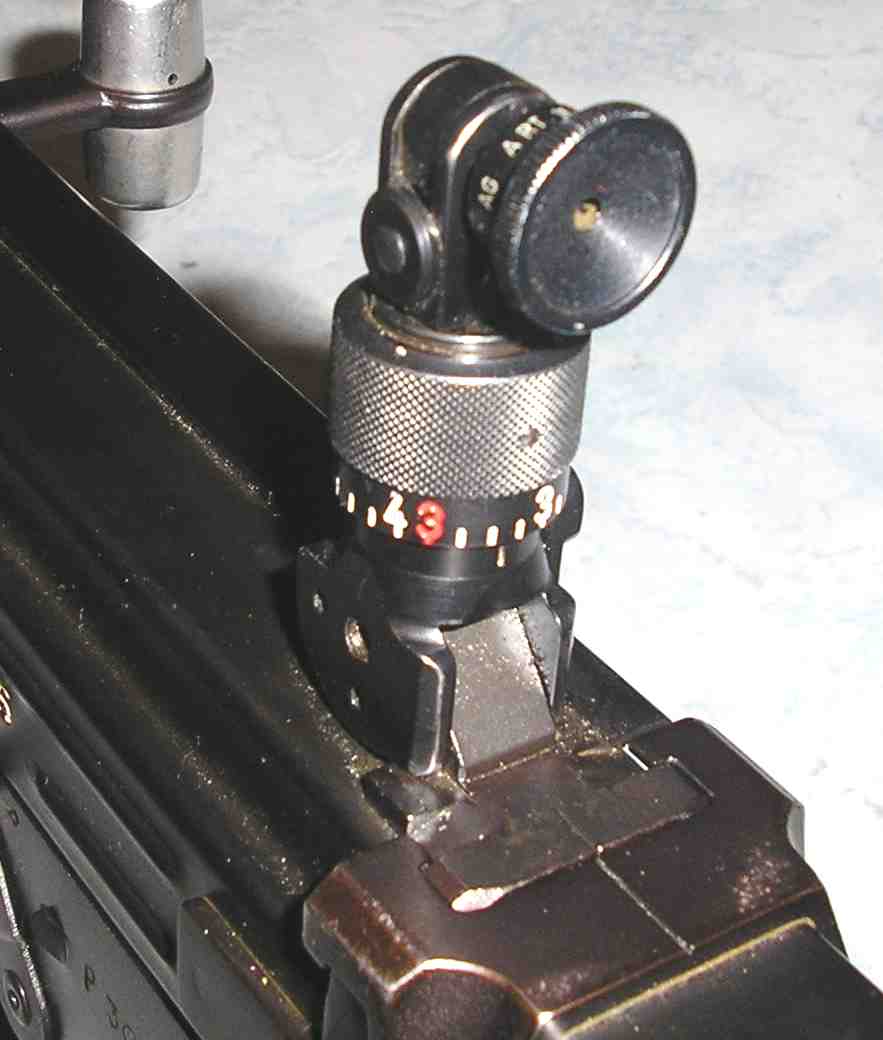

Les organes de visée sont constitués d'un guidon à tunnel sur embase rabattable avec pastille phosphorescente pour le tir de nuit et d'une hausse à oeilleton dérivable placé sur une embase rabattable moletée (100 - 600 m).



Cette arme fut fabriquée à 680 000 exemplaires de 1957 à 1984.

Constructeur:
SIG, Neuhausen-Chutes-Du-Rhin.
