Revolver d'Ordonnance Suisse Modèle 1882


Origine: www.CollectibleFirearms.com

Caractéristiques:

Calibre: 7,5 mm.
Munition: 7,5 mm Schmidt-Rubin.
Longueur totale: 235 mm.
Longueur du canon: 115 mm.
Hauteur: 140 mm.
Epaisseur: 37 mm.
Poids: 790 gr.
Capacité: 6 cartouches.
Pays: Suisse.

Description:

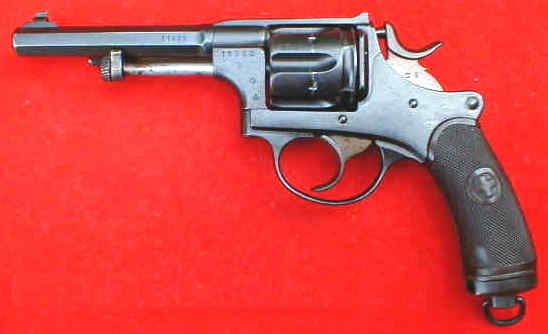

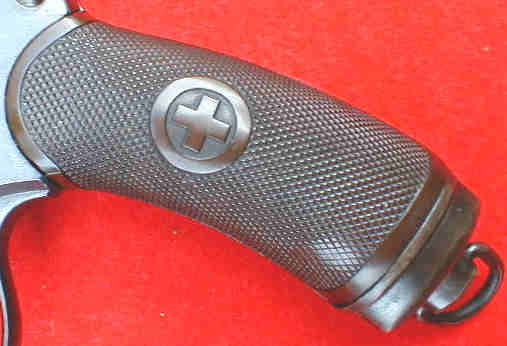

La carcasse est en acier à cadre fermé, la poignée est équipée de plaquette de crosse en caoutchouc durci noir jusqu'au numéro 20 000. Celle de gauche possède la croix fédérale, celle de droite est sans croix, elle à une rosace et une vis métallique à tête goutte de suif. Dès le numéro 20 000, la poignée reçoit des plaquettes en bois poli, cannelées jusqu'au numéro 37 254.


Origine: www.CollectibleFirearms.com

Le canon est octogonal jusqu'à la carcasse jusqu'au numéro 15 00, puis avec un épaulement de deux à trois millimètres.

L'alimentation est effectuée par un barillet fixe à six chambres, il est allégé par six fraisures.

La sous-garde est de forme ovale, faisant bloc avec la plaque de recouvrement qui est situé sur la face gauche. Elle pivote au moyen d'une charnière situé à l'avant et est fixée à l'arrière par une vis.

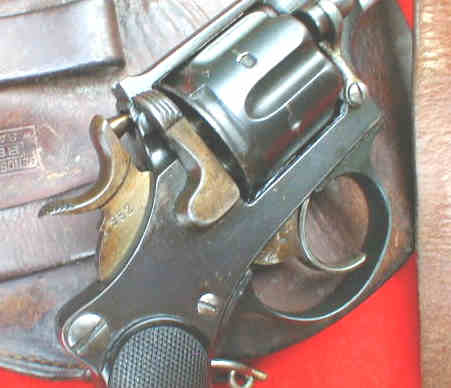

La détente est fortement galbée et arrondie. Le chien est à percuteur fixe, sa crête est striée.

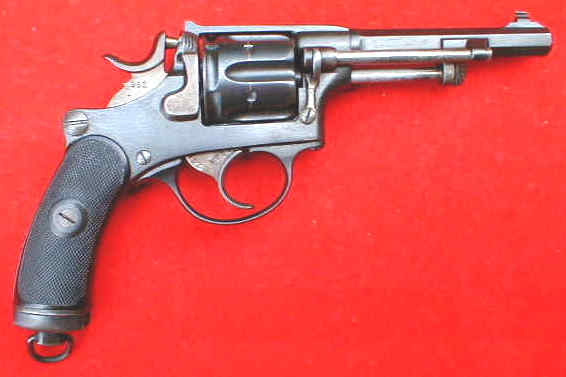

La portière de chargement est située à droite, elle s'ouvre vers l'arrière. Cette portière est munie d'un ressort et le haut est quadrillé.

L'extraction des douilles s'effectue au moyen de la baguette, l'ailette qui coiffe le bout de l'axe est striée sur le pourtour.

Les organes de visée se composent d'un cran de mire en U et d'un guidon de forme ronde haut de 7 mm.

La finition est bronzée noir de guerre, à l'exception de la détente, de la portière de chargement, du chien, de l'axe du barillet et de la baguette d'extraction qui sont jaune paille.

Fabricants:
Fabrique Fédérale d'Armes, Berne (Waffenfabrik) et SIG pour des armes privées et la police.

Marquages:

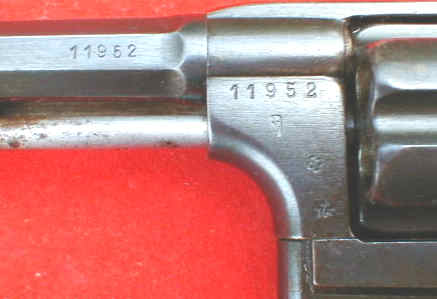

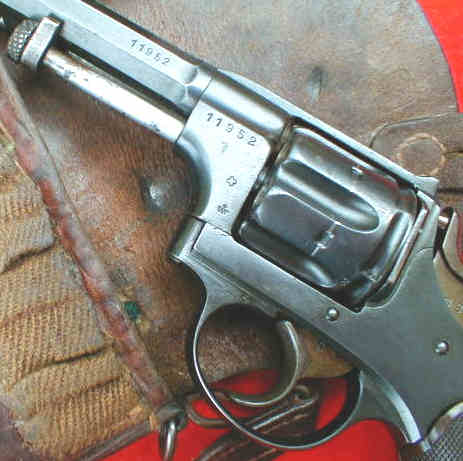

Le numéro de série apparaît tout entier sur le barillet, sur la face gauche en haut de la console et sur le champ vertical du canon gauche du canon. Les trois derniers chiffres sont répétés sur les autres pièces. Le poinçon de la Waffenfabrik se trouve sur la face gauche de la console.


Origine: www.CollectibleFirearms.com

Numérotation pour le démontage:
Certaines pièces sont numérotées de 1 à 12 pour faciliter le démontage.

1: axe du barillet.
2: cylindre.
3: plaque de recouvrement et plaquette de crosse.
4: ressort de percussion.
5: levier.
6: pousseur.
7: détente.
8: chien avec la chaînette.
9: vis du ressort de baguette.
10: ressort de baguette.
11: broche de baguette.
12: baguette d'extraction.

(Termes des manuels Suisses).
