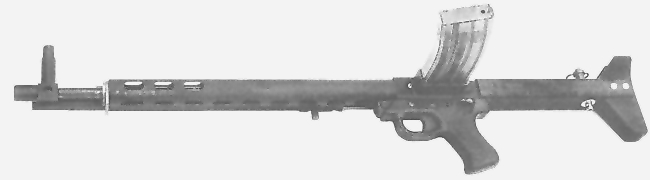

TRW



Caractéristiques:
Calibre: .223.
Munition: .223 Remington.
Longueur totale: 0,871 m.
Longueur avec baïonnette: 1,016 m.
Longueur du canon: 0,492 m.
Poids: 3,280 kg.
Capacité: 20 ou 30 coups.
Cadence de tir: 450 c/mn.
Pays: U.S.A.

Description:
Le canon, la boîte de culasse et la crosse sont placés dans le même axe.

La boîte de culasse est de section carrée, elle est prolongée par un refroidisseur cylindrique perforé, elle porte à droite la fenêtre d'éjection qui est munie d'un obturateur à coulisse.

La pièce de manœuvre est extérieure, elle se situe dans le prolongement du piston.

Le cylindre à gaz se trouve à droite du refroidisseur. Il renferme le piston et le ressort récupérateur.

La poignée pistolet renferme le mécanisme de détente.

Le canon en acier est terminé par un frein de bouche.

La mise en sécurité se fait par le biais d'un bouton poussoir transversal situé en haut de la poignée-pistolet.

Il n'y à pas de sélecteur de tir, seul le tir en rafale est possible.

Les organes de visée sont constitués d'un guidon à oreilles sur embase et d'une hausse sur embase protégée par deux oreilles (300-500 m). La baïonnette utilisée est le modèle M 6.

Le canon, la culasse, le piston-pièce manœuvre sont chromés, les autres éléments métalliques sont phosphatés.

Constructeur:
Thompson Ramo Woolridge Inc. Redondo Beach, Californie.
