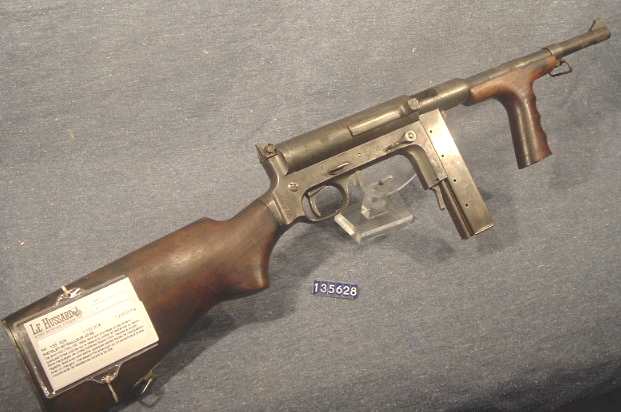

UD M42

UD M 42
Origine: www.lehussard.fr

Caractéristiques:

Calibre: 9 mm Para.
Munition: 9 x 19
Longueur totale: 0,8507 m.
Longueur du canon: 0,279 m.
Poids : 4,120 kg.
Cadence de tir théorique: 700 c/mn.
Capacité: 20 cartouches.
Pays: U.S.A.

Description:
Toutes les pièces sauf le chargeur sont en acier usiné, polies et phosphatées.
La crosse à poignée pistolet est en noyer. La plaque de couche est quadrillée et elle comporte un volet donnant accès au logement du matériel d'entretien.

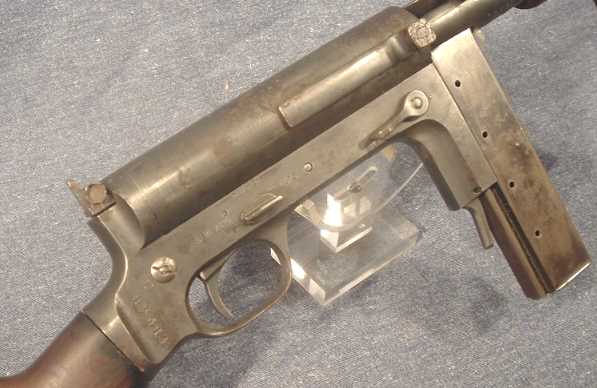

Le bâti est constitué d'un bloc évidé qui forme également le pontet.

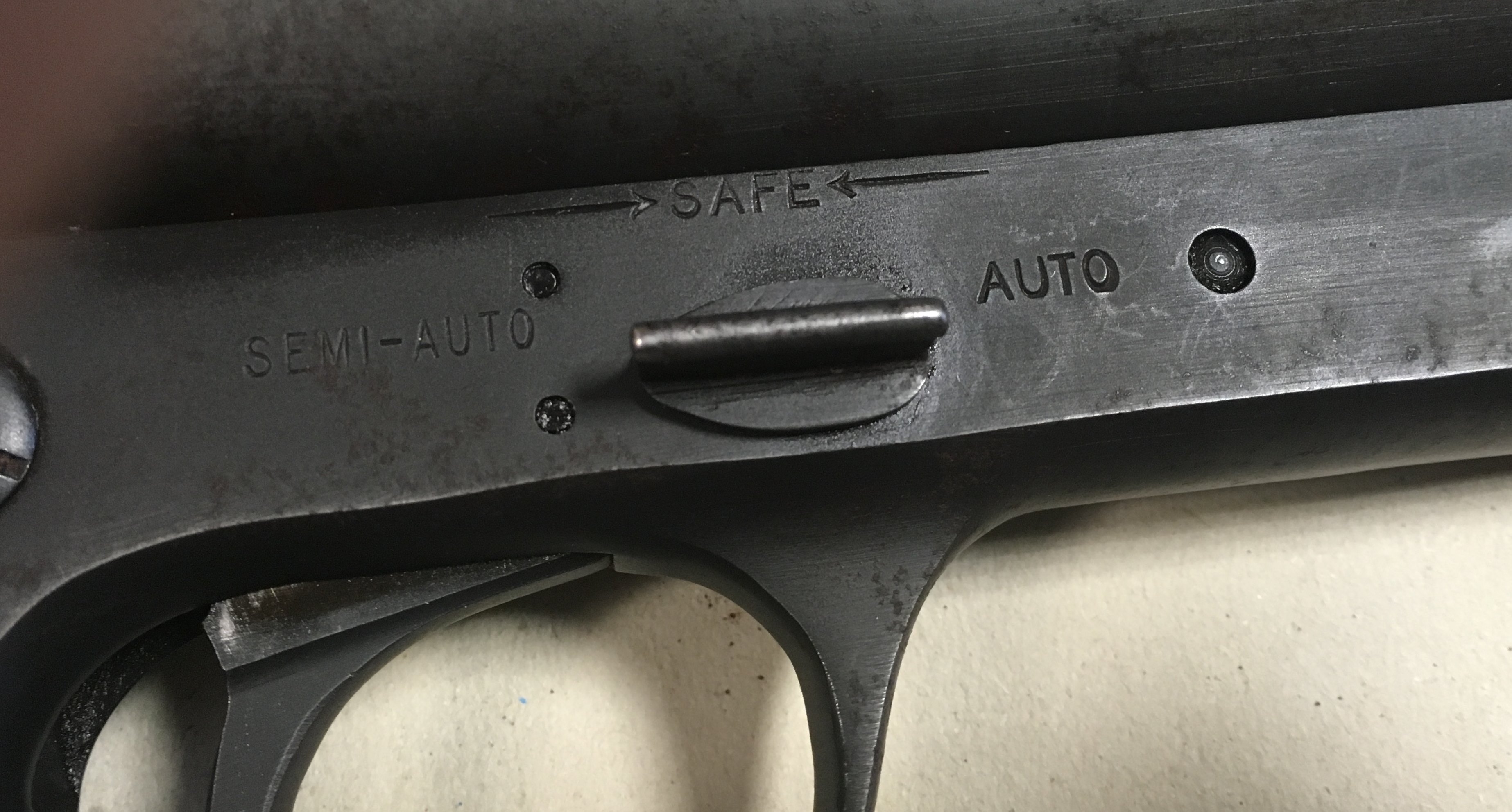

Le sélecteur de tir est placé sur la droite, en position avant il permet le tir en rafale, vers le haut la sécurité, vers l'arrière le tir au coup par coup.

La carcasse est cylindrique, avec un épaulement qui réduit son diamètre à la partie avant. la fenêtre d'éjection est usinée dans la partie de la carcasse dont le diamètre est réduit. Le levier d'armement est placé à droite, il est solidaire d'une glissière et comporte un dispositif de verrouillage qui l'immobilise en position avant durant le tir.

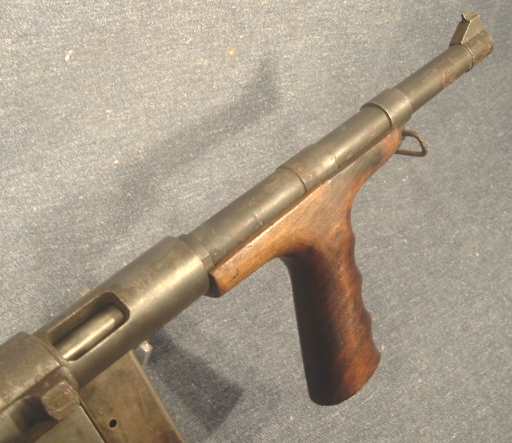

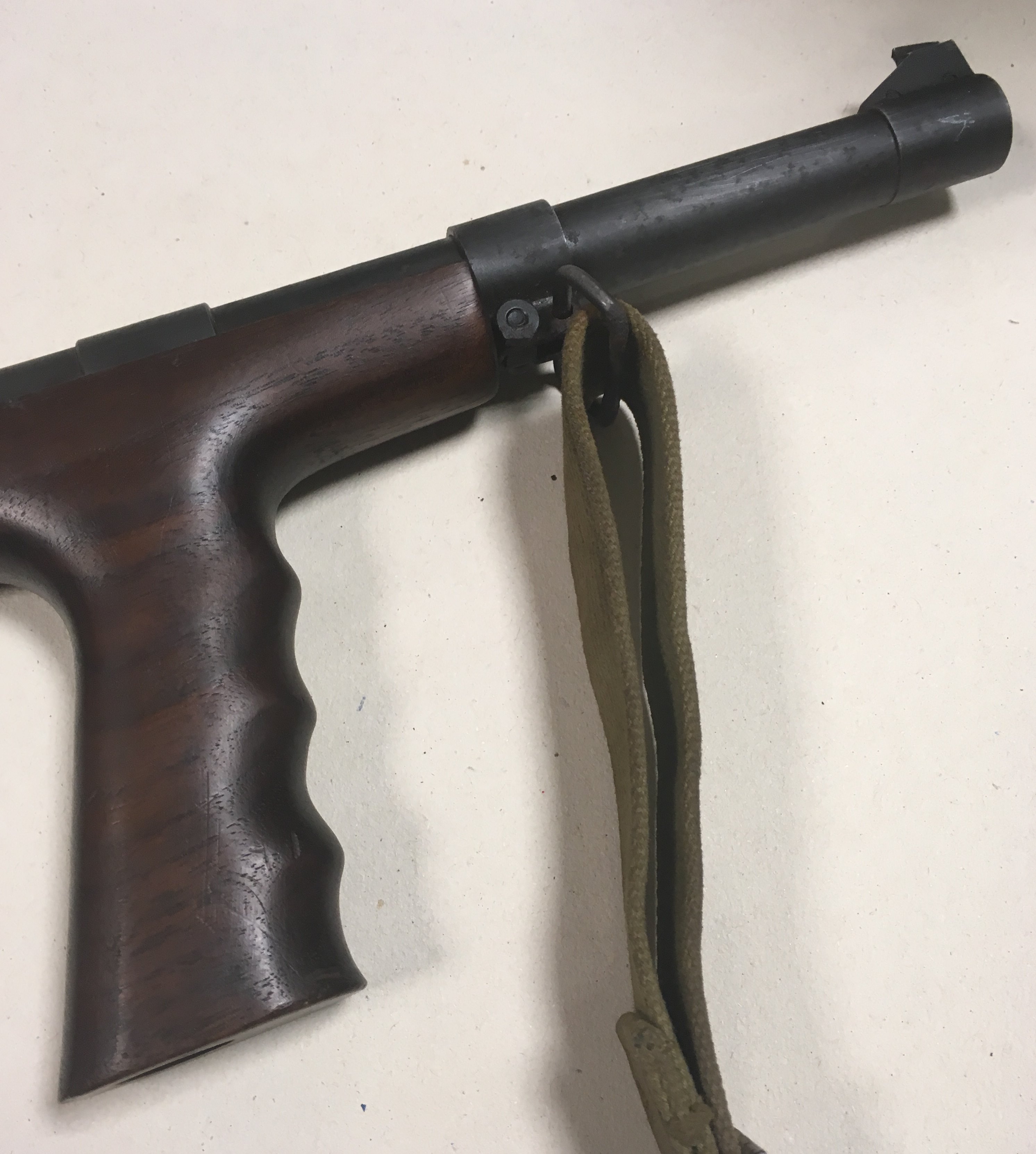

Une poignée en bois est fixée au canon au moyen de deux colliers.

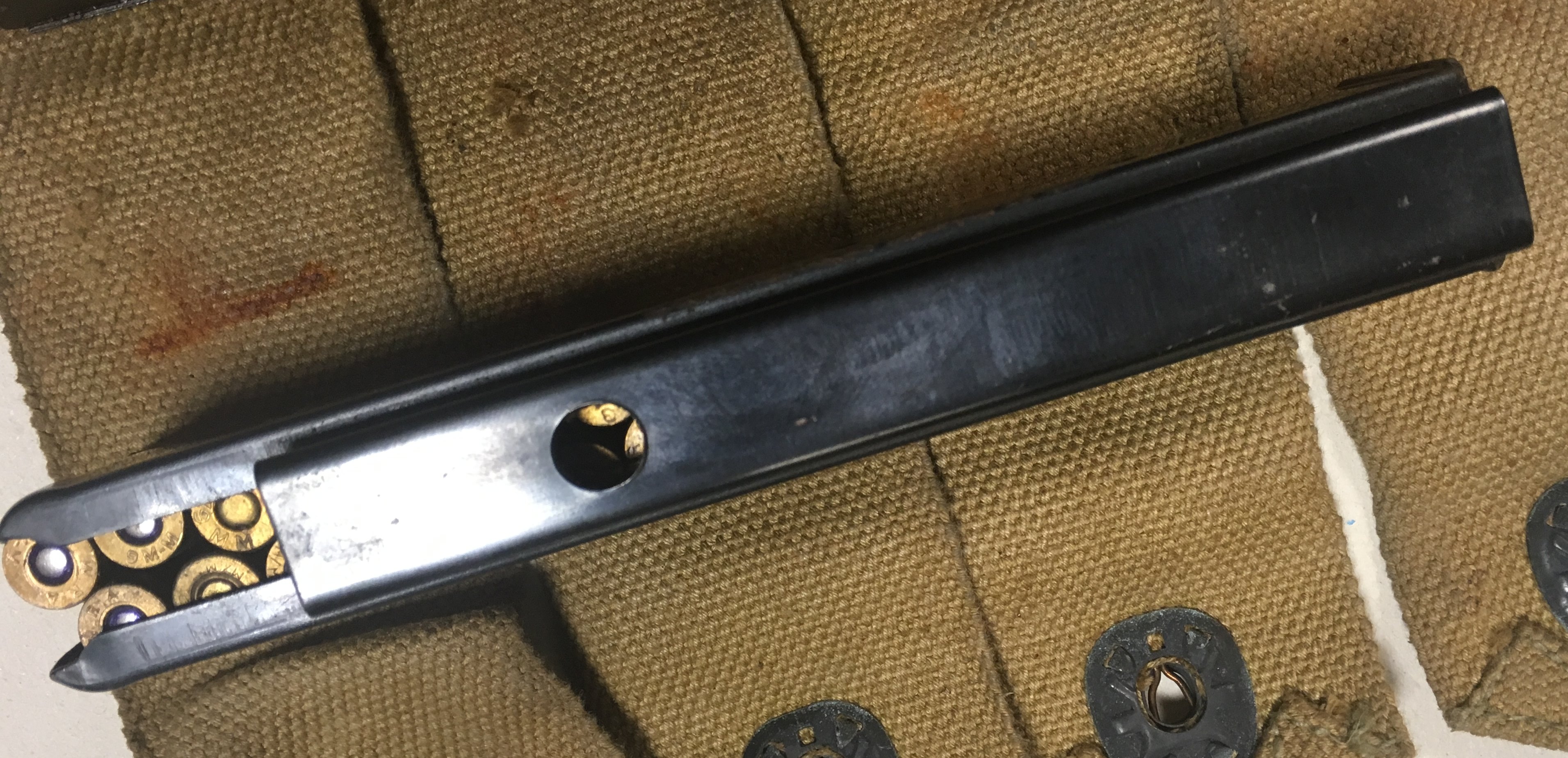

Le chargeur prend place sur le devant du bâti, un rail en T assure le guidage. Le chargeur a une capacité de vingt cartouches, on trouve également un modèle double soudé tête-bêche, permettant ainsi d'accroître la capacité de l'arme.

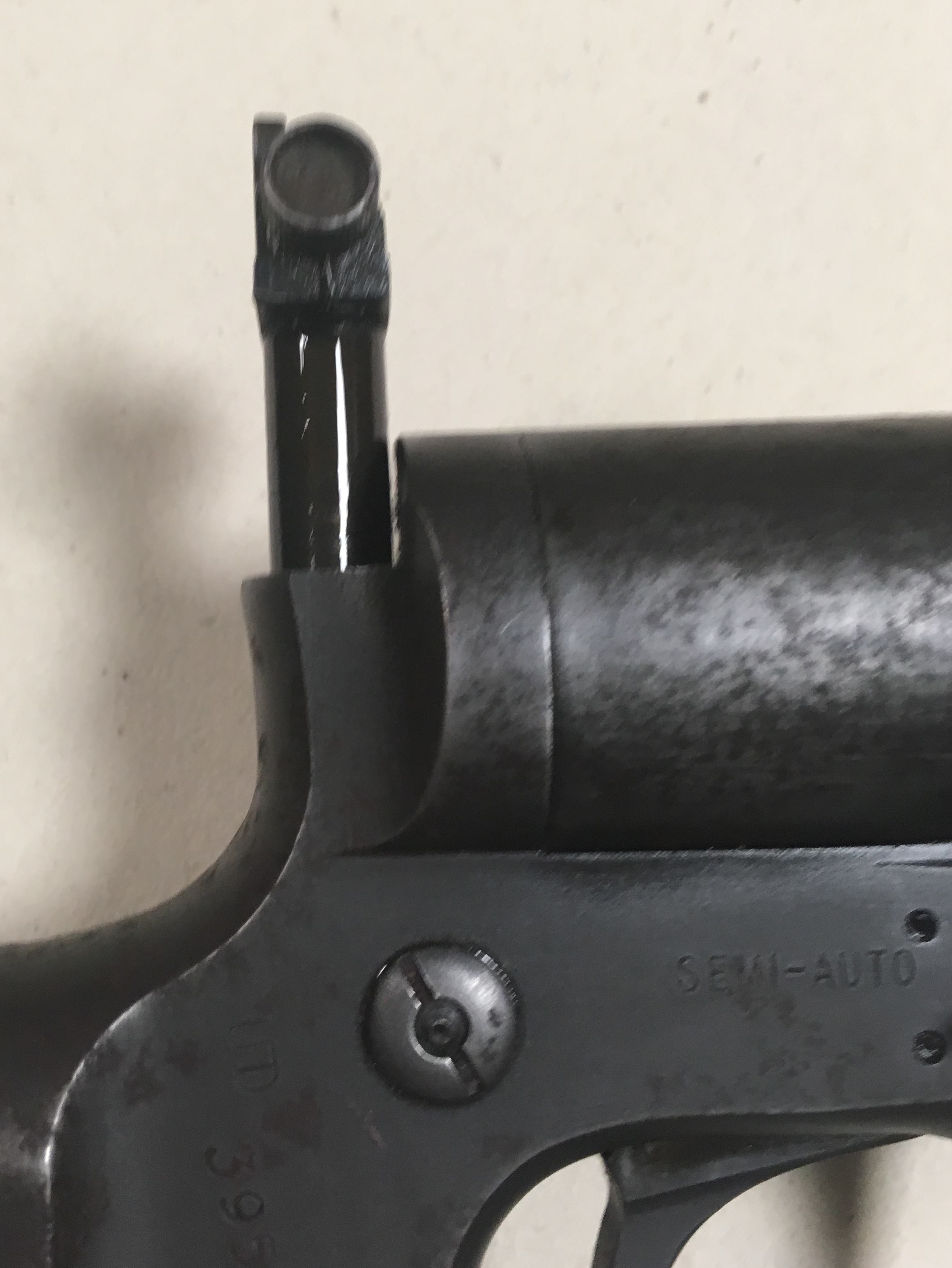

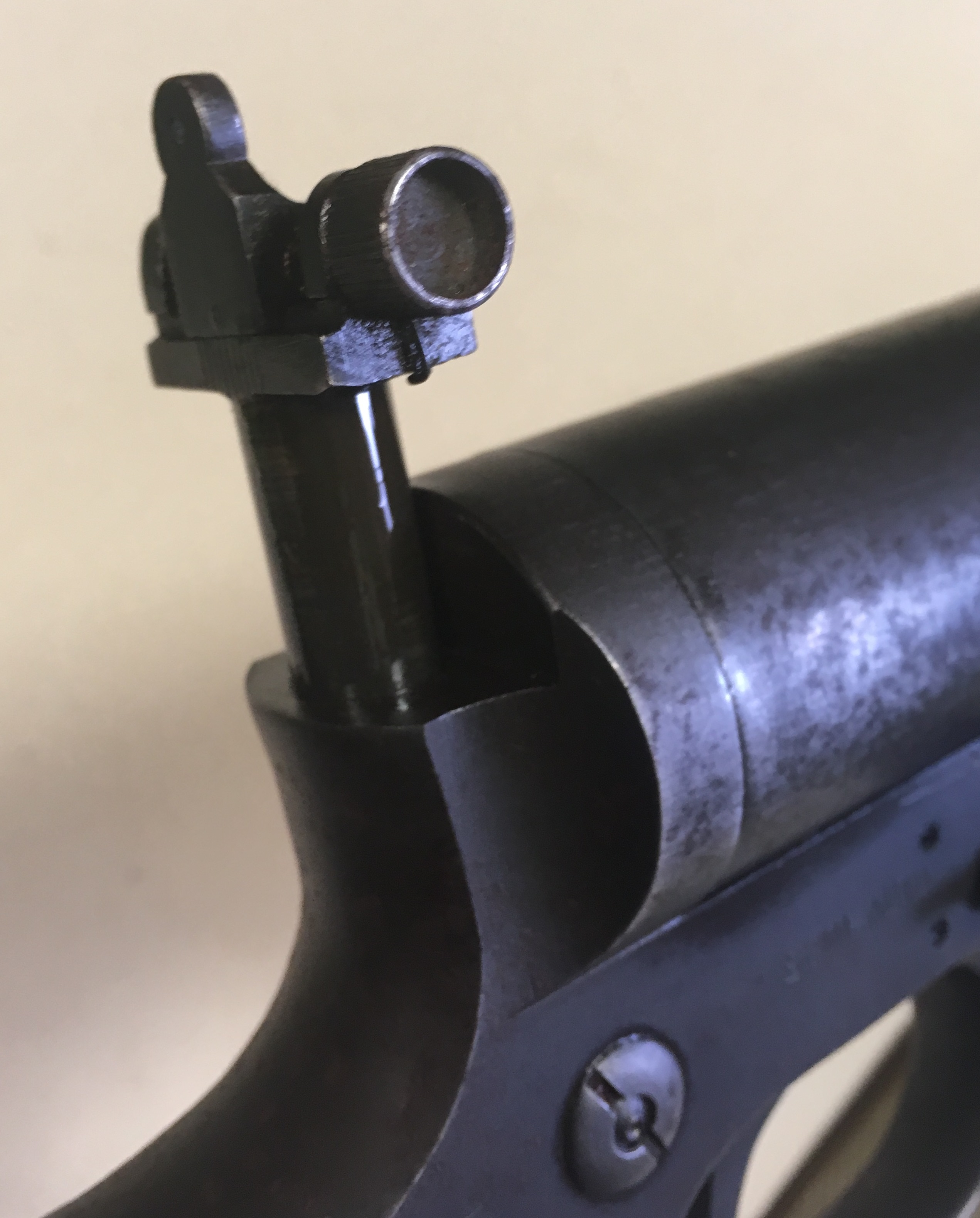

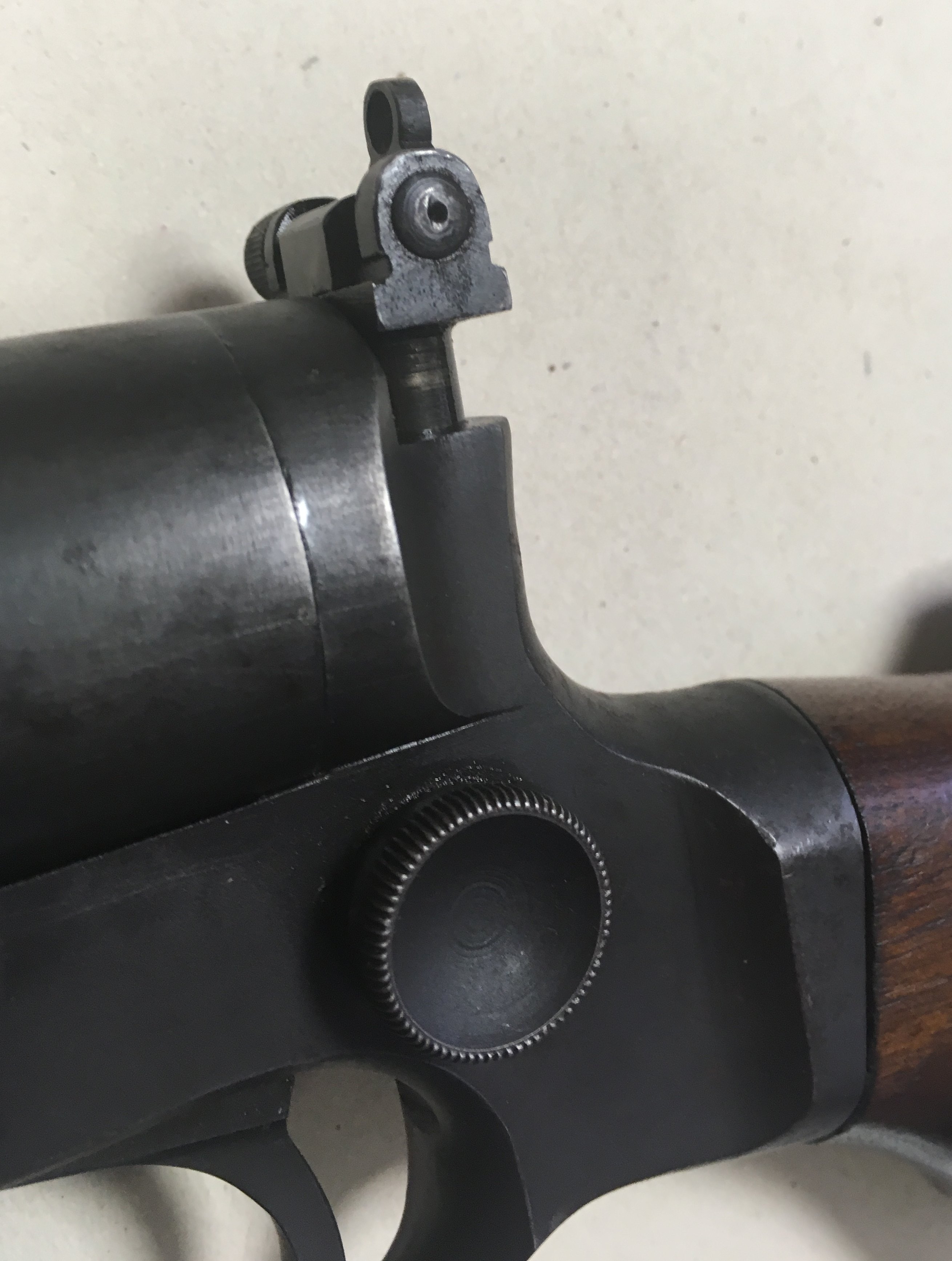

Les organes de visée sont constitués d'un guidon à lame placé sur une embase au bout du canon et d'une hausse graduée de 50 à 200 yards.

Marquages:
Sur la droite du bâti on trouve:
Le numéro de série disposé verticalement au niveau de l'embase de fixation de la culasse.


Origine: www.lehussard.fr

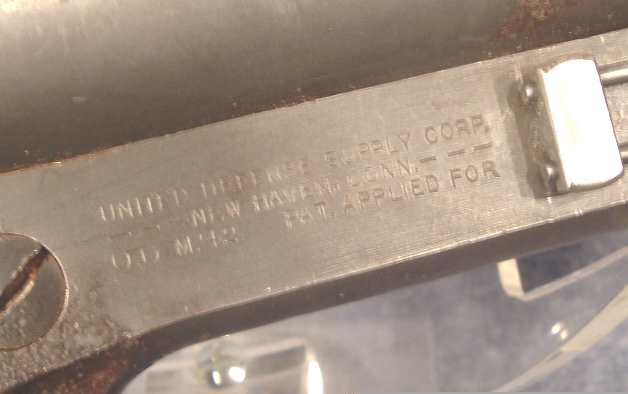

A gauche du bâti:
Le fabricant de l'arme,

UNITED DEFENSE SUPPLY CORP.
   ---NEW HAVEN CONN.---
UD M.442 PAT. APPLIED FOR

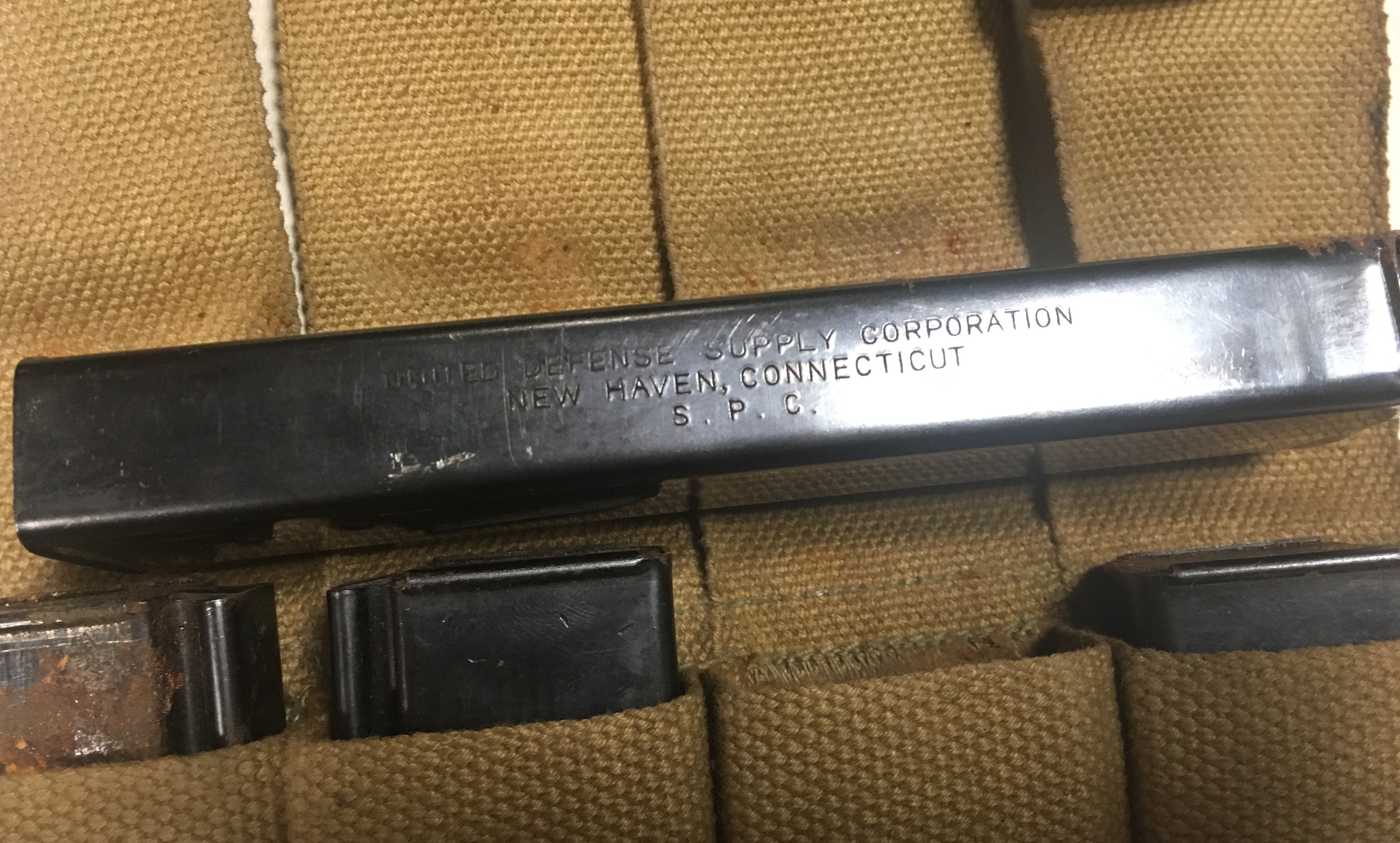

Sur l'avant du chargeur:

UNITED DEFENSE SUPPLY CORPORATION
     NEW HAVEN, CONNECTICUT
            S.P.G
