USA.

Type: Sabre-baïonnette modèle 1841 2ème type

Longueur 692 mm
Longueur de la lame 569 mm
Largeur de la lame à sa base 31,3 mm
Epaisseur de la lame à sa base 9,6 mm
Diamètre intérieur de la douille 22,7 mm

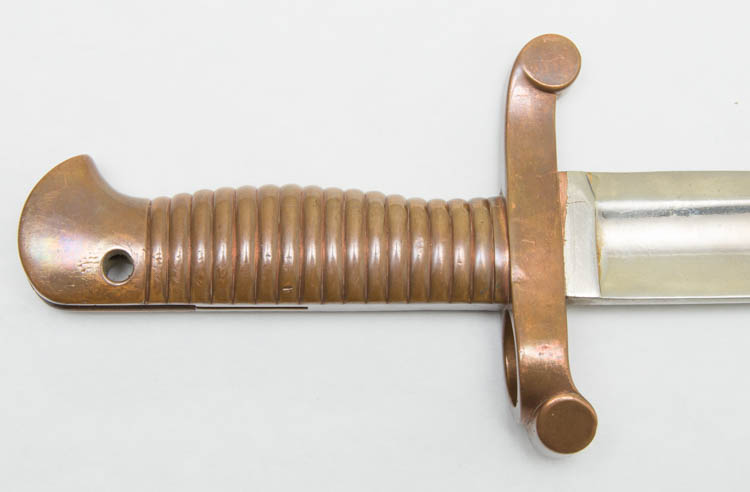

Poignée:En laiton cannelé, à 17 cordons, d'une seule pièce avec la croisière. Pommeau à bac. Court ressort droit tenu par une vis à droite. Bouton-poussoir à gauche. Rainure de fixation en T avec chanfrein sur 37 mm, se continuant par une rainure de directrice plus étroite et de 25 mm de long. Epaisse croisière droite avec bague au ras de la poignée surmontée d'un rouleau légèrement incliné vers l'avant et quillon à rouleau plat tourné vers l'avant. Rivet de soie arasé au talon du pommeau et rivet acier arasé transversal au milieu de la croisière.

Lame: Yatagan, à extrémité revenant très légèrement vers le dos. Ricasso court. Pan creux sur chaque face, long de 435 mm, à départ au carré et à extrémité arrondie.

Fourreau: Très semblable à celui du
premier type mais de courbure moins accentuée. Corps en cuir noir à garnitures en laiton tenues par deux rivets en cuivre. Chape à pontet, bouterolle asymétrique à gros bouton terminal sphérique. Couture médiane au dos.

Remarques: Cette baïonnette du 2ème est en tous points plus classique que celle du 1er type: courbure de lame, forme de poignée, système de fixation à douille simple et rainure de fixation suivie d'une rainure de directrice, comme on en rencontre sur nombre de sabres-baïonnettes US. En contrepartie, son utilisation exigeait une modification plus importante sur le fusil, et en particulier la mise en place sur le canon d'un tenon de fixation approprié. C'est la manufacture d'Harpers Ferry qui fut chargée des modifications à apporter au fusil et de la fabrication des baïonnettes.

Les baïonnettes fabriquées par Harpers Ferry ne portent que très peu de marquages. D'autres exemplaires fabriquées par Ames portent sur le ricasso à gauche en quatre lignes, Ames MF C°/CHICOPEE/MASS*1855 , sur la lame à droite, US/JR et les lettres JH au dos de la poignée.



Arme: Fusil modèle 1841.
