USA.

Type: Baïonnette d'entraînement à l'escrime, modèle 1909

Longueur	486 mm
Longueur de la lame	409 mm
Largeur	27,1 mm
Epaisseur	6 mm
Diamètre des douilles	19,6 mm
Diamètre de la douille arrière	20,7 mm

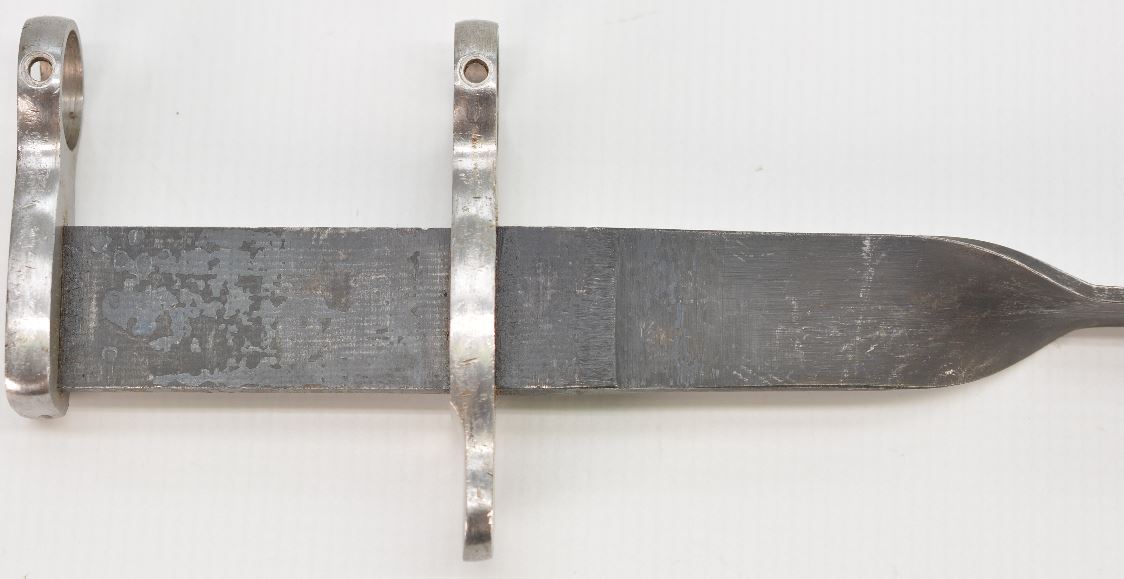

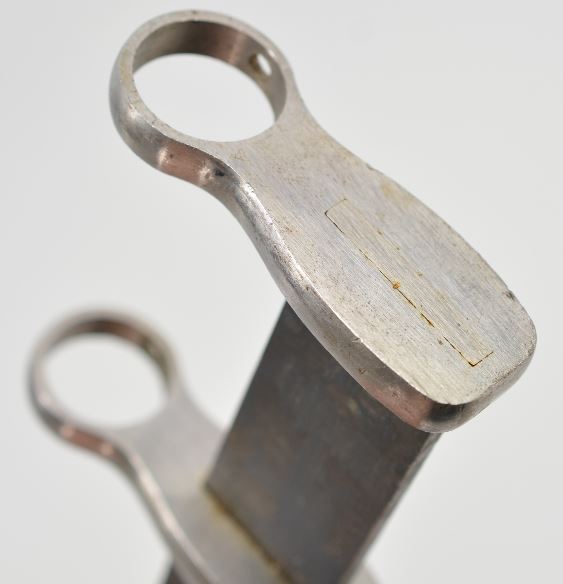

Poignée: Elle est constituée d'un fer plat qui est dans le prolongement de la lame. Elle porte à l'avant une croisière à bague et à petit quillon droit et, à l'arrière, une pièce analogue, également à bague, mais dépourvue de quillon, les deux pièces étant fixées au fer par deux rivets arasés. La partie plate de la poignée est bleuie, les deux croisières sont poli brillant.

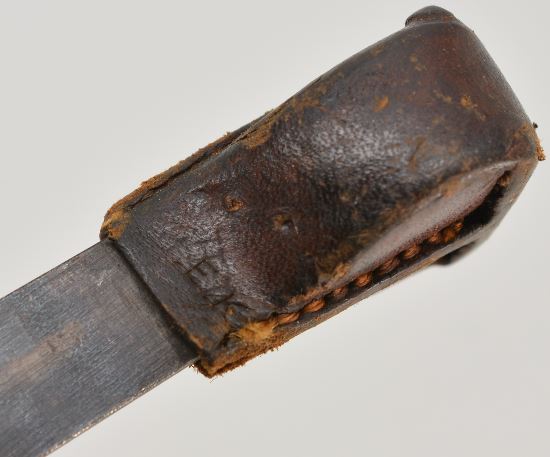

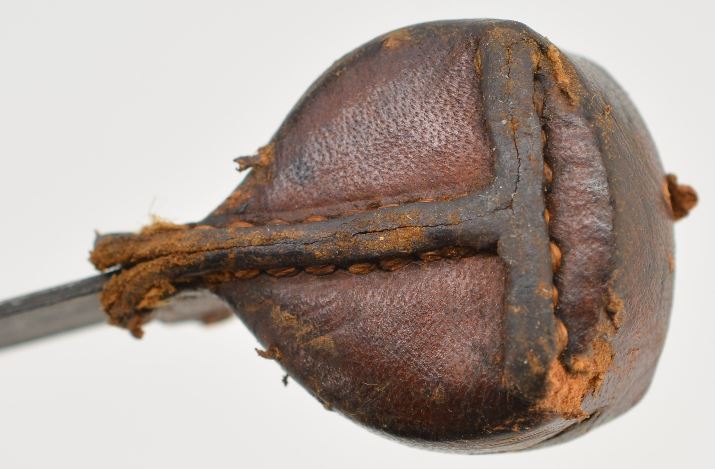

Lame: D'abord en prolongement du fer plat de la poignée sur 50 mm environ, elle est ensuite tordue à 90° ce qui améliore la flexibilité de l'arme. A partir de 17,5 mm de la croisière avant, elle est gainée de cuir fauve sur toute sa longueur avec couture sur les bords. Elle se termine par un tampon de cuir perpendiculaire au plan de la lame.



Remarques: Ces baïonnettes d'escrime étaient faites pour des fusils spéciaux d'entraînement. Les canons de ces derniers étaient percés de deux trous destinés à recevoir les vis de fixation passant à travers des deux trous que comportent les bagues de la baïonnette.

Arme: Fusil d'entraînement de type spécial.
