USA.

Type: Modèle 1816

Longueur 490 mm
Longueur de la lame 412 mm
Largeur de la lame à sa base 23,3 mm
Epaisseur de la lame à sa base 10,4 mm
Diamètre intérieur de la douille 21,4 mm
Longueur de la douille 76 mm

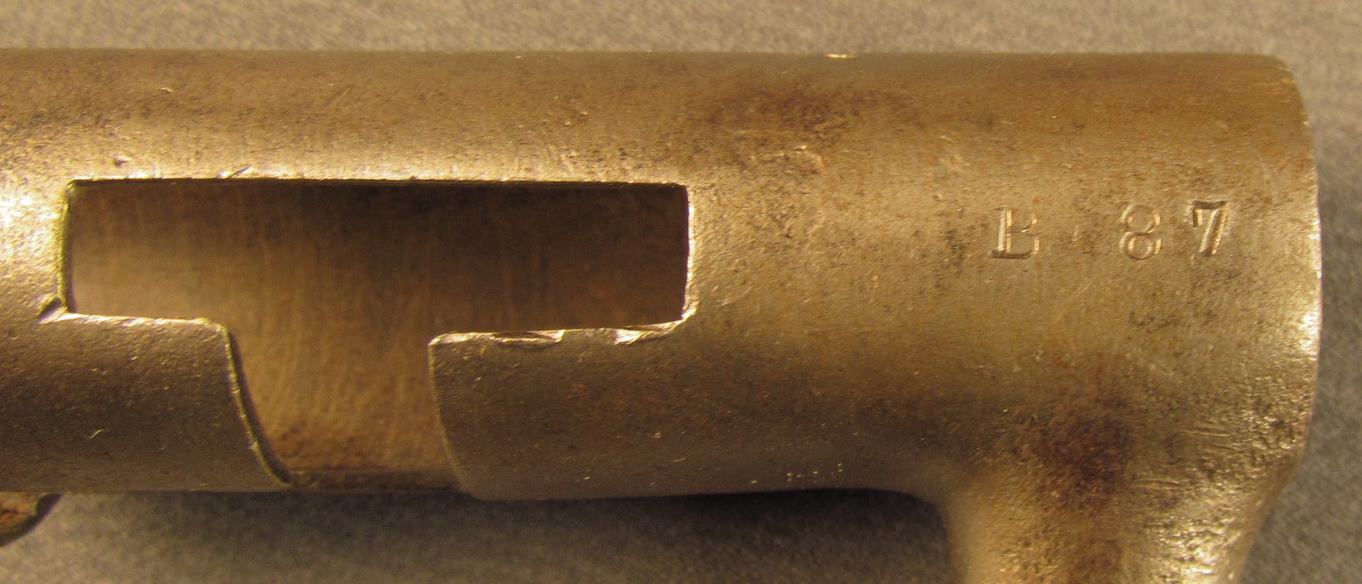

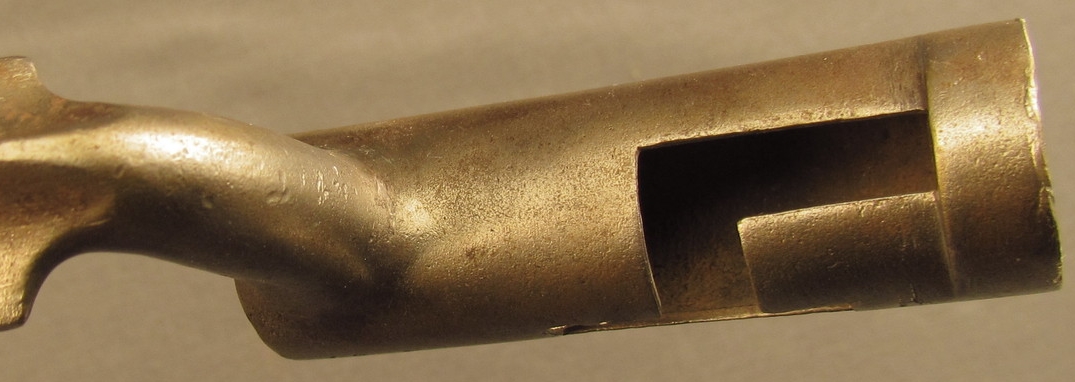

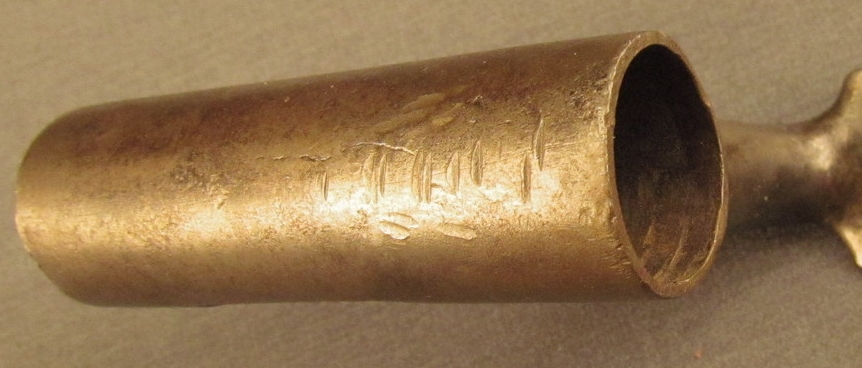

Douille: A fente en T, sans virole et à petit pontet arrière placé du côté du coude.

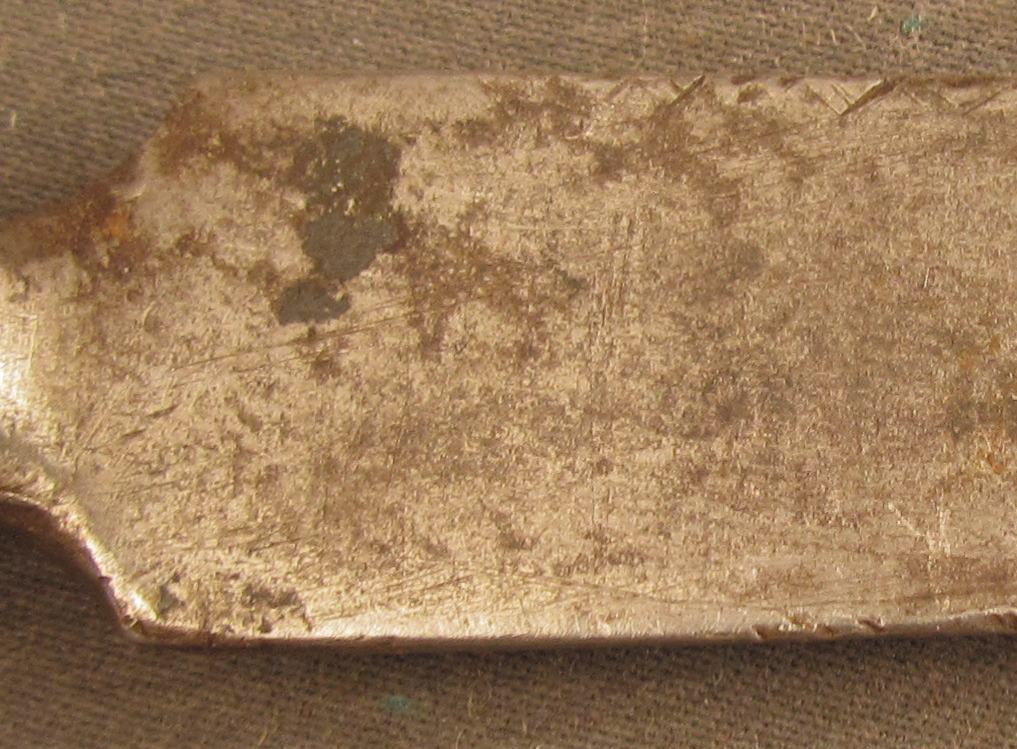

Lame: A oreilles. De section triangulaire à pans extérieures évidés. Face interne comportant une gouttière se prolongeant depuis la pointe sur 218 mm environ.

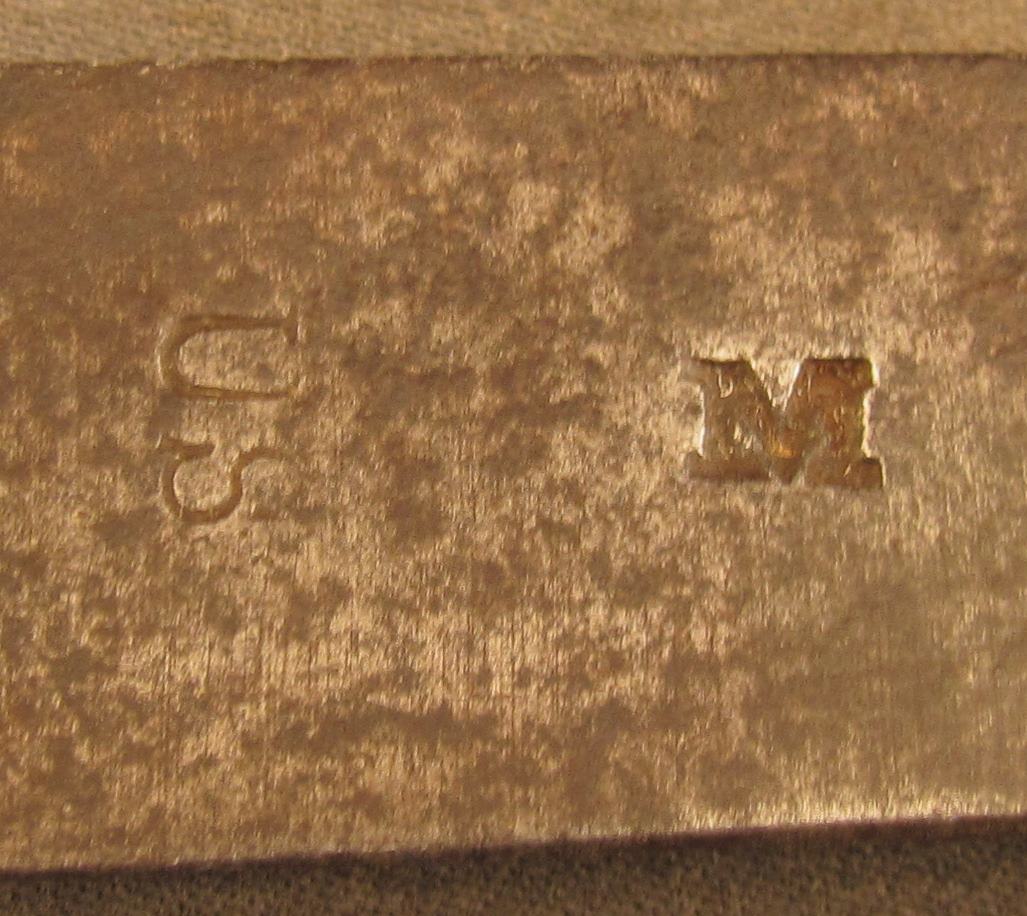

Remarques: Le modèle 1816 se caractérise essentiellement par la configuration de sa triple fente, la 3ème fente formant un T dont la branche arrière est plus courte que la branche avant, et par son petit pontet tourné du côté du coude. C'est le premier modèle américain présentant une relative uniformisation. Il existe cependant de nombreuses variantes, ce système ayant été en fabrication de 1816 à 1844. La face interne de la lame comporte une gouttière à extrémités arrondies dont la longueur peut varier de 180 à 240 mm. D'autres exemplaires en sont dépourvus. Les lames portent les lettres US au-dessus des initiales du contrôleur, d'autres, portent les lettres US au ras du coude, d'autres sont dépourvus de marquages.



Arme: Armement 1816.



Modèle 1816
