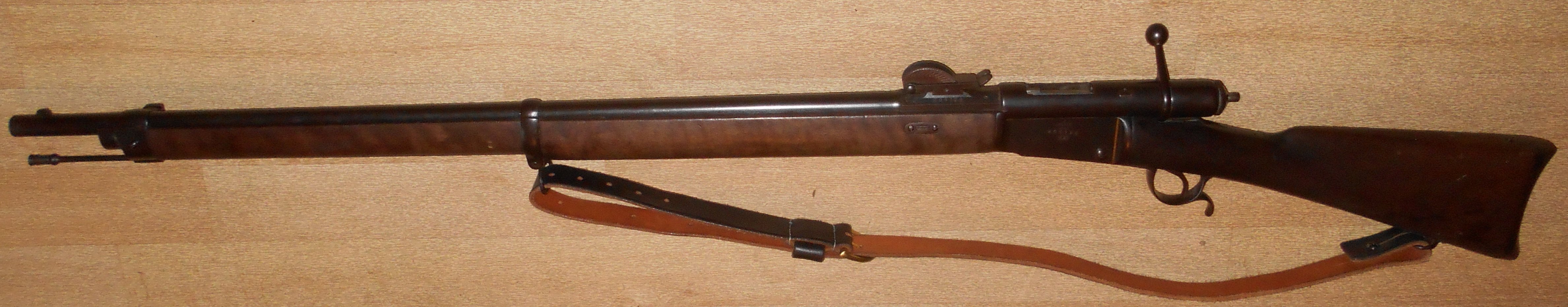

Vetterli modèle 1881





Caractéristiques:
Calibre: 10,4 mm.
Munition: 10,4 x 38.
Longueur totale: 1,325m.
Longueur du canon hors de la boîte culasse: 0,822 m.
Poids vide: 4,815 kg.
Capacité du magasin: Magasin tubulaire de 11 cartouches.
Pays: Suisse.

Description:

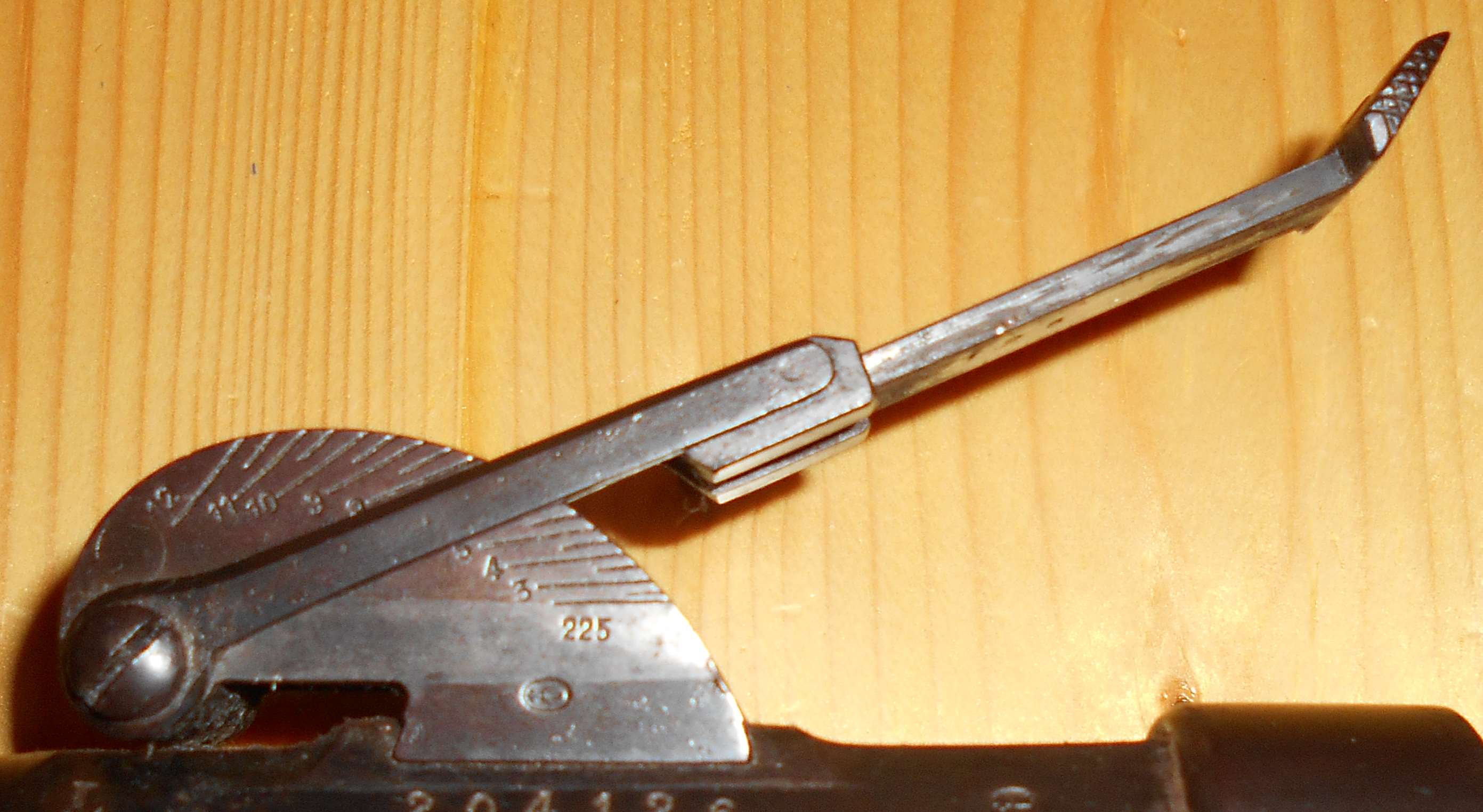

Le modèle 1881 est pratiquement identique au modèle 1878. La différence réside dans le système de visée mis au point par Rudolf Schmidt. Les joues de protection du pied de hausse sont un peu plus hautes, celle de gauche est graduée à l'extérieur de 250 à 1 200 mètres, de 50 en 50 mètres; dans sa position inférieure, la hausse correspond toujours à 225 mètres. La feuille de hausse se meut à l'intérieur des joues, mais elle est accompagnée à gauche par une lame de renfort. Pour tirer aux distance de 1 250 à 1 600 mètres, une rallonge à glissière sort de la feuille de hausse, mais alors le cran de mire domine le canon de 94 mm.



Marquages:

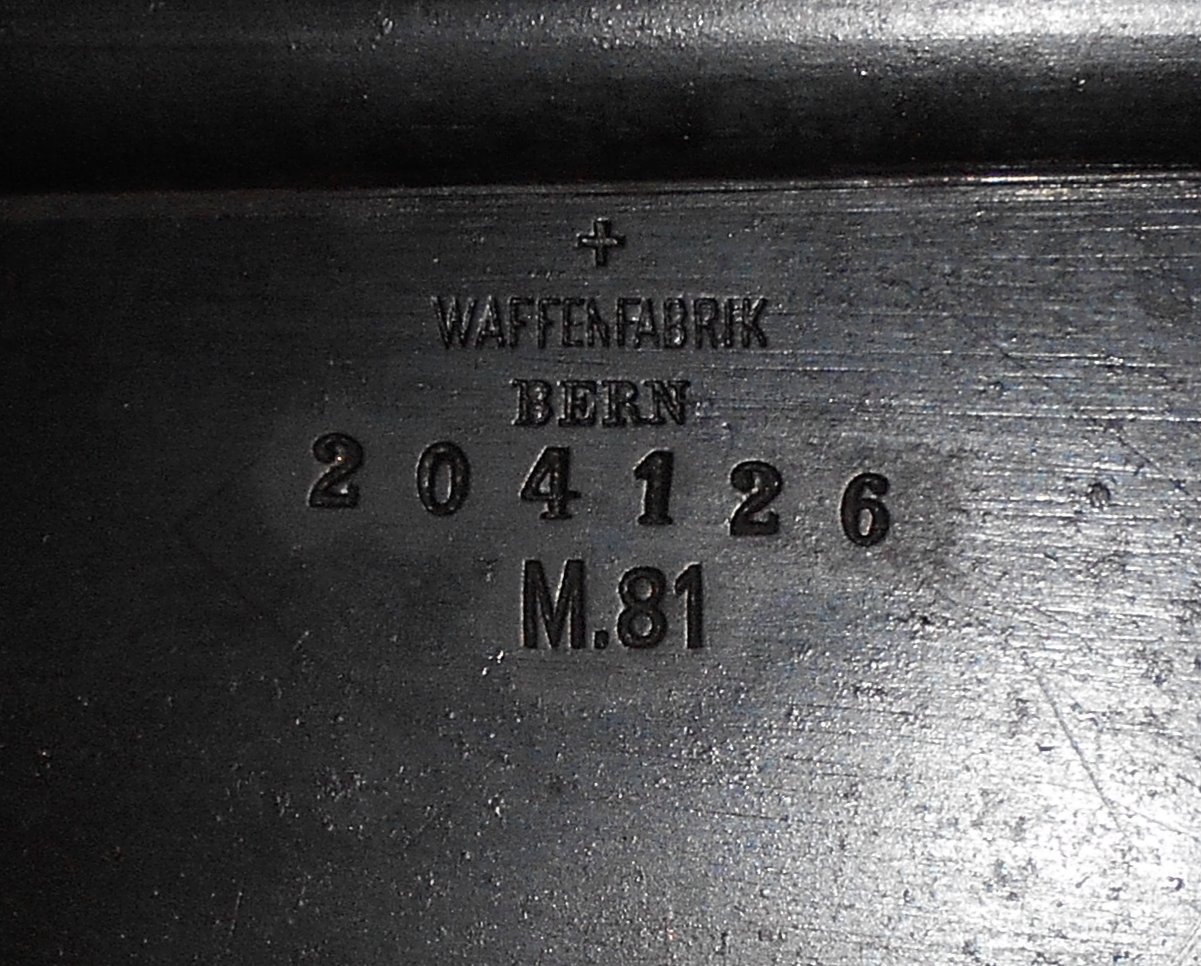

Sur le côté gauche du boîtier on trouve:

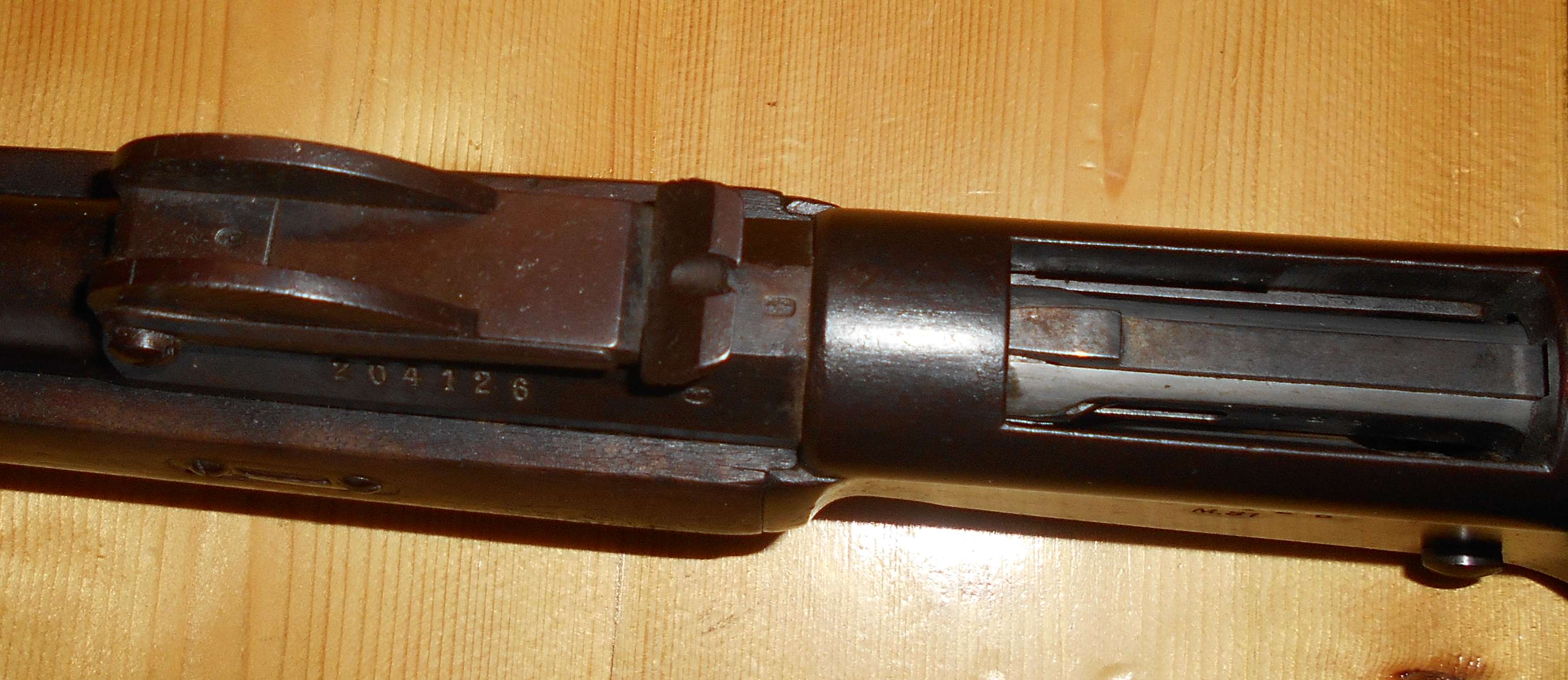

Le numéro de série se trouve sur le côté gauche du canon au niveau de hausse. Il se répète sur différentes pièces de l'arme.
