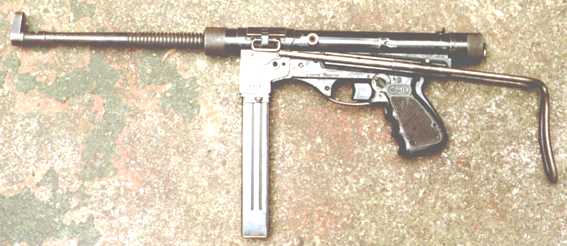

Vigneron



Caractéristiques:
Calibre: 9 mm Parabellum.
Munition: 9 x 19
Longueur totale sans crosse: 0,612 m.
Longueur crosse pliée: 0,708 m.
Longueur crosse dépliée entièrement: 0,887 m.
Longueur du canon: 0,305 m.
Poids sans chargeur: 3,000 kg.
Poids avec chargeur garni: 3,680 kg.
Capacité: 32 cartouches.
Cadence de tir théorique: 620 c/mn.
Pays: Belgique.

Description:
Le boîtier est de forme cylindrique, on y trouve:

A l'avant pas de vis sur lequel vient se visser la bague moletée qui assure la fixation du canon au boîtier.

Une fenêtre d'éjection découpée sur la portion droite du boîtier. Au repos, cette fenêtre est obturée par un volet métallique qui s'ouvre vers la droite, lorsque le levier d'armement est ramené vers l'arrière.

Le levier d'armement placé du côté gauche du boîtier.

La hausse en équerre soudée en haut et à l'arrière du boîtier. La hausse est à oeilleton sur les modèles M1 et à cran de mire sur les modèles M2. Cette hausse est réglée pour la distance de 50 mètres.

La bouche du canon porte deux orifices sur sa partie supérieure qui servent de limitateur de recul. La moitié avant du canon est lisse, la moitié arrière est dotée d'ailettes de refroidissement.

Les battants grenadières sont placés à l'avant du côté gauche du boîtier et à l'arrière du bouchon de fermeture du boîtier.

A l'avant, sous le boîtier se trouve le logement du chargeur et le verrou de ce dernier qui est situé sur le côté gauche.

La culasse mobile est une simple masse percutante cylindrique, le percuteur est fixe.

La carcasse en matière synthétique est moulée, elle est de couleur noire. L'arme est équipée d'une pédale de sécurité qu'il faut presser pour pouvoir manœuvrer le levier d'armement et faire feu.
A l'arrière de la détente, on trouve un sélecteur de tir à trois positions:

R = tir au coup par coup,
A = tir par rafales,
S = sûreté.

le pontet métallique est vissé à la carcasse.

La crosse coulisse à l'intérieur de douilles métalliques, elle peut prendre trois positions différentes.

Les pièces, sont phosphatées puis peintes en noir ou en gris clair mat.

Marquages:
Sur le logement du chargeur du côté gauche:

ABL pour armée belge/Belgische léger, suivi des deux derniers chiffes de l'année de fabrication. Les Vignerons destinés au Luxemburg sont marqué A.L.

La mention du modèle, VIG M1 ou VIG M2. On peut trouver des marquages avec le chiffre 1 refrappé du chiffre 2 sur les armes transformées.

Sur le côté droit on trouve:

Un dessin représentant le lion belge entouré d'une sorte de trident.

Sur la carcasse, on trouve:

Du côté gauche, la mention Licence Vigneron, les repères du sélecteur, R - A et S.

Le numéro de série figure sur le côté gauche du boîtier chargeur, il est reporté sous le compensateur de relèvement, sur le dessus de la culasse, à la face inférieure du pontet.
