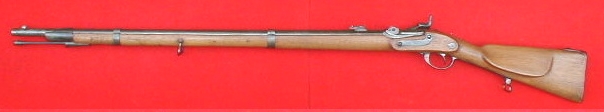

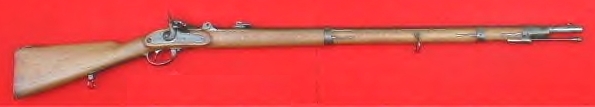

Wänzl 1867




Origine: www.CollectibleFirearms.com
Caractéristiques:
Calibre: 13,9 mm.
Munition: 14 x 33 R.
Longueur totale: 1,340 m.
Longueur avec baïonnette: 1,810 m.
Longueur du canon: 0,880 m.
Poids vide: 4,550 kg.
Capacité du magasin: 1 coup.
Pays: Autriche.

Description:
Il s'agit de la transformation du fusil à percussion Lorenz 1854 en arme à chargement par la culasse.

La monture est d'une seule pièce, la crosse comporte un appuie-joue.

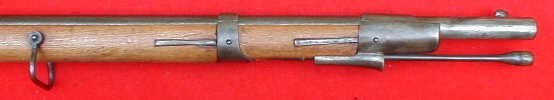

La platine à percussion est modifiée, elle est située à droite. Le canon est fixé au fût par deux capucines et un large embouchoir à bande. Une baguette de nettoyage est placée sous le canon.

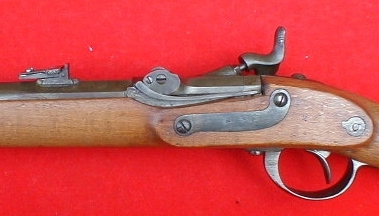

Le bloc culasse est articulé sur une charnière transversale et s'ouvre vers le haut. En se rabattant, le chien enclenche un téton qui vient verrouiller le bloc au niveau de sa section arrière.


Origine: www.CollectibleFirearms.com

Les organes de visée se composent d'un guidon nu et d'une hausse à curseur et planchette graduée de 400 à 1 100 pas.

Origine: www.CollectibleFirearms.com

Variantes:
Carabine Wänzl 1867.

Arme de précision destinée à équiper les chasseurs.

Mousqueton Wänzl 1867.

Version raccourcie du fusil décrit ci-dessus.

Le canon est fixé au fût par une grenadière et par un embouchoir.

La hausse est à cadran graduée de 100 à 500 pas.
