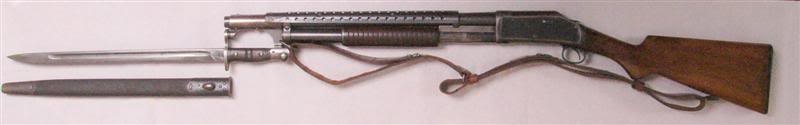

Winchester M 97
Caractéristiques:
Calibre: 12.
Longueur totale: 0,990 m.
Longueur avec baïonnette: 1,430 m.
Longueur du canon: 0,508 m.
Poids vide: 3,630 kg.
Capacité du magasin: 5 coups.
Pays: U.S.A.
Description:
Les Winchester M 97 furent fabriquées de 1897 à 1945.
La monture est en deux parties avec une crosse à poignée demi-pistolet. Il existe de légères différences en ce qui concerne la pente de la crosse, son épaisseur et l'échancrure du busc. La finition de la crosse est vernie.
La plaque de couche est en bakélite au monogramme de la marque, mais on peut aussi en trouver en acier ou en aluminium.

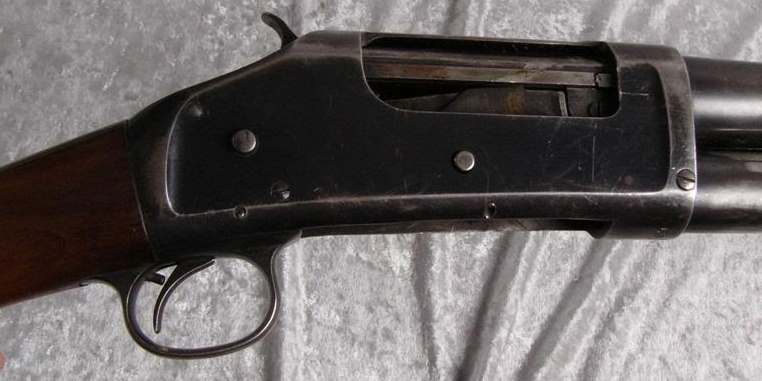

La boîte de culasse, de forme parallélépipédique, est à faces planes. La fenêtre d'éjection se situe à droite, on trouve une large échancrure pour l'alimentation à la partie basse.
Les armes dont le numéro est inférieur à 750 000 possèdent une boîte de culasse monobloc. Les suivants sont munis d'une boîte de culasse démontable.
Le canon est rond, il est foré au calibre 12 avec une chambre de 70 mm. Il est lisse sans chokage.
Le mécanisme de la Winchester 1897 comprend un système de mise à feu avec chien externe.

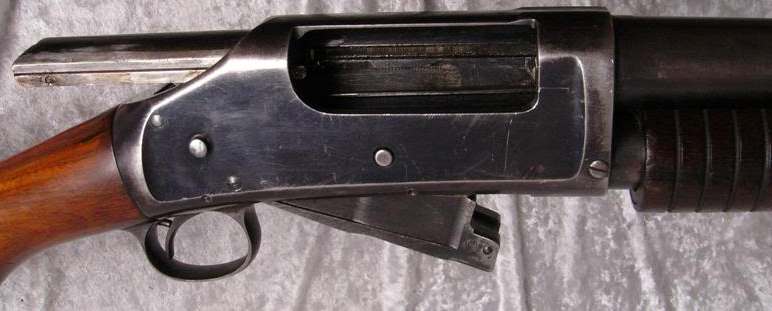

La culasse mobile est manoeuvrée par une bielle solidaire du fût, le verrouillage est assuré par l'élévateur qui immobilise la culasse et prend appui sur la carcasse.
Le fût est cylindrique, il comporte dix huit cannelures.

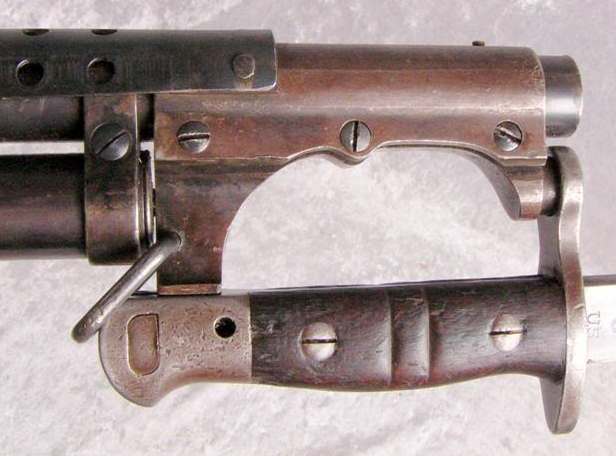

Le refroidisseur est en tôle perforée de trois séries de vingt-neuf trous. Il est rivé à un porte-baïonnette. Celui-ci est muni d'un guidon et d'un anneau de bretelle.
La finition est bronzée, les armes parkérisées ont été reconditionnées en arsenal.
Numérotation:
Les armes acquises par l'armée américaine portent les numéros suivants:
- de 614 000 à 750 000 Première Guerre Mondiale,
- de 915 000 à 956 000 Deuxième Guerre Mondiale.
Marquages:
Les armes dont le numéro est inférieur à 750 000 n'ont pas de marquages sur la crosse. Les autres peuvent recevoir le sigle de l'Ordnance sur la face droite, plus tard
les initiales du contrôleur dans un cartouche rectangulaire.

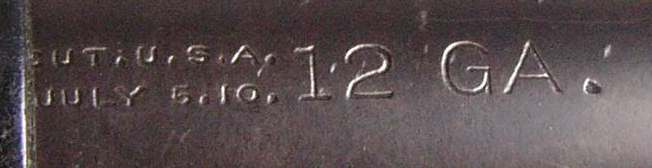

Sur la partie gauche du canon on trouve pour celles de 14-18:
MANUFACTURED BY THE WINCHESTER REPEATING ARMS CO.
NEW HAVEN. CONN. U.S.A /
PAT NOV 25.90DEC.6.92.JULY21.96
FEB.28.98.OCT.16.1900.DEC.25.06
JULY.5.10
12 GA CYL
Pour celle de 39-45:
MODEL 97 - WINCHESTER - 12 GA
TRADE MARK
et plus loin:
2_CHAM.
CYL
Du coté droit:
MADE IN U.S.A. WINCHESTER REPEATING
ARMS CO.NEW HAVEN. CONN. U.S.A. /
PAT NOV.25.90.DEC.6.92.JULY.21.96.
FEB.28.98.OCT.16.1900.DEC.25.06.
JULY.5.10.

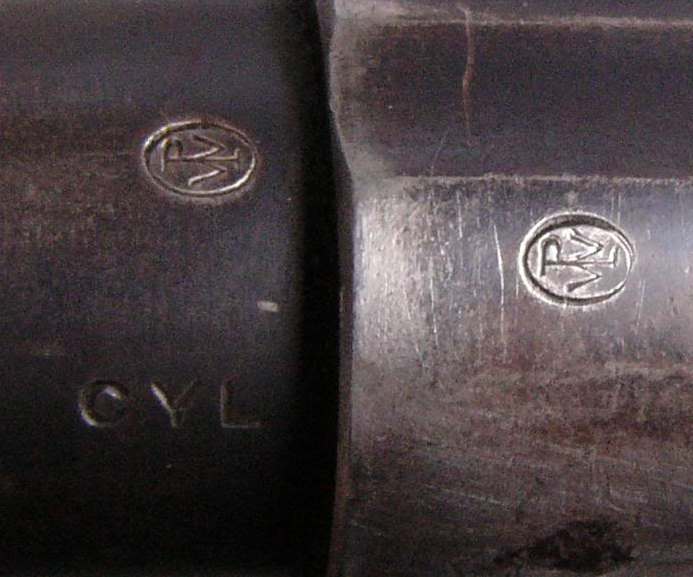

Sur le dessus au niveau de la chambre, la grenade de l'Ordnance, le poinçon d'épreuve du fabricant et parfois l'année de fabrication.

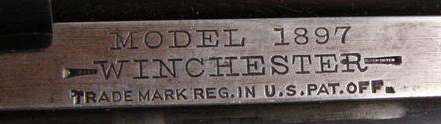

Les bielles des armes de la Première Guerre Mondiale sont marquées:
Celles de 39-45 ne sont pas marquées.
Le refroidisseur est marqué sur la droite:
PAT. APPL. FOR ou PAT. Jan. 15 & Mar. 19. 1918 ou W.
