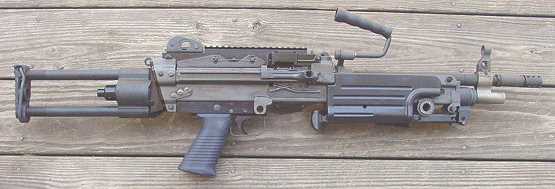

XM 249 (Minimi)




Photos: origine Internet.

Caractéristiques:
Calibre: .223.
Munition: .223 Remington.
Longueur totale: 1,050 m.
Poids: 6,500 kg.
Cadence de tir: 750 à 1 000 c/mn.
Pays: U.S.A.

Description:
La boîte de culasse est en tôle emboutie, deux éléments la composent:

- un bâti en forme de U dans le quel sont rivées deux membrures usinées qui servent de guide à la culasse mobile,
- et d'un couvercle.

L'ensemble mobile est formé d'une pièce de manœuvre solidaire du piston et d'une tête mobile qui vient se verrouiller dans une rallonge du canon.

Le mécanisme d'alimentation est formé d'un bras oscillant placé dans le couvre-culasse. Il est actionné par la pièce de manœuvre et assure l'avance de la bande.

Le mécanisme de détente est contenu dans la partie basse du bâti où se trouve également la poignée pistolet.

Un refroidisseur perforé prolonge la carcasse tandis qu'un garde-main en matière plastique facilite la préhension.

Le canon est interchangeable, il possède un frein de bouche, une poignée de transport et de manutention.

La frète de prise des gaz porte le guidon ainsi qu'un régulateur qui permet de faire varier la quantité de gaz admise dans le canon afin d'assurer le fonctionnement en toutes conditions. Le cylindre à gaz est situé sous le canon, il sert également de support au bipied.

La crosse est en aluminium, elle comporte une épaulière.

Marquages:
Sur le côté droit on trouve:
