Ball





Caractéristiques:
Munition: .56-50.
Longueur totale: 0,950 m.
Longueur du canon: 0,520 m.
Poids: 3,400 kg.
Capacité du magasin: 7 cartouches.
Pays: U.S.A.

Généralités:
Avec la carabine Ball, nous abordons une des armes les plus abouties de la période de la guerre de sécession. Son créateur Albert Ball est né a Boylston dans le Massachusetts le 7 Mai 1835. Après avoir travaillé pour plusieurs industriels de l'armement de la région de Worcester, c'est sous l'égide de E.G. Lamson qu'il obtient son brevet N° 38.935 le 23 Juin 1863.

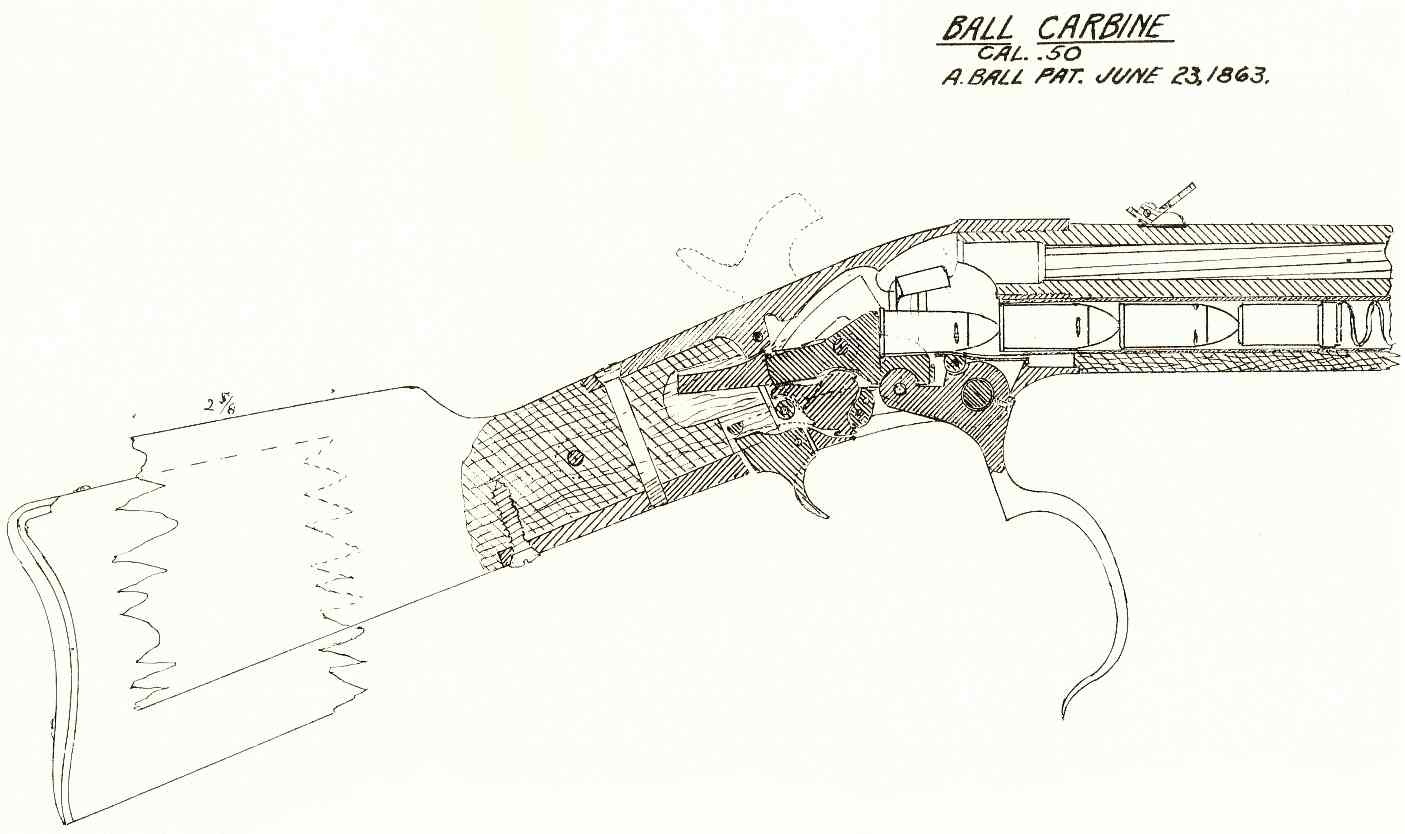

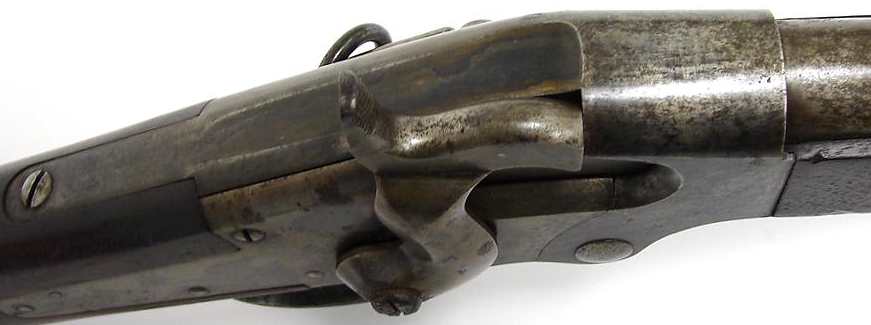

La manière la plus simple de décrire le mécanisme de cette arme est de la comparer a un croisement entre un mécanisme Spencer, dont il reprend la mécanique interne, et un système d'alimentation Henry dont il reprend le magasine tubulaire situé sous le canon. Toutefois, tel qu'il est breveté, le système Ball comporte quelques particularités, notamment le fait que le levier d'armement ne peut être actionné qu'avec le chien en position mi-armé ainsi que l'alimentation du magasin de sept cartouches qui se fait par la portière d'éjection latérale du coté droit.

Cette arme ne fut jamais distribuée ni employée, les 1000 exemplaires fabriqués furent stocker et revendus en 1901 sur le marché civil. Sa production se poursuivie cependant pour le marché civile jusqu'en 1867. Le nombre total d'arme fabriqué est de 1500.

Marquages:

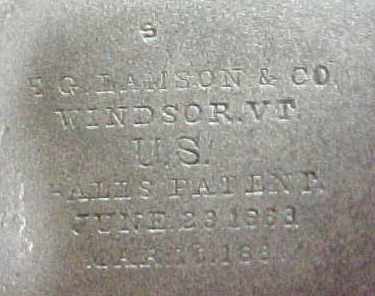

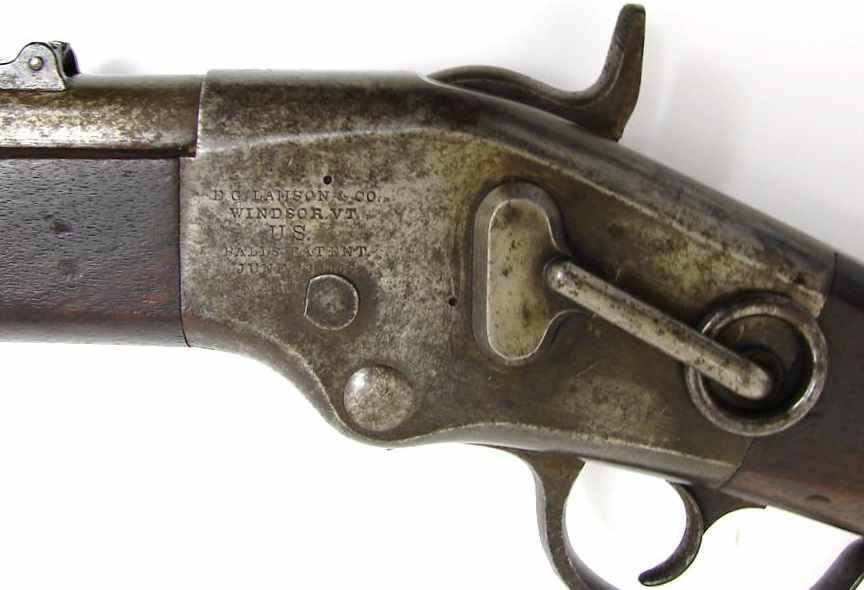

Sur le côté gauche du boîtier on trouve:

E.G. LAMSON 1 CO.

WINDSOR VT

U.S.

BALL'S PATENT

JUNE 23.1863

MARCH 15.1864

Le numéro de série est indiqué à l'intérieur du boîtier et sur la plaque latérale de ce dernier.
