Fusil de dragon Berdan n°2 Mle 1870





Caractéristiques:
Calibre: 10,6 mm.
Munition: 10,6 x 58 R.
Longueur totale: 1,230 m.
Longueur du canon: 0,717 m.
Poids vide: 3,400 kg.
Capacité du magasin: 1 coup.
Pays: U.R.S.S.

Généralités:
Peu différent du Berdan I dans son organisation générale et tirant la même munition, le Berdan II se caractérise par une nouvelle culasse mobile. Pendant la guerre russo-turque (1877-1878), le Berdan II n'était pas l'arme la plus répandue et de nombreux combattant se trouvaient encore doté du fusil Krnka.

Description:

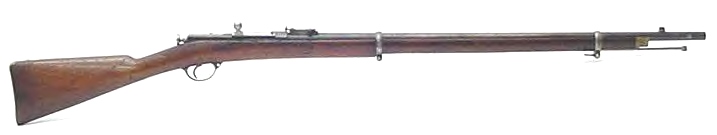

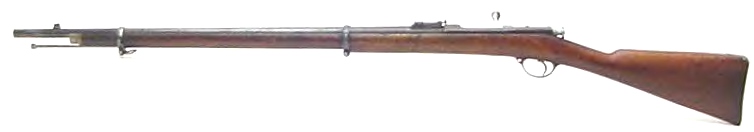

La monture est d'une seule pièce à crosse anglaise. La crosse est en noyer ou en bouleau.

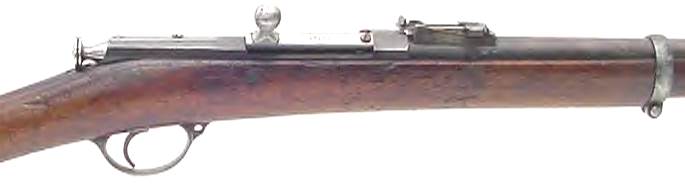

Le canon est de section ronde, il est maintenu au fût par une grenadière et une capucine. Une baguette prend place sous le canon. La boîte de culasse est à pans, elle est fendue à sa partie supérieure pour le passage de levier d'armement.

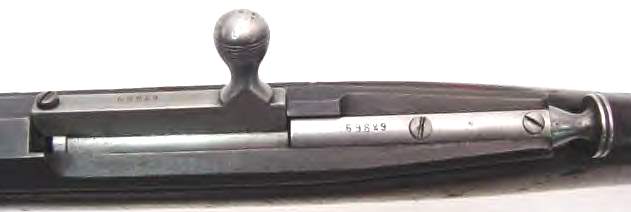

La culasse mobile est à verrou. Elle est composée d'un cylindre portant un levier d'armement en forme de bouton poire. Le cylindre est traversé par le chien porte-percuteur. Le verrouillage est assuré par l'embase du levier d'armement qui prend appui sur la paroi droite de la boîte de culasse.

Pour mettre l'arme en sécurité, il faut presser la détente et retenir le chien pour amener celui-ci en position demi-armé. Cette opération bloque également la culasse.

Les organes de visée sont constitués d'un guidon nu et d'une hausse à curseur et planchette graduée de 200 à 1 600 arshins.

Constructeurs:
Colt Patent Firearms Manufacturing Company, Hartford, U.S.A. (Connecticut).

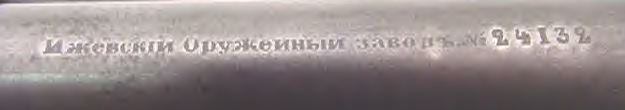

Fabriques d'armes du Tsar de Toula , Ijevsk et Sestrojevsk.
