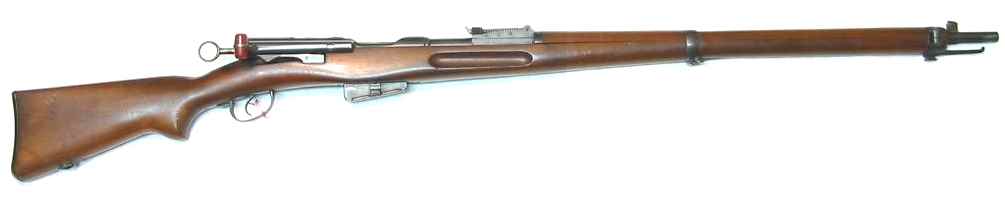

Schmidt-Rubin modell 1896/11 en 22 LR


Origine: www.army-discount.com

Caractéristiques:
Calibre: 22 LR.
Longueur totale: 1,302 m.
Longueur du canon: 0,780 m.
Poids vide: 4,400 kg.
Capacité du magasin: 1 coup.
Pays: Suisse.

Description:
La crosse est en noyer verni. Le garde-main est protégé par un anneau métallique au niveau de la hausse. Il isole le canon et évite que les vibrations de l'air surchauffé ne gène la prise de visée du tireur.

Le fût possède deux encoches longitudinales de préhension. Une encoche est crée pour loger la plaque de pontet et les mécanismes avec le boîtier de culasse.

Les garnitures comprennent:

- L'embouchoir, sa charnière, sa vis, la tige de faisceau, le tenon de baïonnette.
- L'anneau grenadière avec sa vis et son ressort de maintien.
- La plaque de pontet.
- Le pontet.
- La vis à bois avec sa tête et la bride de bretelle.
- La plaque de couche et ses deux vis.
- Le bouchon de canon en acier ou en laiton.
- Le chargeur.

Le canon est vissé sur la boîte de culasse. Un logement est usiné pour loger la griffe de l'extracteur dans la tête interne du canon.

Extérieurement, on trouve en sous face, de part et d'autre de l'ouverture de magasin, deux filetages de 5 mm recevant les vis d'assemblage avec le fût et un troisième en queue, l'échancrure avec le logement du chargeur usiné dans la même masse, le passage de la détente ainsi que le logement de la gâchette et de son ressort.

Sur le dessus de l'arme, on trouve l'ouverture pour l'alimentation.

La culasse mobile est composé de neuf pièces:

- Le corps de culasse qui est prolongé par l'obturateur.
- L'extracteur maintenu contre l'obturateur.
- Le percuteur excentré.
- La broche de percussion frappant le percuteur.
- La tige de percussion prolongée par un anneau d'armement.
- Le ressort de percussion.
- La douille de fermeture est constituée d'un manchon avec deux tenons de verrouillage.
- L'écrou de fermeture se vissant sur le corps de culasse.
- Le verrou et son levier d'armement.

Toutes ces pièces sont usinées dans la masse et polies miroir.

Les organes de visée sont constitués d'une hausse à planchette graduée de 300 à 2000 mètres de 100 en 100 mètres ainsi que sur les parois latérales du support avec les chiffres 5.10.15. Elle possède un curseur de réglage avec un piston de blocage. Un ressort à lame assure son plaquage sur la rampe.

Le guidon est réglable par déplacement latéral à l'aide d'un appareil de réglage.
