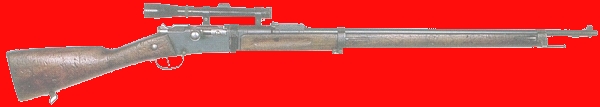

Lebel Mle 1886/93 de tireur d'élite


Plus de photos de la lunette Mle 1916 ICI



Caractéristiques:
Calibre: 8 mm.
Munition: 8 x 50 R.
Longueur totale: 1,305 m.
Longueur avec baïonnette: 1,825 m.
Longueur du canon: 0,800 m.
Poids vide: 4,180 kg.
Poids chargé: 4,415 kg.
Capacité du magasin: 8 cartouches.
Pays: France.

Description:
Il s'agit d'un fusil Lebel Mle 1886/93 normal sur lequel est montée une lunette Mle 1916, 1917 ou 1921.

Ces lunettes portent sur le tronc de cône de l'oculaire le même numéro matricule que le fusil auquel elles sont destinées et pour lequel le réglage à été effectué en manufacture.

Le Mle 1916 et Mle 1921, se montent sur un fusil modifié sur lequel est fixé sur le côté gauche le support de lunette. La lunette vient se monter sur le support de lunette grâce à un loquet.

La lunette Mle 1917 se monte sur une arme qui ne reçoit aucunes modifications.

Les lunettes Mle 1916 et 1917 possède un grossissement de 3, le tambour de hausse est graduée de 80 à 800 m.

La lunette Mle 1921 conserve le grossissement de 3 avec un tambour gradué de 800 à 1 200 m.
