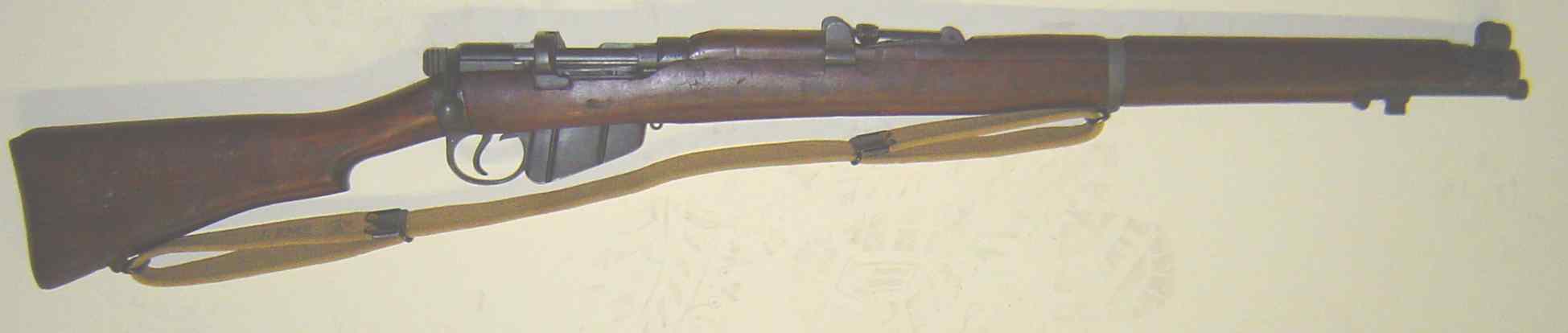

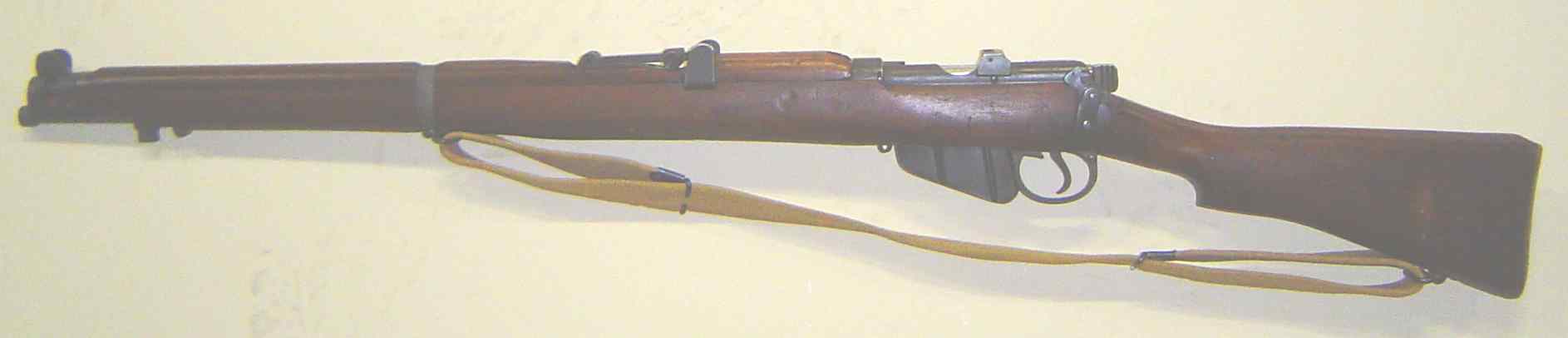

.22 RF short rifle n° 2 (Lee Enfield)

.22 RF short rifle n° 2 (Lee Enfield)

.22 RF short rifle n° 2 (Lee Enfield)


Caractéristiques:

Calibre: 22 LR.
Longueur totale: 1,130 m.
Longueur du canon: 0,640 m.
Poids vide: 4,100 kg.
Capacité du magasin: 1 coup.
Pays: Grande-Bretagne.

Description:
L'arme à conservée l'aspect et les dimensions du fusil n°1 (SMLE N°1 Mark III).

Toutes les pièces métalliques sont bronzées.

L'ensemble de la monture est en hêtre, elle se compose de quatre parties:

- La crosse insérée dans l'anneau du boîtier et maintenue par une vis dans son axe.
- Le fût, long, encastré entre l'embouchoir et l'anneau du boîtier, enveloppant canon et mécanisme et ses encoches correspondantes.
- Les deux pièces du devant enserrant le pied de hausse et coiffant tout le canon.

Les garnitures comprennent:

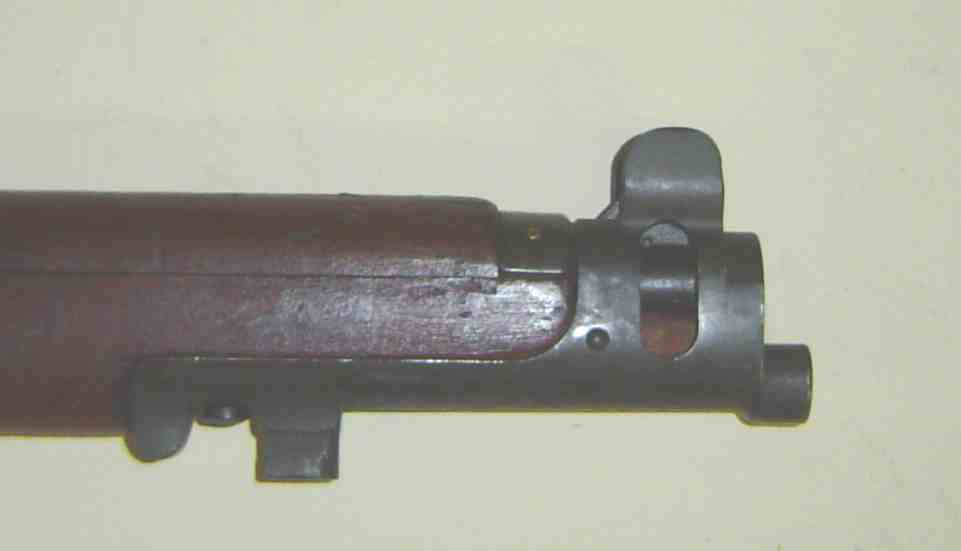

- L'embouchoir qui est usiné dans la masse.



- L'anneau inférieur avec le passant de bretelle.
- La pièce formant joue de protection de la hausse est vissée au fût.

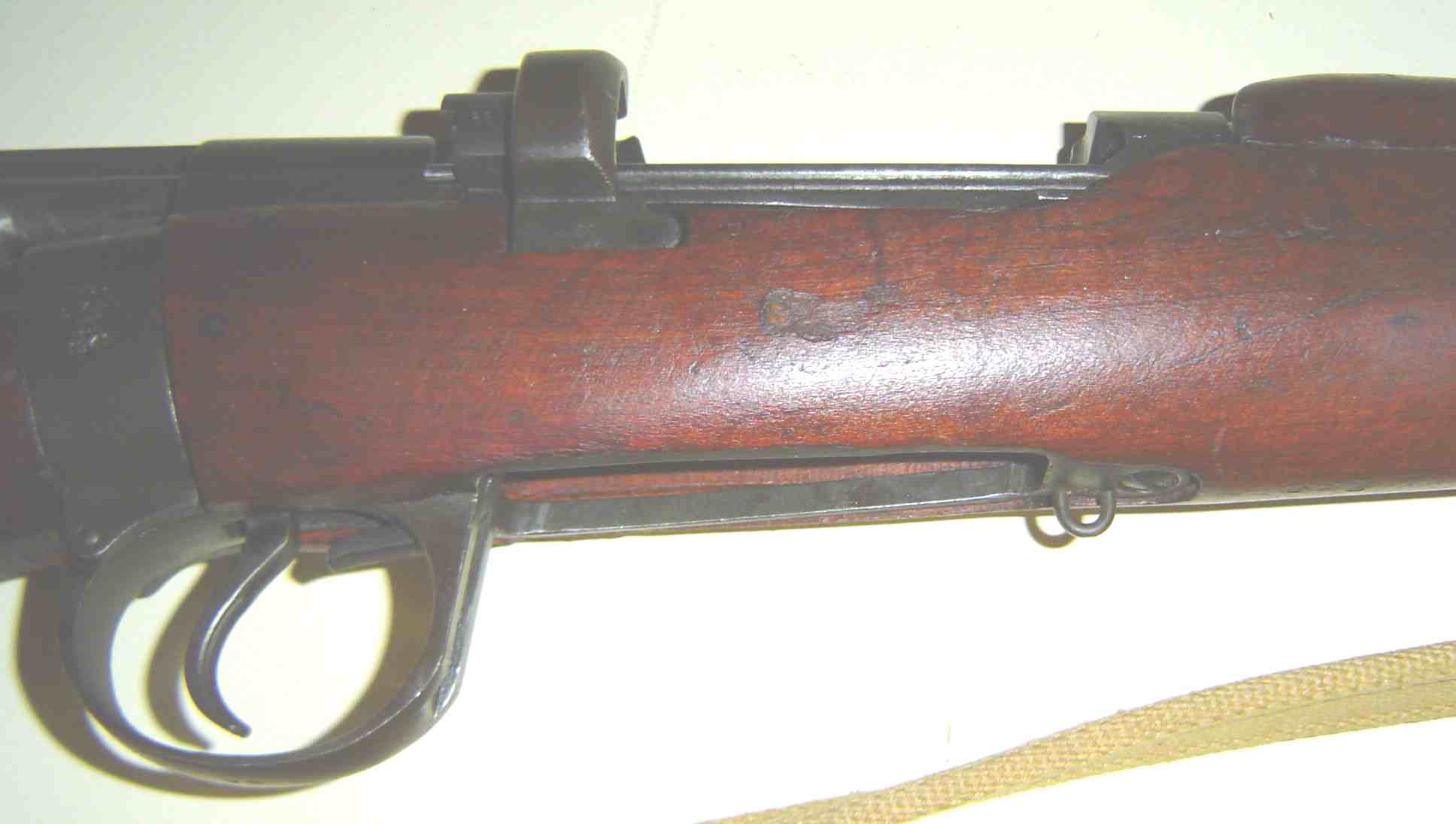

- Le pontet avec le passage du chargeur.



- Les deux vis de maintien sur le boîtier de culasse.
- La vis à bois avec sa tête et l'anneau de bretelle.
- La plaque de couche en laiton avec deux vis de maintien et sa trappe d'accès au logement de crosse pour l'entretien.
- La bretelle.

Le canon possède 8 rayures à droite au pas de 40 cm. On retrouve le logement pour la griffe de l'extracteur usiné dans la tête interne du canon. Ce canon est monté flottant entre le fût et le devant de l'arme avec un appui sur ressort en arrière de l'embouchoir et un anneau cylindrique au niveau inférieur qui empêche que son serrage ne mette en contact avec le canon le devant ou le fût.

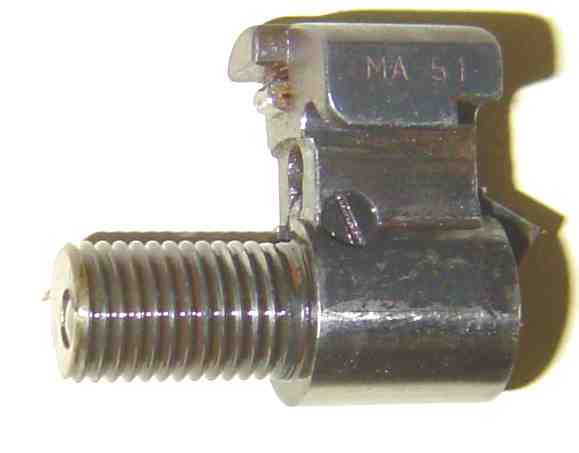

La culasse reprend les dimensions du modèle en calibre 303. Elle est constituée d'un manchon creux usiné avec le levier d'armement et deux tenons de verrouillages. La tête de culasse se visse dans le manchon de culasse par un cylindre fileté de 17,5 mm de long.

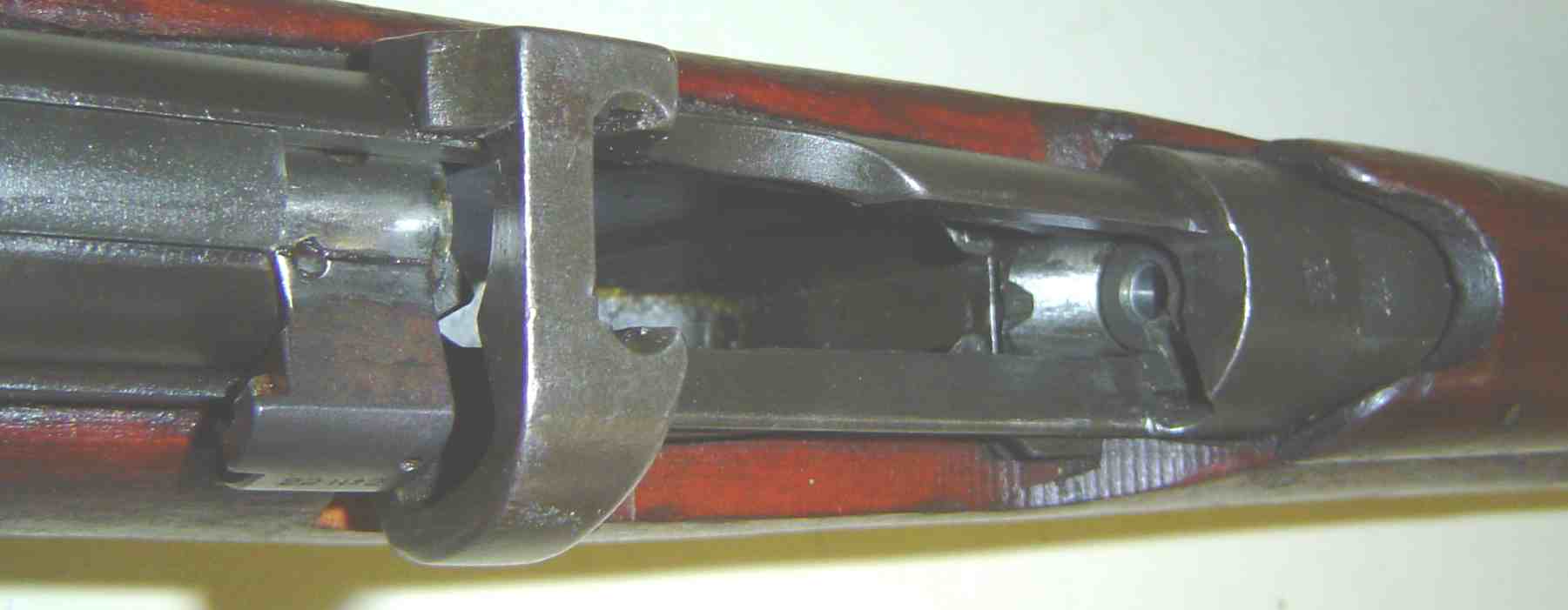

Le mécanisme de sûreté est logé dans le bord arrière gauche du boîtier de culasse, sur un axe horizontal. Son action bloque l'ouverture de la culasse et le chien en positon armé.

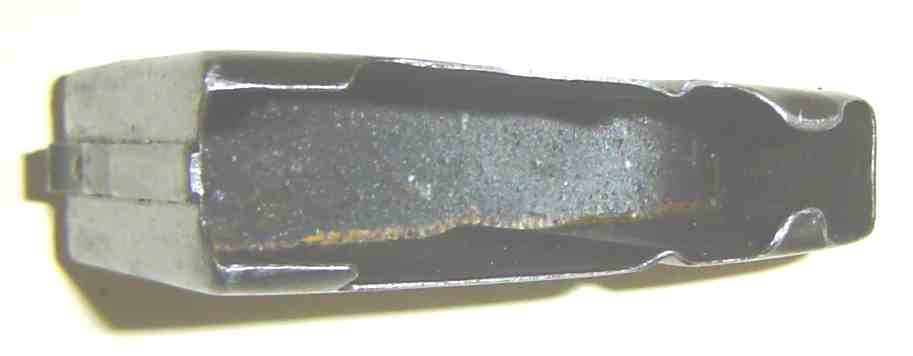

Le chargeur est celui d'origine qui est évidé.

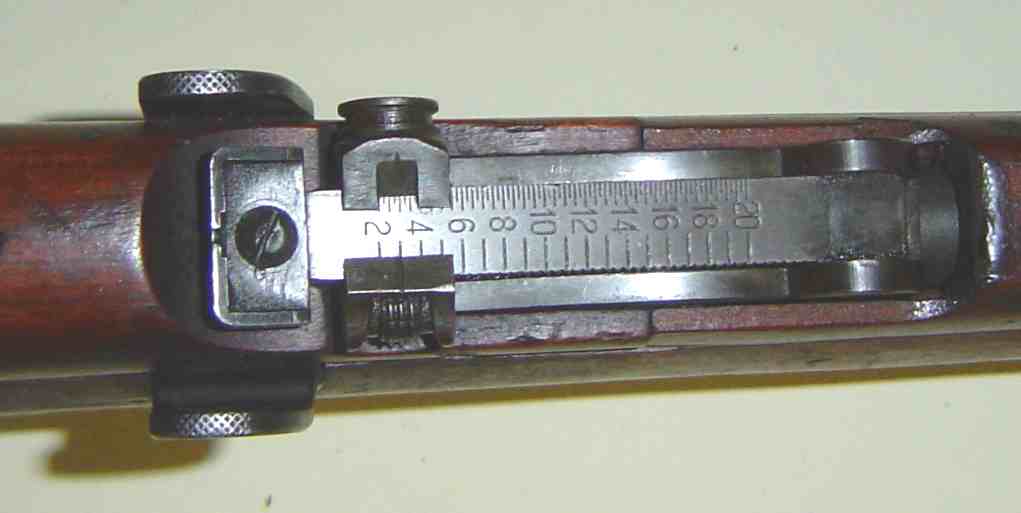

Les organes de visée sont constitués d'une hausse cylindrique brasée à l'étain sur le canon. La planchette de hausse est frappée des graduations 200 à 2000 yards, de 200 yards en 200 yards.

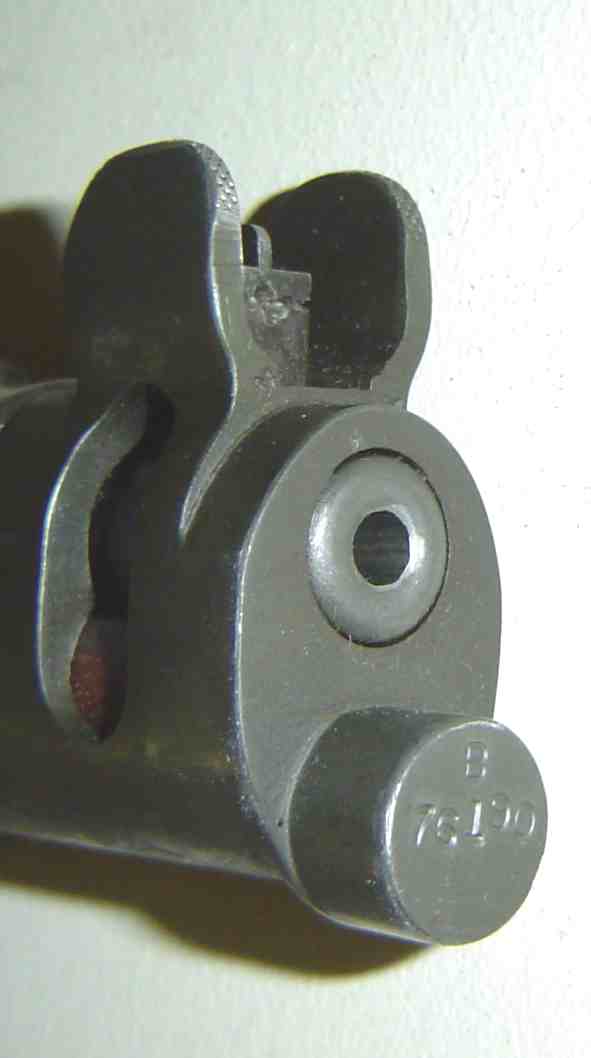

Les graduations 20, 100 et 200 yards ont été rajoutées pour le tir des munitions de 22 LR, et d'un guidon protégé par deux oreilles.



Marquages:

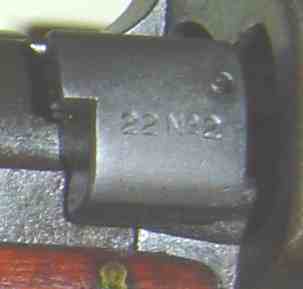

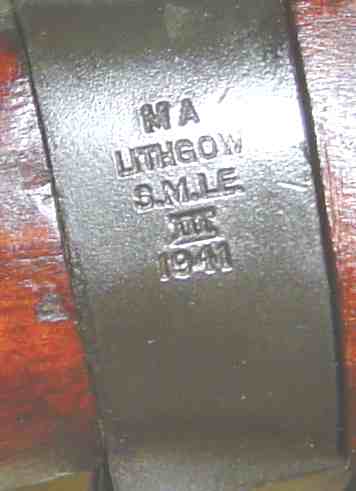

Sur l'anneau de crosse on trouve:



Sur la tête de culasse:

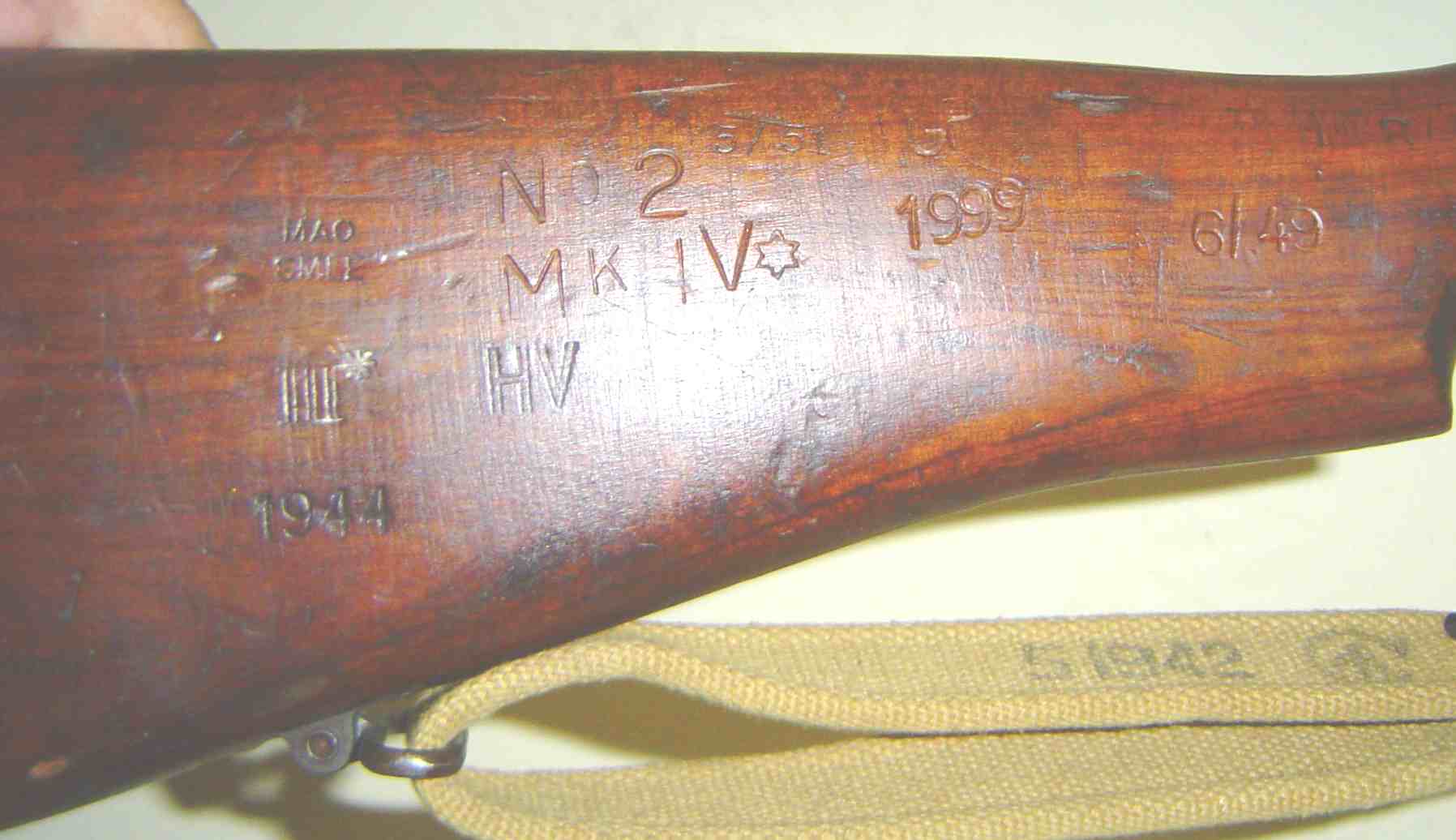

Sur la crosse du côté droit (hormis GP 1999 qui à été rajouté par le propriétaire de l'arme):
