22 LR
M.A.S. 45

M.A.S. 45

M.A.S. 45

Origine des photos: exclusivement pour www.armeetpassion.com par S.B.

Planches tirées de la notice de juillet 1951 ICI

Caractéristiques:

Calibre: 22 LR.
Longueur totale: 1,085 m.
Longueur du canon: 0,610 m
Longueur de la ligne de mire: 0,680 m.
Poids vide: 3,800 kg.
Capacité du magasin: 5 coups.
Pays: France.

Description:

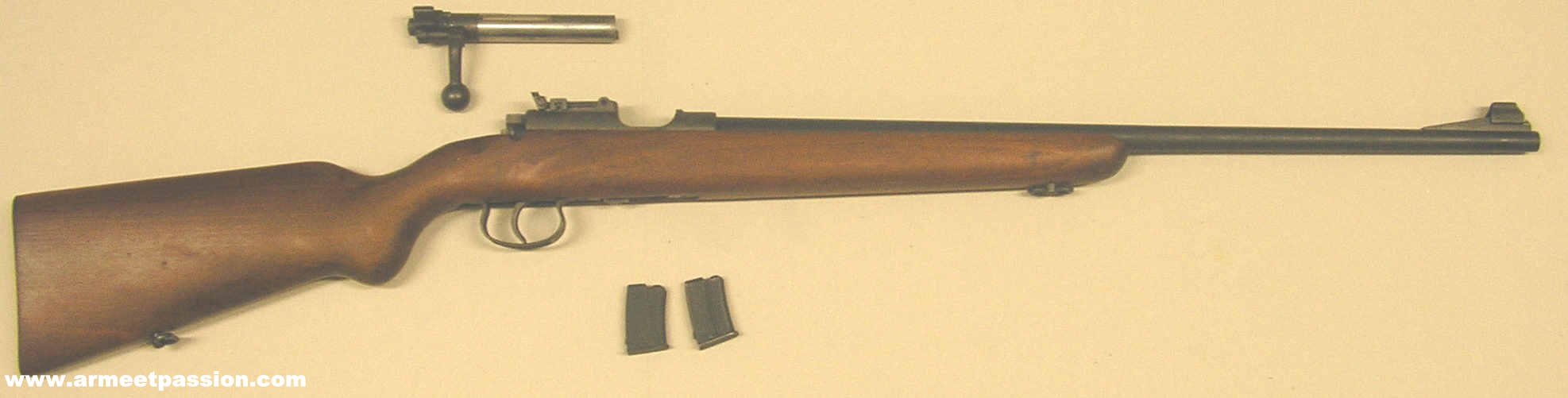

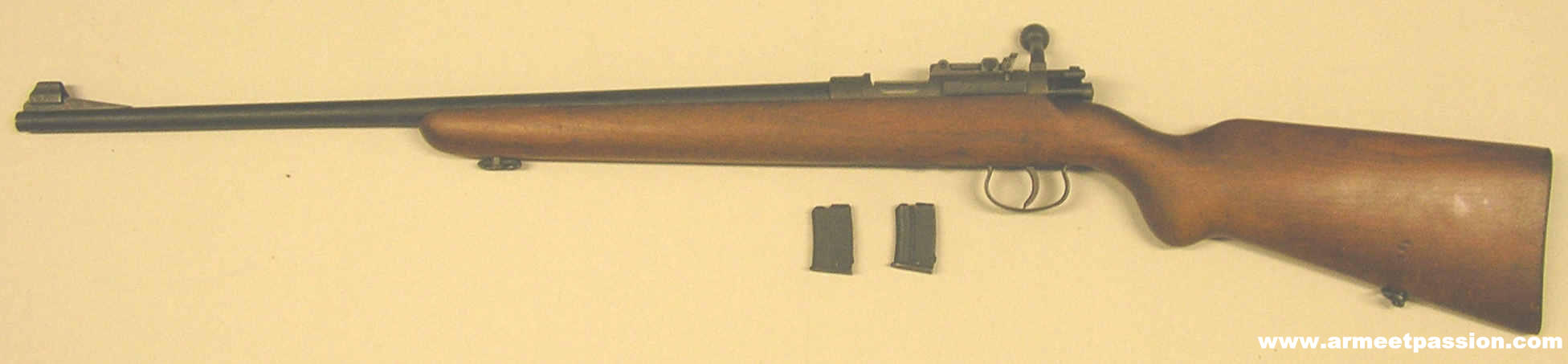

La monture en hêtre est formée d'un fût court et d'une crosse à poignée forme demi-pistolet.

Le canon est de section ronde, il est alésé au calibre 5,5 mm et comporte quatre rayures à droite.

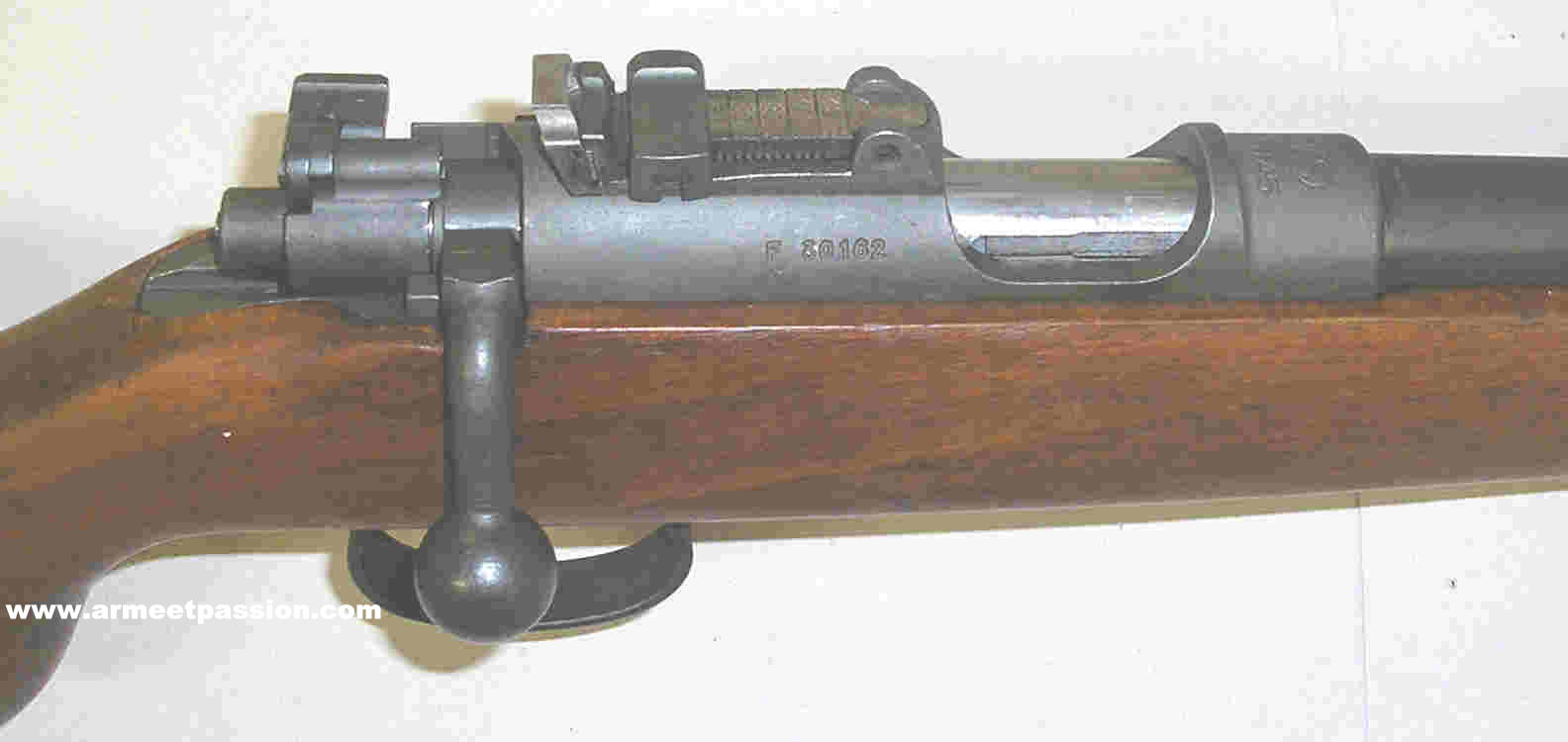

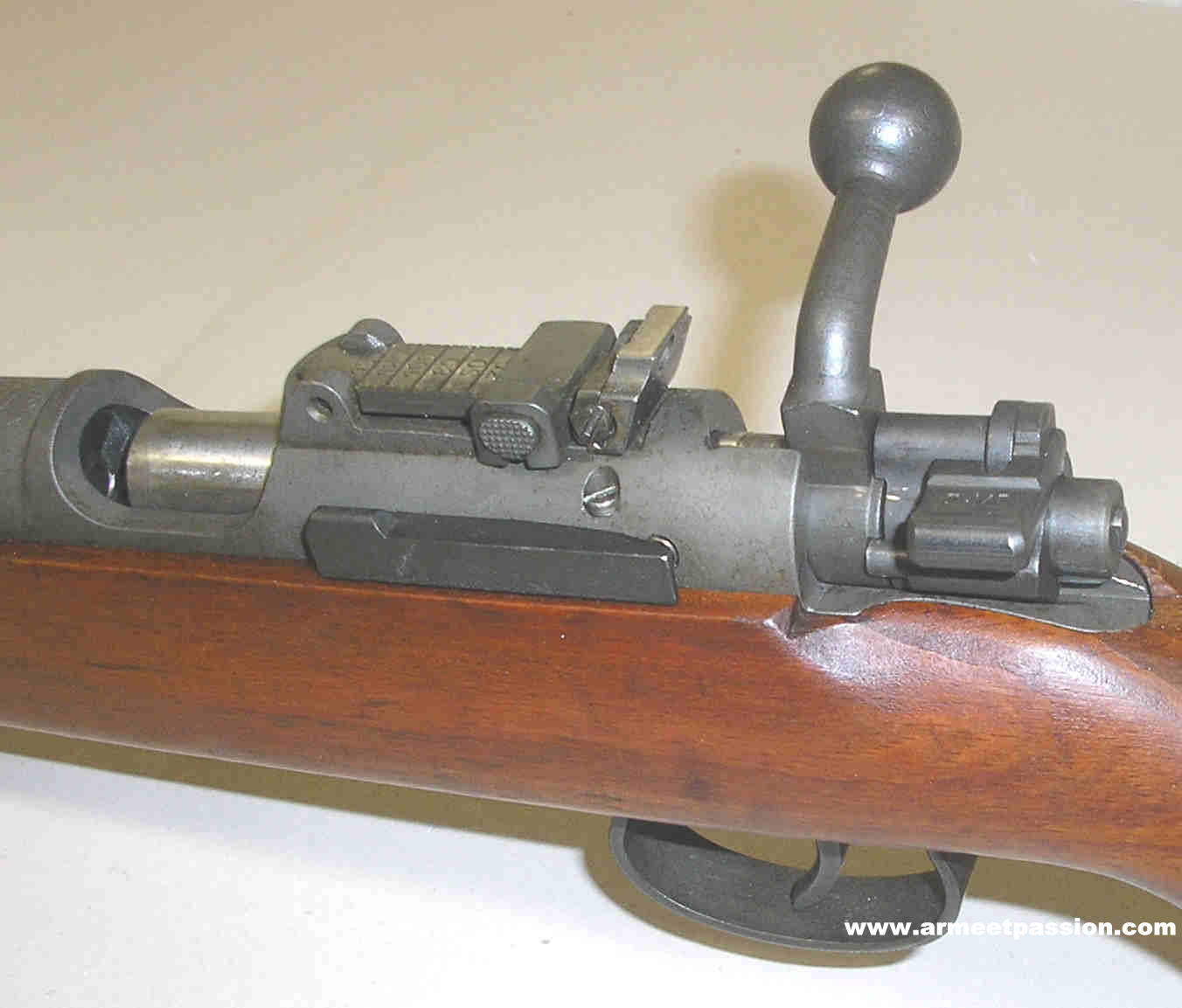

La boîte de culasse est cylindrique, elle est échancrée à la partie supérieure pour permettre l'éjection des étuis tirés.

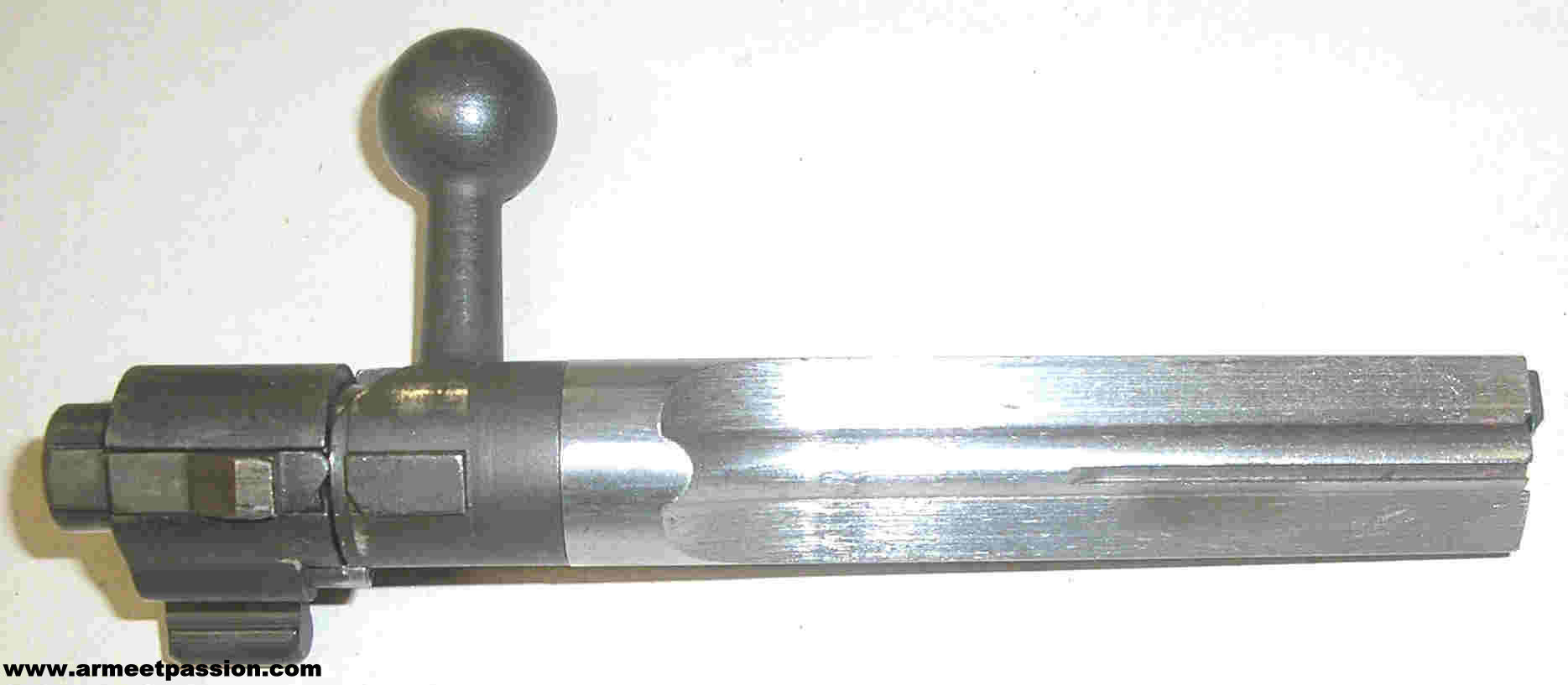

La culasse mobile, à verrou est formée d'un cylindre avec l'extracteur et un manchon portant le levier d'armement coudé.



Un bouchon arrière maintient le percuteur et le chien, il reçoit la sûreté.

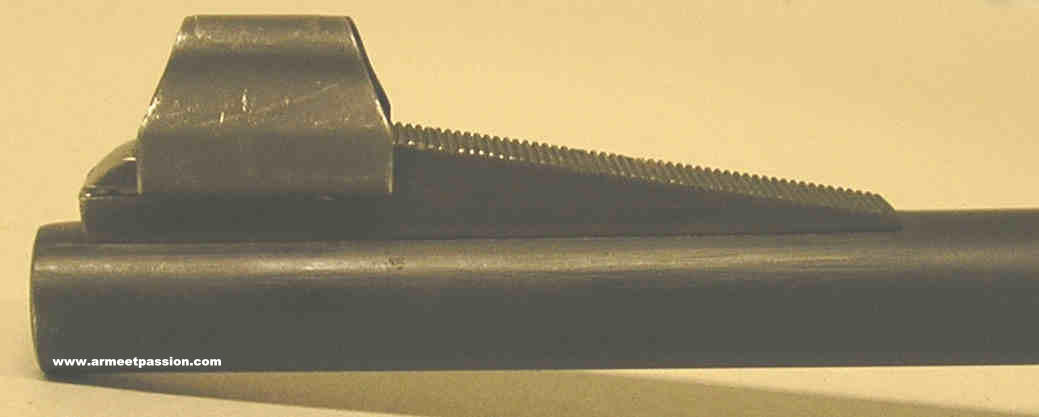

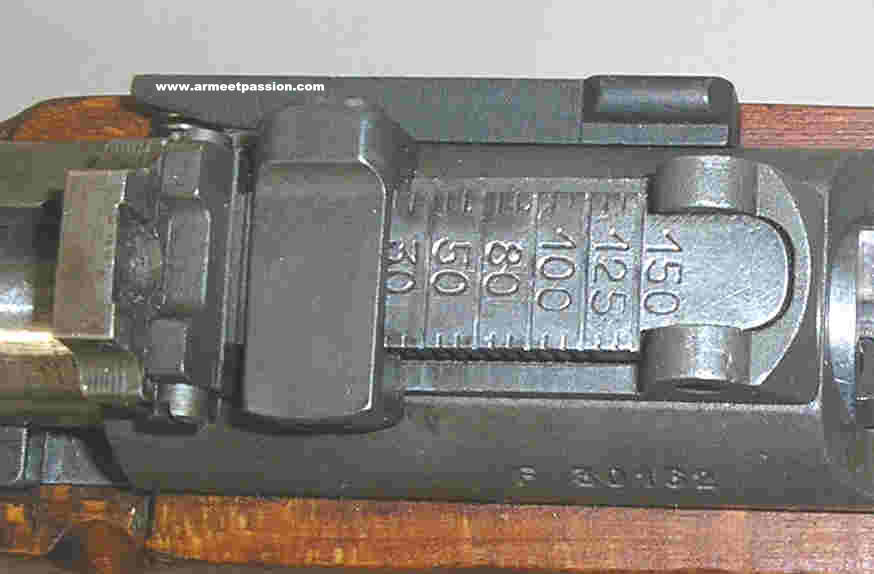

La sûreté est de type drapeau, tourné à gauche, le levier permet le tir, tourné vers la droite, il bloque la culasse et interdit la mise à feu (si le percuteur est à l'armée). Les organes de visée sont composé d'un guidon à lame et d'ou oeilleton réglable en direction, monté sur une hausse permettant le tir de 30 à 150.

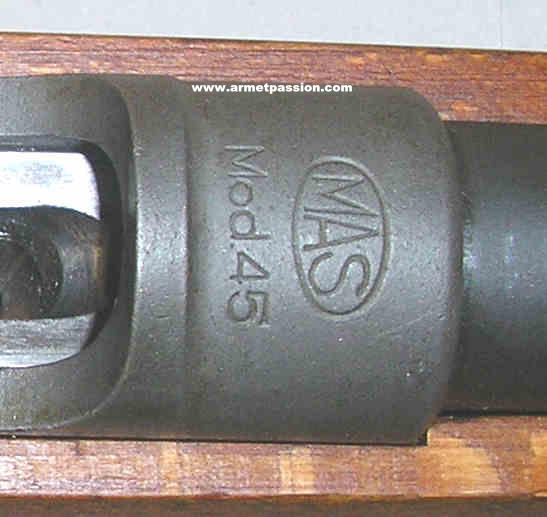

Marquages:
Sur le tonnerre on trouve:
