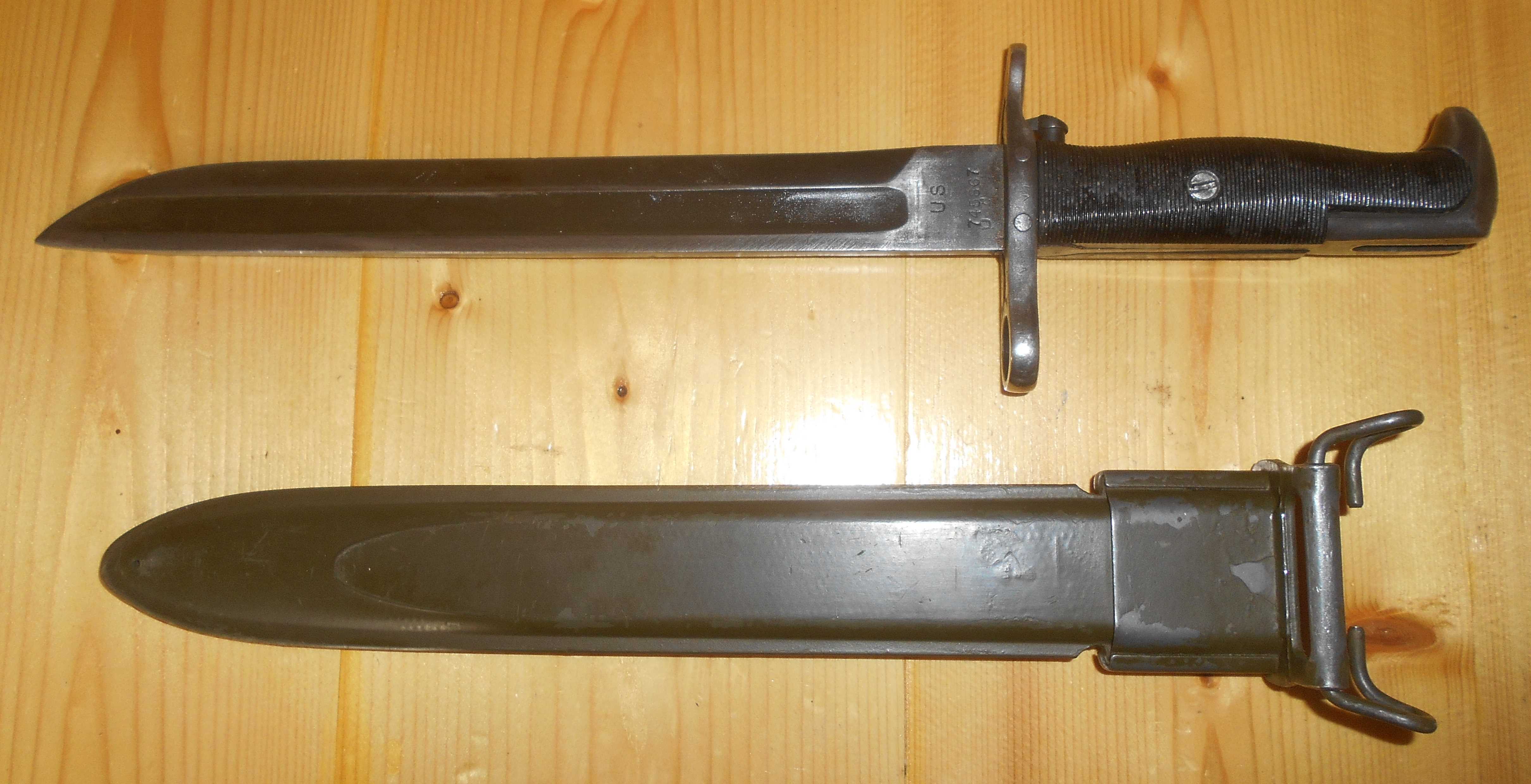

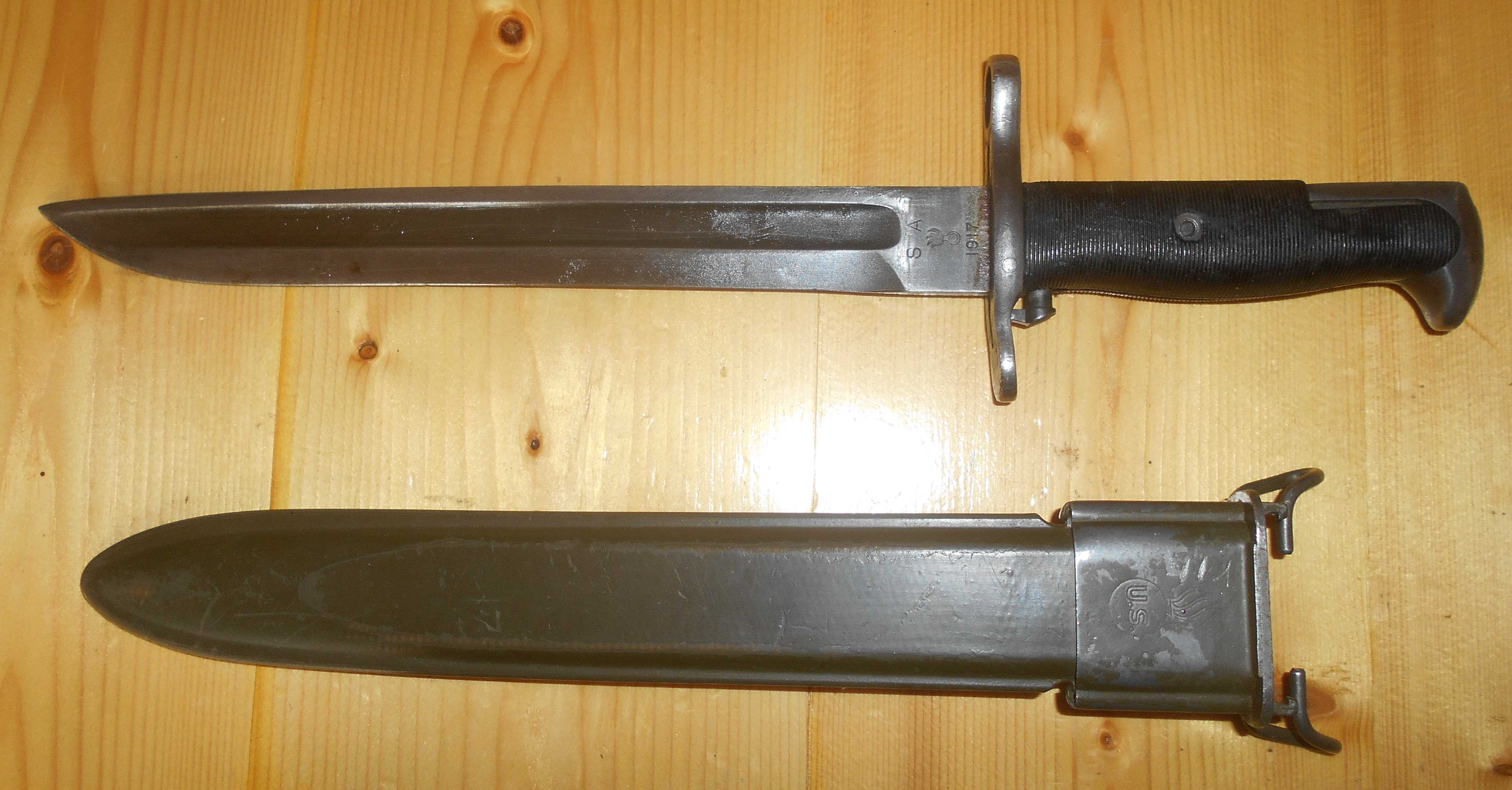

Type: Mle 1905 E 1 rebaptisé M 1 en 1943
| Longueur | 370 mm |
| Longueur de la lame | 254 mm |
| Largeur de la lame à sa base | 26,6 mm |
| Epaisseur de la lame à sa base | 6 mm |
| Diamètre intérieur de la douille | 16 mm |

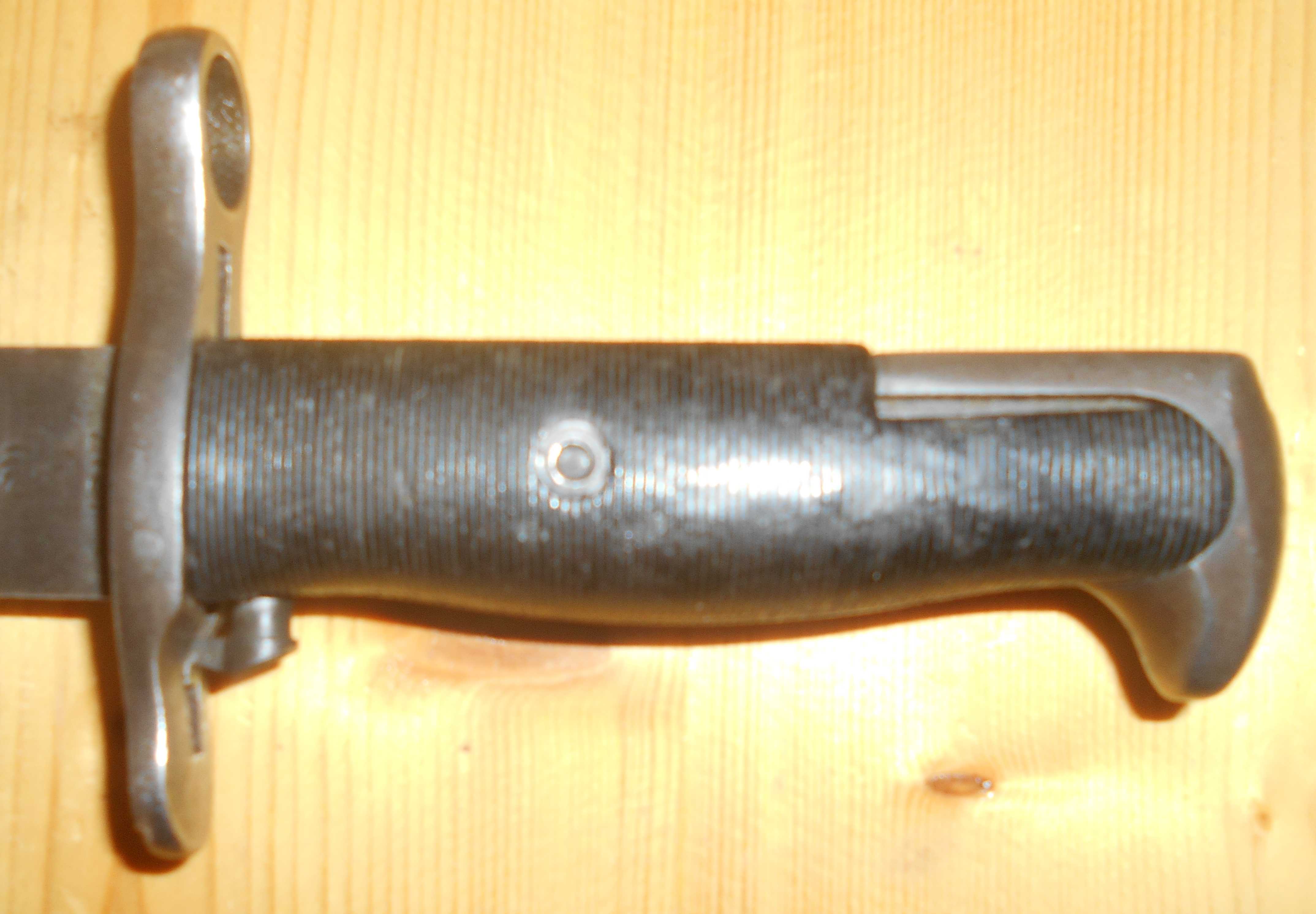

Poignée: Plaquettes en matière plastique noire finement striées, maintenues par une vis comme au modèle 1905.
Lame: Raccourcie de 150 mm par rapport au modèle d'origine. De ce fait la gouttière va jusqu'à l'extrémité.
Fourreau: Du modèle M3 recoupé à la longueur voulue. En toile plastifiée vert olive à chape parkérisée. La chape porte l'Ordnance Bomb et les lettres U S.
Remarques: En 1942, la cavalerie US avait réclamé une version plus courte du modèle 1905, car ce dernier était peu commode pour les troupes motorisées. La réponse à cette requête devait conduire à l'adoption au printemps 1943 d'un nouveau modèle mis en fabrication la même année sous la dénomination M1. Entre temps certains exemplaires du modèle 1905 étaient transformés en M1 par raccourcissement de la lame, le nouveau modèle ne nécessitant aucune autre modification. Ceux d'entre eux qui proviennent de lames de baïonnettes 1905 de deuxième fabrication (produites en 1942-43), portent le nom du fabricant; l'emblème de la grenade et la date (usuellement 1942), marquages qui figuraient déjà sur la lame d'origine. Ces pièces ont une bague comportant un léger fraisage à l'avant et à l'arrière et, ayant été faites par divers firmes privées, elles peuvent présenter des différences mineures d'usinage, notamment au niveau du pommeau.

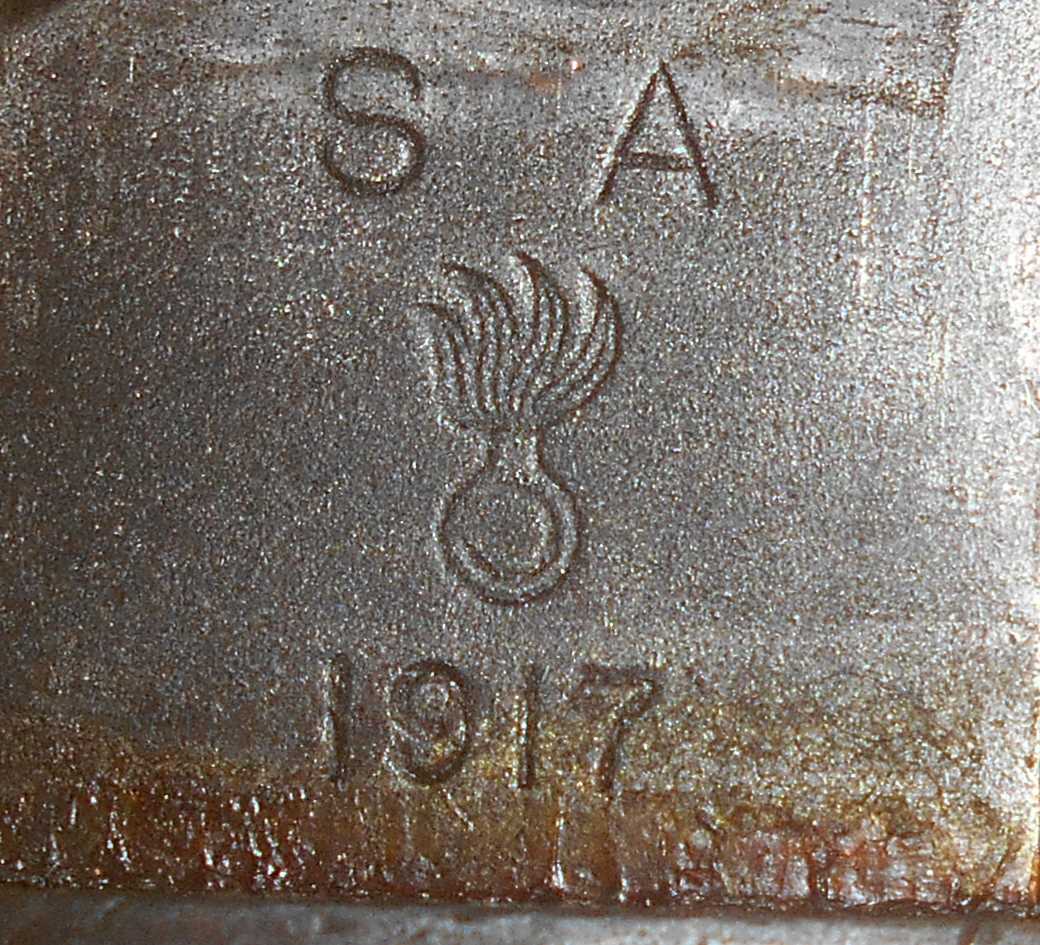

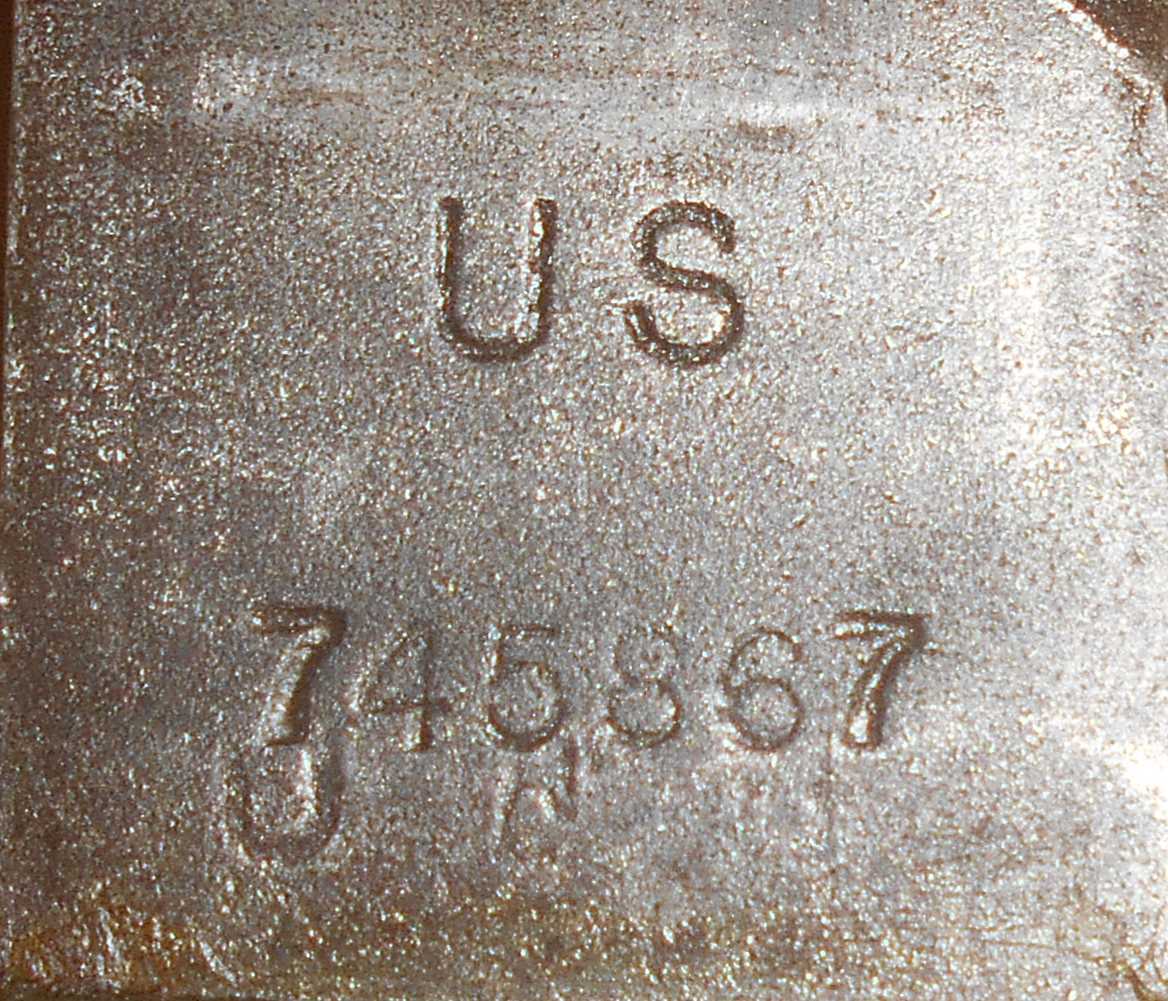

Ceux qui proviennent de baïonnettes de première fabrication (fabrication qui s'est faite uniquement dans les arsenaux de Springfield et de Rock Island entre 1905 et 1922) ont gardé les marquages d'origine, RIA ou SA au-dessus de la grenade et de la date de fabrication d'un côté de la lame et un numéro de série au-dessous des lettres US, de l'autre côté.

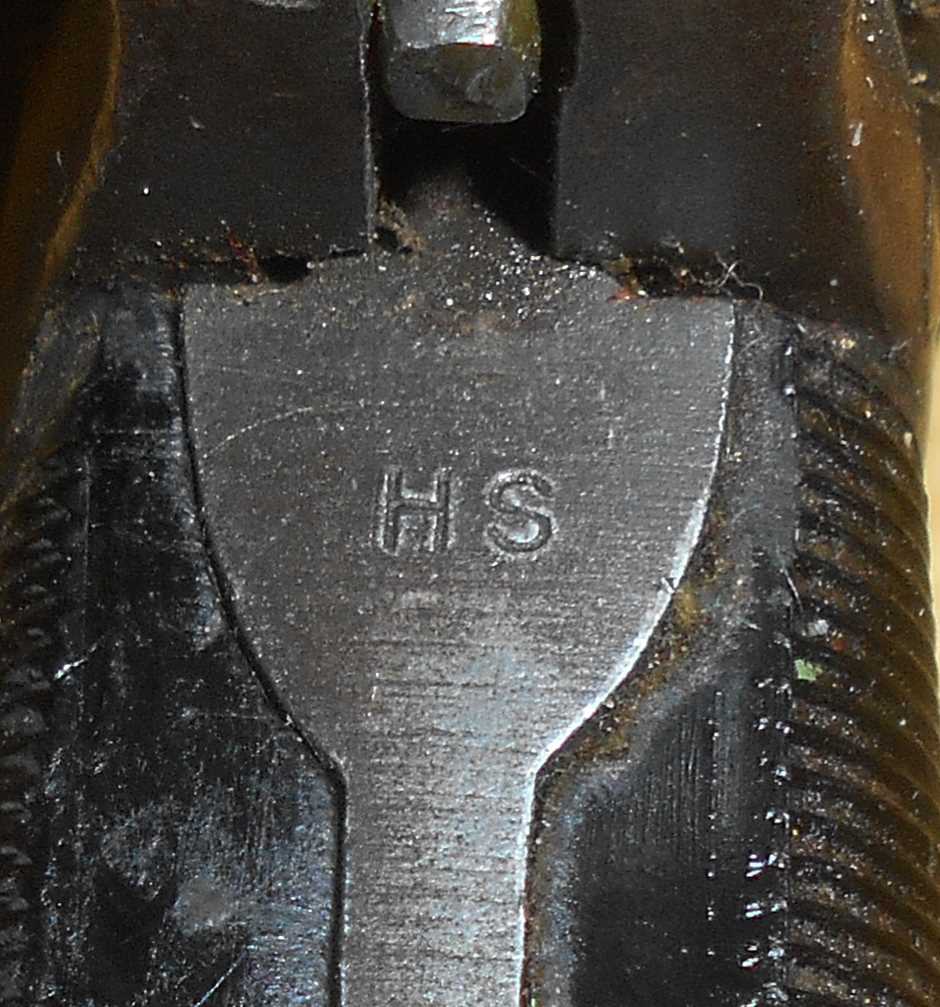

Dans ce cas, la firme privée qui a procédé à la modification (recoupage des lames et remplacement des plaquettes bois par des plaquettes en matière plastique) a apposé en général son nom sur la soie au dos.
Sauf modification ultérieure, la bague de ces exemplaires n'a pas été fraisée.

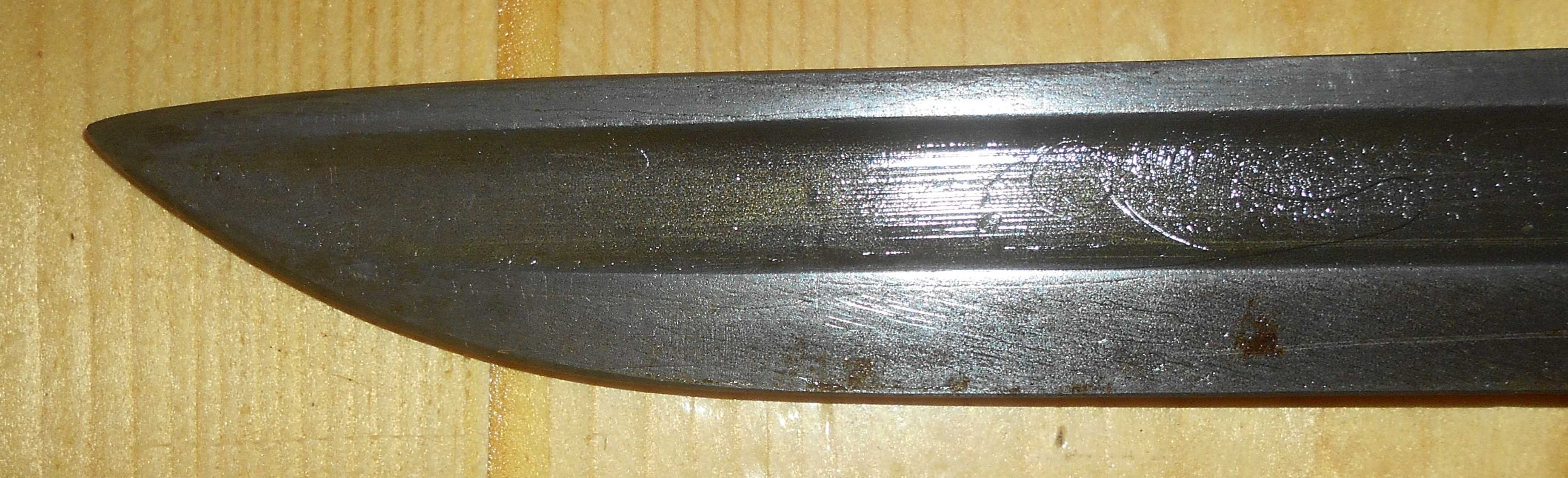

Qu'elles proviennent de baïonnettes 1905 de la première ou de la deuxième fabrication, le recoupage a été effectué avec la pointe maintenue dans l'axe médian de la lame. Il existe cependant des exemplaires dont la pointe se trouve déportée dans le prolongement du dos de la lame. Cette version, moins répendue que la première, semble avoir été officielle.
Armes: Springfield 1903, Garand M1.
Variante avec lame Bowie.
|
|
|
