Carabine de cavalerie Mle 1890

Carabine de cavalerie Mle 1890
Origine: www.lehussard.fr

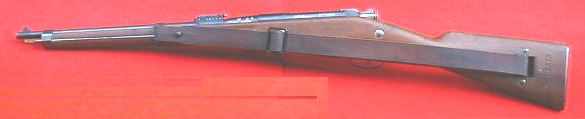

Carabine du 2ème type

Berthier Mle 1890
Origine: www.CollectibleFirearms.com

Berthier Mle 1890
Origine: www.CollectibleFirearms.com

Caractéristiques:

Calibre: 8 mm.
Munition: 8 x 50 R.
Longueur totale: 0,945 m.
Longueur du canon: 0,474 m.
Poids vide: 3,000 kg.
Capacité: clip introduit de 3 cartouches.
Pays: France.

Description:

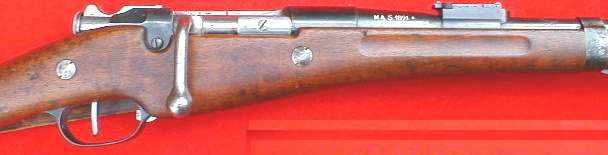

La monture est d'une seule pièce à crosse anglaise avec un renflement au niveau du magasin.

Deux vis noyées viennent la renforcer au niveau de la boîte culasse.


Origine: www.CollectibleFirearms.com

Le canon est alésé au calibre de 8 mm et possède 4 rayures à gauche au pas de 240 mm.

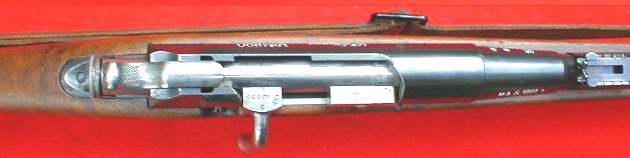

Le levier d'armement est dérivé du Mle 1886 mais le levier est coudé et terminé par une boule.


Origine: www.CollectibleFirearms.com

Les organes de visée sont formés d'un guidon sur embase et d'une hausse à curseur sur gradins (200 à 1 000 m) et planchette (1 100 à 2 000 m).


Origine: www.CollectibleFirearms.com

Les garnitures se composent d'un battant de crosse, d'une grenadière et d'un embouchoir.

Il existe deux types de carabines de cavalerie:

La carabine de 1er type, comportant pour la bretelle, le mode d'attache du Mle 1892, c'est à dire la grenadière à anneau et le battant de crosse à pivot tournant.
Ces armes ont été transformées à partir de 1904, en carabines du 2ème type.

La carabine de 2ème type, qui diffère de la précédente par le remplacement de la grenadière à anneau et du battant de crosse par une grenadière à pontet et une barrette; cette disposition a été adoptée en vue de faciliter le transport de l'arme par l'homme à cheval.

Les modifications:
1893:
Suppression du cran de sûreté du chien.

1898:
La hausse est remplacée par un modèle gradué pour la balle D.

1904:
On ajoute un tenon de recul pour éviter la fente des crosses.
Une barrette remplace le battant de crosse sur les armes neuves, les armes en service sont modifiées à partir de 1909.

1915:
A partir de juillet, l'arme est équipée pour recevoir la baïonnette Mle 1892.
Les modifications portent sur les points suivant:

Addition d'un tenon à fourche, semblable à celui du Mousqueton Mle 1892, sauf que l'intervalle entre les extrémités des branches a été diminué de 0,5 mm.
La longueur de la vis de ressort d'embouchoir a été réduite à 20,9 mm et celle du tube à 13,5 mm.
Le trou de l'embouchoir a été légèrement modifié.
La baguette et la monture ont été raccourcies.
La longueur de la monture a été réduite vers l'avant et le fût a été modifié pour recevoir le tenon de fourche.

A la fin de la guerre 14-18:
Les carabines qui repassent dans les arsenaux sont converties au standard du Mousqueton Mle 1916, les armes neuves fabriquées à cette époque reçoivent une plaque de couche en tôle emboutie.

A partir de 1917:
Les armes neuves sont munies d'une hausse avec un large cran en U et le guidon est plus gros. Cette disposition est généralisée à partir de 1920 et prend la désignation Mle 1920 A.
La ligne de mire est surélevée à cause du garde-main.

1927:
On supprime la baguette de nettoyage et son canal est obturé par une pièce de bois. L'embouchoir d'origine est remplacé par un modèle à quillon.

1932:
Alésage de la chambre pour la cartouche Mle 1932 N, les armes modifiées portent un N sur la boîte culasse et sur le canon.

Marquages:
Sur le côté gauche de la boîte culasse, le nom de la manufacture et la nomenclature du modèles (Châtellerault Mle 1890).
Le numéro de série et sa lettre préfixe.


Origine: www.CollectibleFirearms.com


Origine: www.CollectibleFirearms.com

Sur le tonnerre a droite, le nom de la manufacture et l'année de production.


Origine: www.CollectibleFirearms.com

Le numérotage s'effectue par série de 100 000, on le retrouve sur le verrou de culasse, la crosse, le magasin, la baguette.
Les armes réparées portent un numéro supérieur à 100 000.
On trouve également près de la plaque de couche sur la crosse, le numéro de série avec un timbre circulaire indiquant la date de sortie et les initiales du contrôleur et du directeur de la manufacture.
