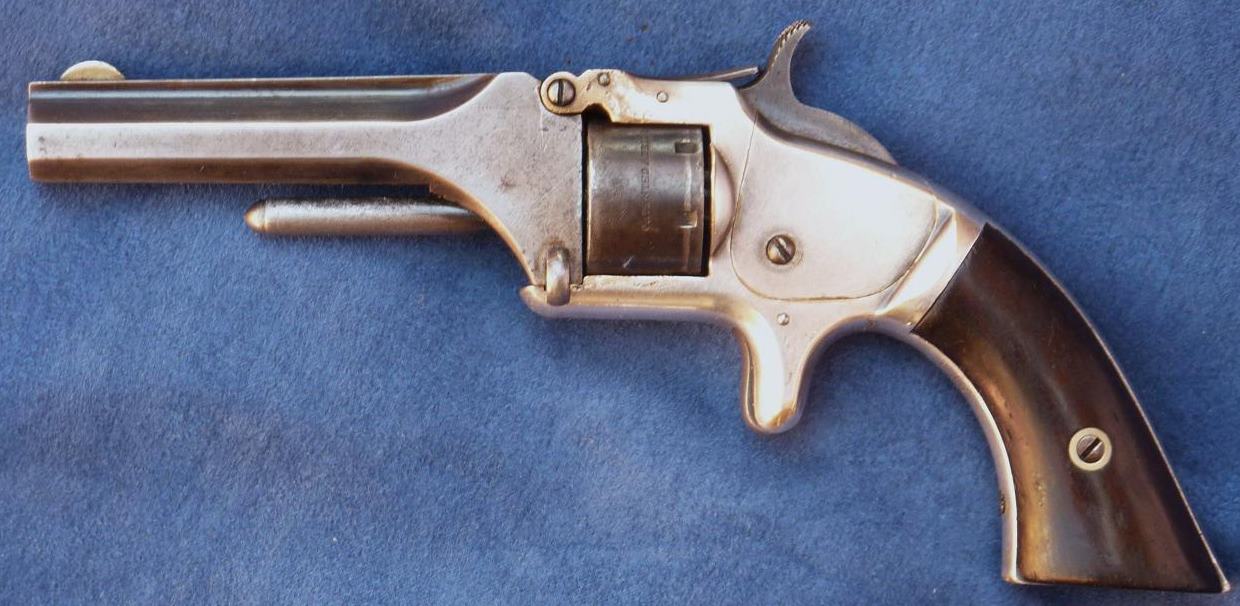

Smith & Wesson n°1 First Issue



Caractéristiques:
Calibre: .22 annulaire.
Longueur totale: 180 mm.
Longueur du canon: 81 mm.
Hauteur: 86 mm.
Poids: 315 g.
Longueur du barillet: 16,6 mm.
Diamètre du barillet: 24,4 mm.
Capacité: 7 cartouches.
Fabrication: de 1857 à 1860 à 11 671 exemplaires.
Pays: U.S.A..

Généralités:
Premier revolver Smith & Wesson pour cartouches métalliques. La platine est à simple action, la carcasse est en laiton arrondie. Le canon pivote vers le haut pour permettre le démontage du barillet, son chargement et l'extraction des étuis en utilisant la grosse tige éjectrice placée sous le canon. Verrouillage inférieur du canon. Sur les tous premiers (n^os 1 à 1 130 environ) ce verrou est de type baïonnette, constitué par une simple lame ressort longitudinale à tenon. Ensuite, on voit apparaître le petit verrou transversal définitif. A partir du n° 3 000 environ, le rempart qui tournait avec le barillet est fixé à la carcasse. Le couvre-platine est circulaire.

Le canon est octogonal à bande. Le barillet est cylindrique, il possède sept chambres et sept crans de verrouillage rectangulaires à l'arrière. Le support de came qui verrouille le barillet est actionné par le chien. Ce support entaillé en forme de V forme cran de mire. La finition est bronzée et plaquée argent ou or sur demande. La poignée est carré, les plaquettes sont lisses en bois de rose vernis fixées par une vis transversale montée sur rosette.

Marquages:
Le numéro de série se trouve sur le barillet.

Sur le dessus du canon on trouve:
