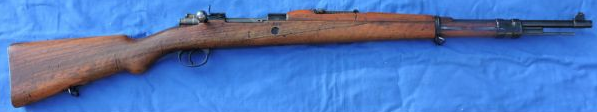

F.N. 30 d'entraînement







Caractéristiques:
Calibre: 5,5 mm.
Munition: 22 LR.
Longueur totale: 1,100 m.
Longueur du canon: 0,600 m
Capacité: 1 coup.
Pays: Belgique.

Généralités:
La Fabrique Nationale d'Armes de Guerre de Herstal produisit en petite quantité une version d'entraînement en calibre 22 LR de la carabine F.N. .30

On rencontre cette carabine sous trois versions:

- fabrication pour l'armée belge identifiable à sa chambre marquée du monogramme du roi Baudoin,
- fabrication pour la Force Publique, dont la chambre est marquée d'un lion debout entouré d'une couronne de feuillages et surmontant la mention F.P. pour Force Publique,
- fabrication pour Israël, dotée d'une monture et de garnitures de type Mauser K. 98k, dont la crosse est marquée 0.22 du côté droit et dont la chambre porte les armoires de ce pays, glaive entouré d'un rameau d'olivier sur fond d'étoile à six branches.



Description:

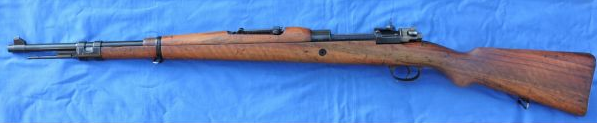

Les carabines destinées à l'armée belge ressemblent extérieurement à la carabine F.N. 30, la crosse est de forme demi-pistolet en noyer de très belle qualité, le garde-main s'étend de la grenadière à la chambre, l'embouchoir est à deux branches. La fixation de l'embouchoir et de la grenadière se font par deux ressorts séparés. La plaque de couche possède des gaufrages horizontaux.

Elle s'en diffèrent par les points suivants:

- boîtier dépourvu de magasin,
- plaque monobloc remplaçant la plaque de fond de magasin,

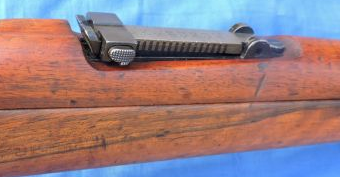

- hausse graduée jusqu'à 200 mètres par échelon de 25 mètres,
- pointe de percuteur coupé et remplacé par un marteau cylindrique,

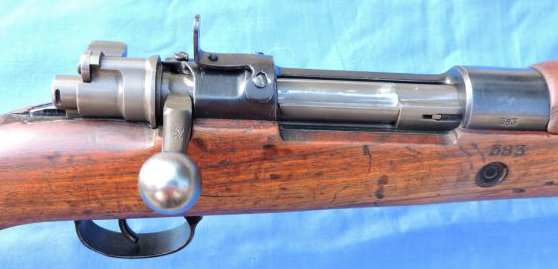

- partie avant de la culasse coupée et remplacée par une tête de culasse mobile montée à baïonnette. Cette tête de culasse comporte un éjecteur et un extracteur adapté au culot de la cartouche de calibre .22, ainsi qu'un percuteur annulaire,
- canon de calibre .22 à micro-rayures.

A l'exception de la culasse, les pièces métalliques sont phosphatées et peintes en noir ou en gris mat. Les pièces sont dans leur grande majorité usinées de façon traditionnelle.

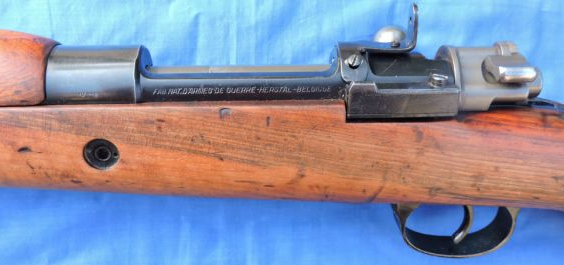

Après l'adoption du FAL et du SAFN, une hausse à dioptre fut montée par deux vis sur le pont arrière des carabines employées par l'armée belge afin de rendre la visée aussi proche que possible de ces dernières. Le réglage latéral de cette hausse s'effectue en desserrant légèrement les deux vis qui la fixent au boîtier et en la faisant jouer latéralement, grâce à ses trous de fixation de forme oblongue. Une vis verticale permet le réglage en hauteur de la hausse.
